SETuP
Este menú agrupa una serie de ajustes menos frecuentes que
pueden servir durante la instalación (por ejemplo, la selección
del idioma del On Screen Display o la visualización de formas
de prueba).

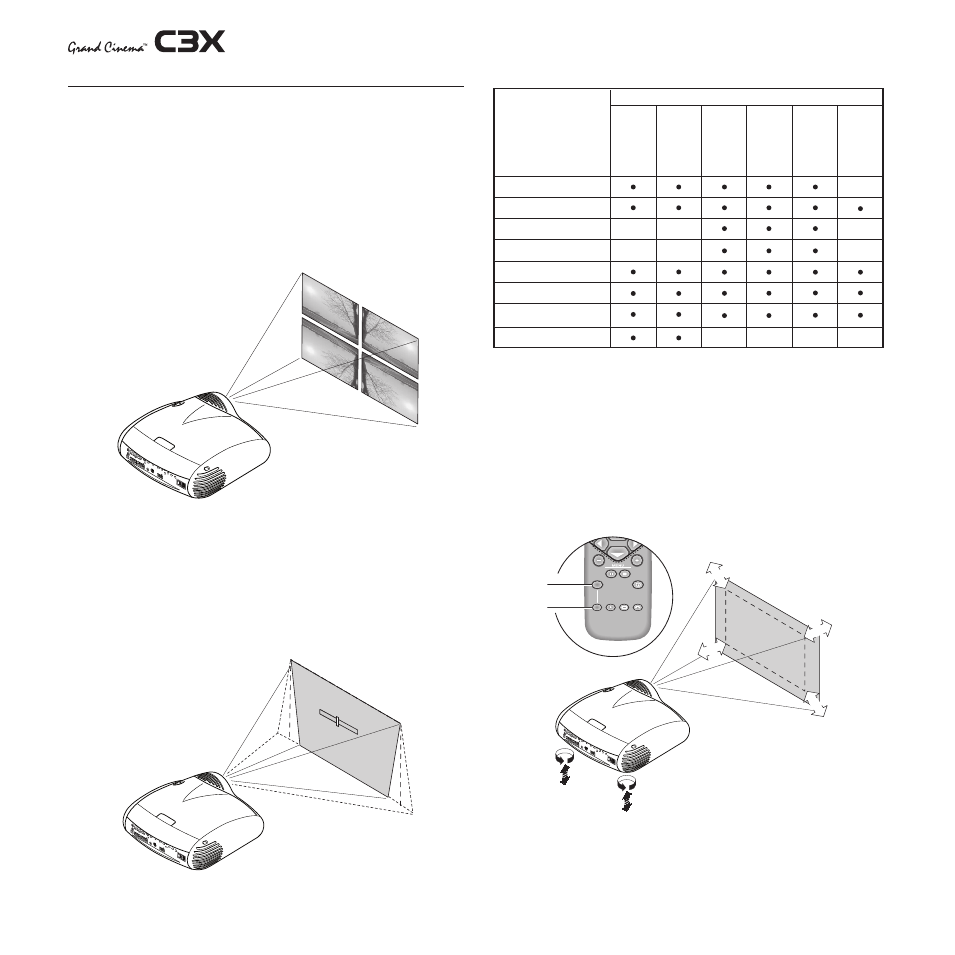

OrIENTACIÓN
Invierte de arriba abajo y rota especularmente a izquierda
o derecha la imagen proyectada para adecuarla a las
configuraciones de instalación: suelo, techo, suelodetrás y
techodetrás (Fig. 5).
+12 V
USB 1 .1 R/Cr CONTR OL (RS2 32) GRAPHICS R GB
C/Y B/Cb HV S-VIDEO
AUDIO O UT
HDMI 1
REM OTE
3
2 S-VIDEO
MEN U
ESC INPU T
1
5
4
0 I
TrAPECIO hOrIzONTAL Y VErTICAL
Para obtener una mejor calidad de imagen recomendamos
apoyar el proyector sobre una superficie perpendicular a la
pantalla de proyección. Si la imagen proyectada está incli-
nada es preciso alinear la base de la imagen con la de la
pantalla ajustando los pies del proyector (Fig. 6).
+12 V
USB 1 .1 R/Cr CONTR OL (RS2 32) GRAPHICS R GB
C/Y B/Cb HV S-VIDEO
AUDIO O UT
HDMI 1
REM OTE
3
2 S-VIDEO
MEN U
ESC INPU T
1
5
4
0 I
TRAPECIO
20%
OBjETIVO
El ajuste Zoom acciona el zoom motorizado del objetivo para
ampliar o reducir las dimensiones de la imagen proyectada.
Mediante el ajuste Enfoque se puede maximizar la definición
de la imagen. El enfoque es correcto cuando al acercarse
a la pantalla se distingue cada uno de los píxeles de la ima-
gen.
+12 V
USB 1.1 R/Cr CONT ROL (RS2 32) GRAPHICS R GB
C/Y B/Cb HV S-VID EO
AUDIO O UT
HDMI 1
REM OTE
3
2 S-VIDEO
MEN U
ESC INPU T
1
5
4
0 I
ZOOM
ZOOM
ZOOM
ZOOM
F1
FOCUS AUTO ASPECT VCR
HELP ZOOM
F2
ZOOM
FOCUS
FOCUS
FOCUS
FOCUS
Fig. 8
En la fase inicial de la instalación, las teclas configurables del
mando a distancia (F1 y F) cumplen las funciones de zoom
Posizione
Formato
Video S-Video RGBS YCrCb RGB Grafico RGBS 15kHz YCrCb 15kHz
Regolazioni
Ingressi
Frequenza -
- Fase
Correzione Gamma
Temperatura colore
Overscan
-
-
-
-
-
Ritardo Y/C - - - -
HDMI™
Tabla 6
Fig. 5
Fig. 6
