Página 15
unidad principal desde el extremo inferior para facilitar el funcionamiento más
tarde.
KIT DE ACTUALIZACIÓN DE MONTAJE
LATERAL

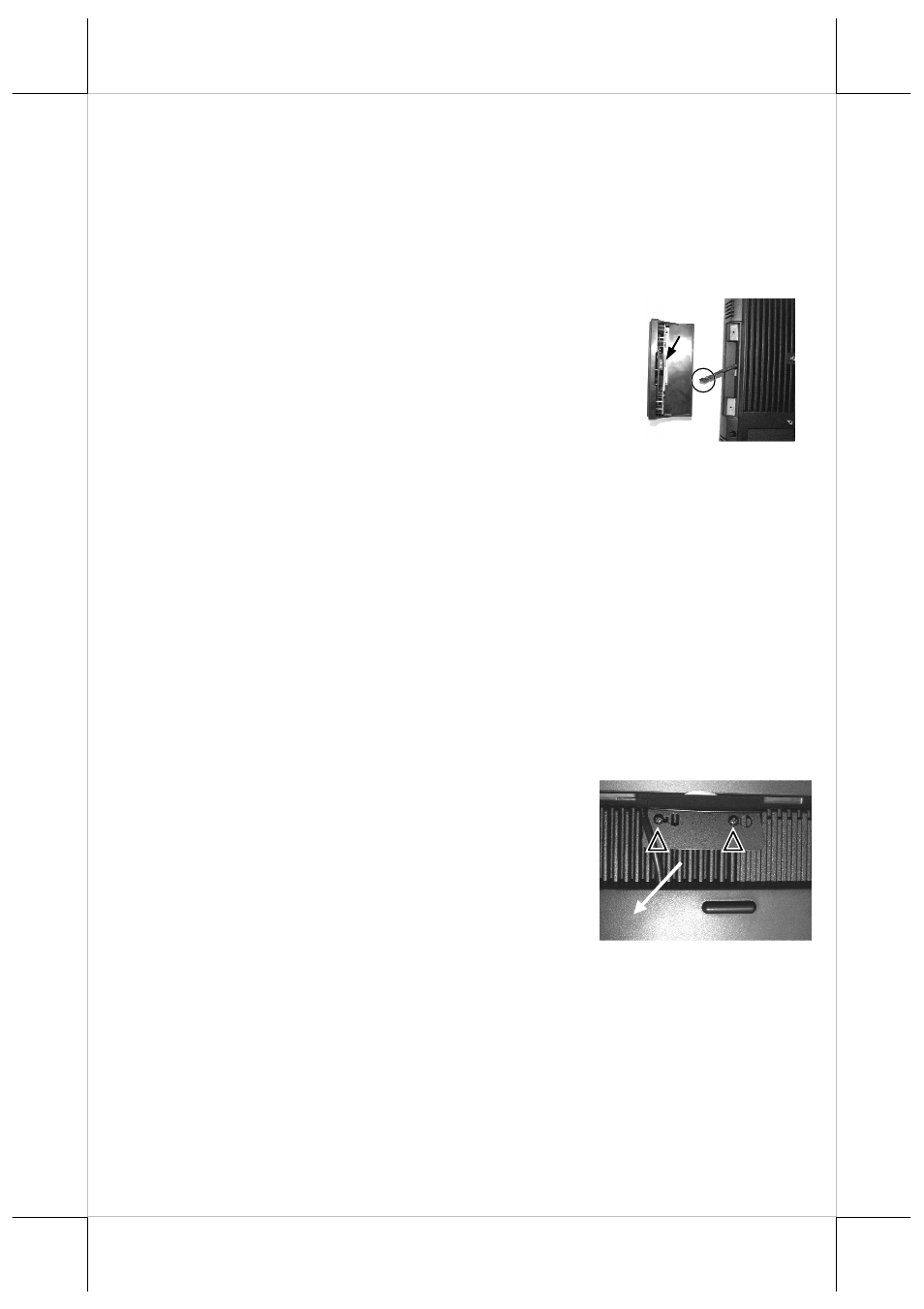

Quite los 2 tornillos señalados con un círculo en la
imagen de arriba para retirar la cubierta para el kit de
actualización de montaje lateral. Extraiga el cable de esta
cubierta, como se muestra en el círculo de la imagen de la
derecha, y conéctelo al conector del interior del kit de
actualización de montaje lateral, como señalan las flechas
de la misma imagen. Organice con cuidado el cable que sobre en el hueco y
vuelva a ajustar los tornillos en la posición originalmente ocupada por la
cubierta. Reserve la cubierta por si hay que retirar el kit de montaje lateral en
el futuro.
KIT DE ACTUALIZACIÓN DE MONTAJE
LATERAL
Siga las instrucciones del manual que acompaña a la pantalla del cliente PD-
306 / 309 / 2602 / 2605 / 76X2 / 76X4 /LM-8015/LM-8025/LM/TM-
8045/LM-8055, si se ha instalado.
KIT DE ACTUALIZACIÓN DE MONTAJE DE LA
PARTE SUPERIOR TRASERA
1. Para el visor del cliente:
Inserte cuidadosamente los 2 pequeños tornillos de
tope de fijación que vienen junto con el PD-310 o
PD-2604 en la parte posterior de KS-
6915/6917/7215/7217, en los orificios para tornillos
marcados con un triángulo en las 2 imágenes
superiores de la derecha. Sin embargo, no los
atornille del todo, deje de apretar en una vuelta anterior. Del mismo modo,
afloje un poco los tornillos para algunos modelos KS que vengan con estos dos
tornillos preinstalados. Enganche el soporte posterior del kit de actualización a
los tornillos de tope con los orificios circulares de gran tamaño. Deslícelo
hacia la derecha del kit de actualización y apriete cuidadosamente los tornillos
de tope. No se exceda al apretar o podrá provocar daños irrecuperables en
las roscas. Organice el cable de interfaz para introducirlo en la base, en una
muesca del borde próxima al botón de bloqueo/desbloqueo según indica la
flecha blanca de la imagen de arriba. Recuerde habilitar el suministro de
