INSTALACIÓN DE LA BATERÍA SAI (OPCIONAL)
Para
bases de 5ª generación
Cuando se solicitan los sistemas KS-6915/6917/7215/7217 con la batería SAI,
ésta se almacena por separado en la caja al enviarla. Extraiga la batería y
colóquela en el compartimento de la batería introduciendo primero el extremo
de la batería UPS sin cable en el compartimento de la base y coloque el
extremo de la batería con cable contra el tope de la batería UPS de la base,
como se indica en la imagen de arriba. Pase el cable de la batería SAI hasta
alcanzar la unidad principal a través del paso de cables de la base. Coloque la
placa inferior y atorníllela; la batería SAI quedará en su lugar. Conecte la
batería SAI al conector de la batería SAI de la unidad principal sólo cuando
vaya a encender el sistema para utilizarlo. Desconecte siempre la batería
SAI cuando el sistema permanezca apagado unos cuantos días. Preste especial
atención al requisito medioambiental para la batería SAI del capítulo siguiente
“USO DEL TERMINAL TÁCTIL”.
PASO DEL CABLE DESDE ABAJO
Para base delgada de
5ª generación
Coloque
todos
los
cables
necesarios
para
las
conexiones
a la unidad
principal, excepto los del adjunto integrado a través de la parte frontal del
interior de la base. Asegúrese de no dañar ningún cable durante esta operación.
Ahora, vuelva a colocar la base ajustable de nuevo con la orientación normal y
organice todos los cables para que salgan de la zona para el montaje de la

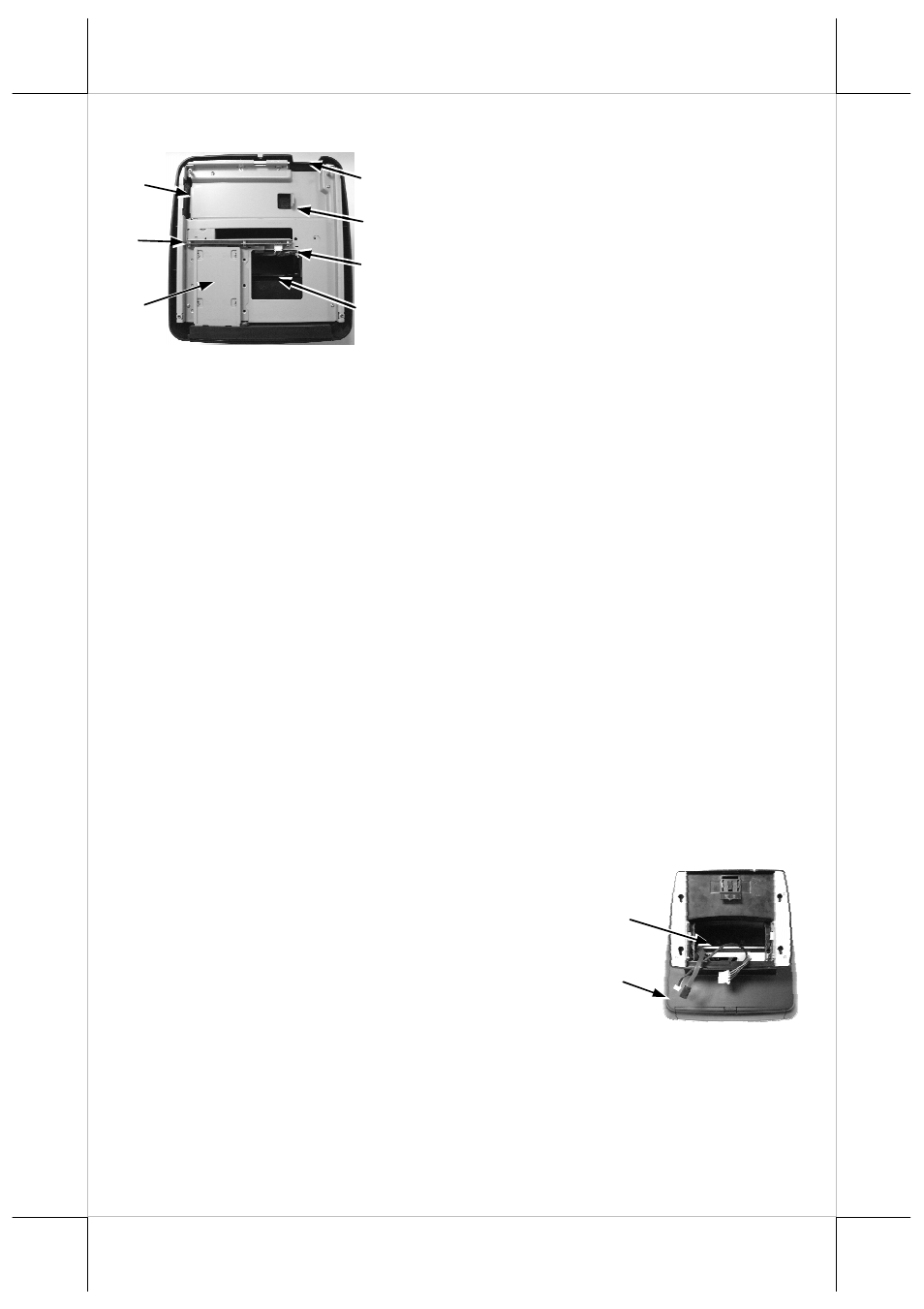

1. Salida del cable
3. Sujetacables para los cables de disco duro
opcionales
2. Tapón de la batería SAI
4. Paso del cable hacia la unidad principal para
aplicar el montaje en escritorio
6. Panel de conversión de disco duro opcional
7. Soporte de disco duro opcional
5. Sujeción del extremo de la batería SAI
3
4
2
7
6
Interior de la parte
inferior de la base
1
5
Dirija los cables a través de la parte frontal
Conecte este extremo a la unidad principal
