INSTALACIÓN (cont.)
Conexión del suministro de energía y del cableado en el
sitio (cont.)
Conexión del cableado en el sitio
A continuación se presentan los tamaños de los cables y los valores nominales
eléctricos recomendados:
• Tipo de cable: SJT (3 alambres) o equivalente
• Calibre del cable: 12 AWG
• Tensión nominal: 300 V mínimo
• Resistencia al calor: 221 °F
(105 °C)

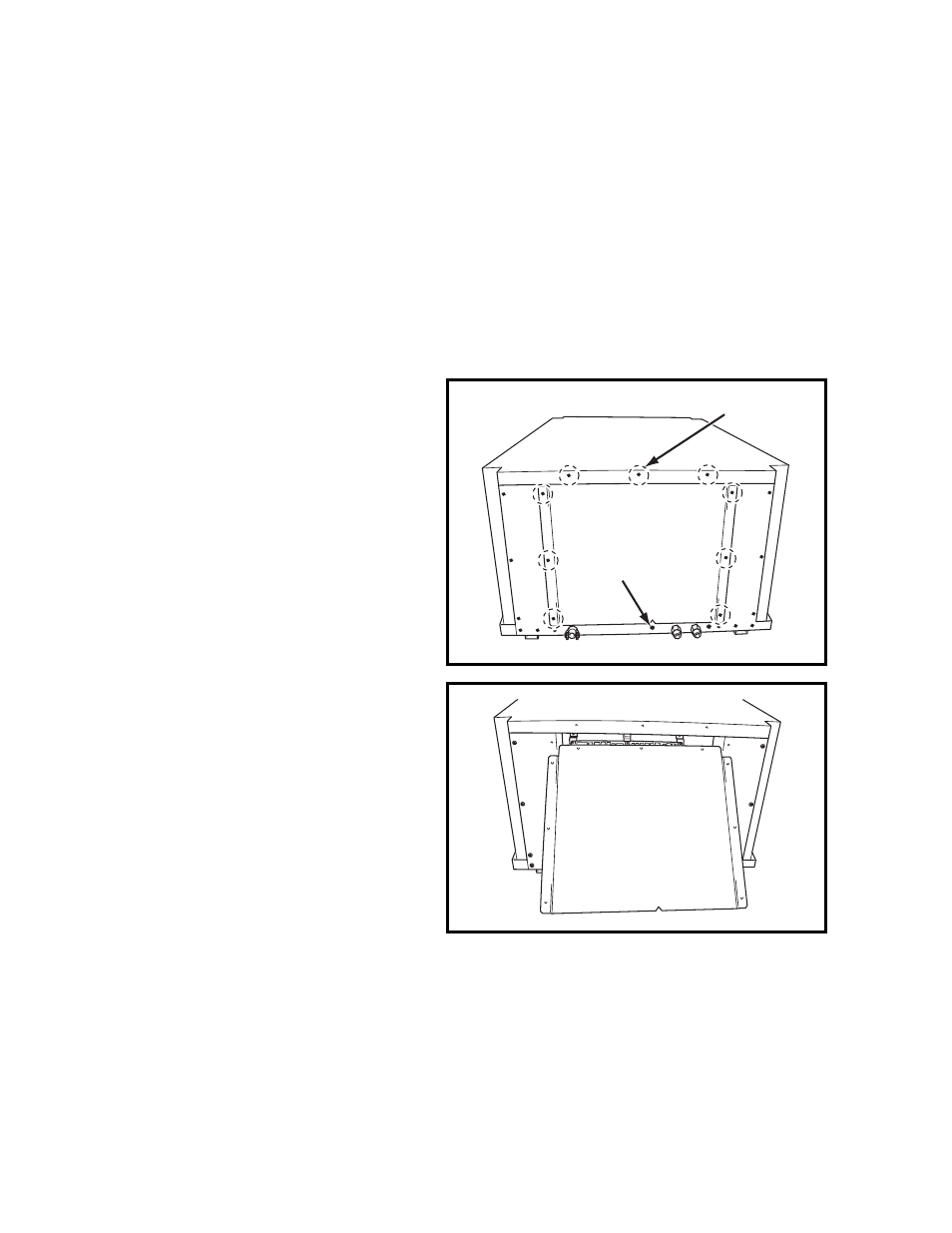

1. Afloje el tornillo de la parte
inferior (1).
2. Retire los nueve (9) tornillos del
panel de servicio en el lado
izquierdo de la unidad.
Ajuste el torque del tornillo: Apróx.
1.10 pies•lbf (1.5 N•m)
3. Retire el panel de servicio.
TORNILLO (9)
TORNILLO DE
LA PARTE
INFERIOR
ILL00461-00
ILL00273-00
