INSTALACIÓN (cont.)
Canalización con cielorraso falso típico
Todas las piezas metálicas son suministradas en el sitio.
PRECAUCIÓN: No opere la unidad sin el filtro instalado en la rejilla
del aire de retorno.
1. Use ductos aislados de 12 y 14 pulgadas de diámetro con baja fricción y
resistencia al aire.
El ducto se debe curvar con un radio grande. Si el radio de curvatura es menor
a 15.0 pulgadas (381 mm) utilice paletas o guías para reducir la resistencia al
aire.
2. Asegúrese que los ductos estén firmes con el objeto de absorber las
vibraciones de la unidad.
Evite doblar el ducto en forma repentina y asegúrese que el recorrido de los
ductos de aire esté en línea recta para obtener un mejor rendimiento.
Las piezas metálicas suministradas en el sitio requieren:
• Ductos flexibles aislados de 12 pulgadas de diámetro
• Ducto flexible aislado de 14 pulgadas de diámetro
• Rejilla del aire de retorno con un aro de 14 pulgadas y un filtro para la
admisión de aire del ambiente.
• Difusor con un aro de 12 pulgadas para la salida de aire frío.
Consulte la máxima presión estática en la sección “Especificaciones técnicas”

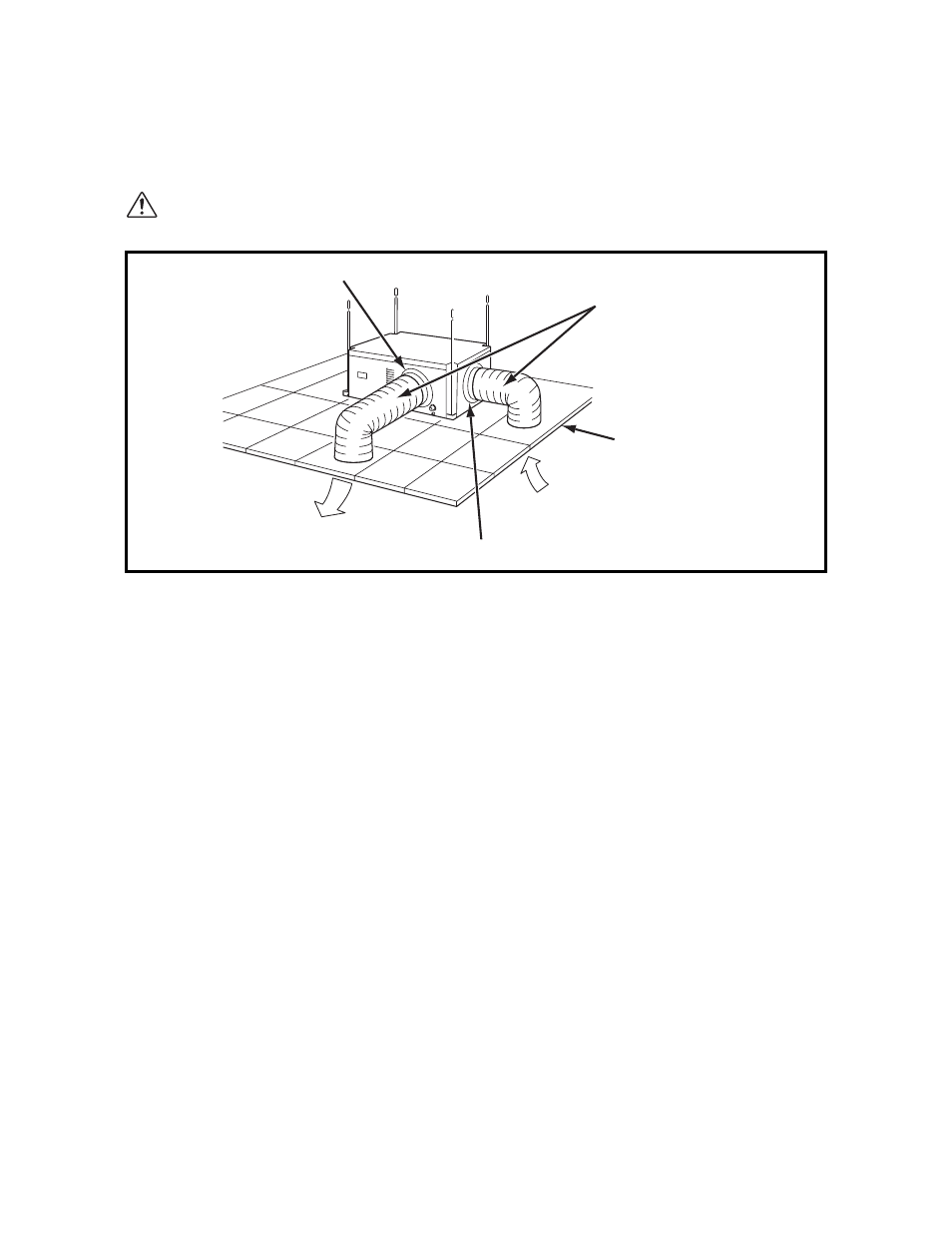

ARO (12 de DIA.)
ARO (14 de DIA.)
ALIMENTACIÓN DE
AIRE FRÍO (EVAPORADOR)
ADMISIÓN DE
AIRE DEL AMBIENTE
REJILLA DEL AIRE
DE RETORNO CON
FILTRO REQUERIDO
DUCTO FLEXIBLE
AISLADO
