9
ESP
AÑOL
NOMENCLATURA Y FUNCIONES

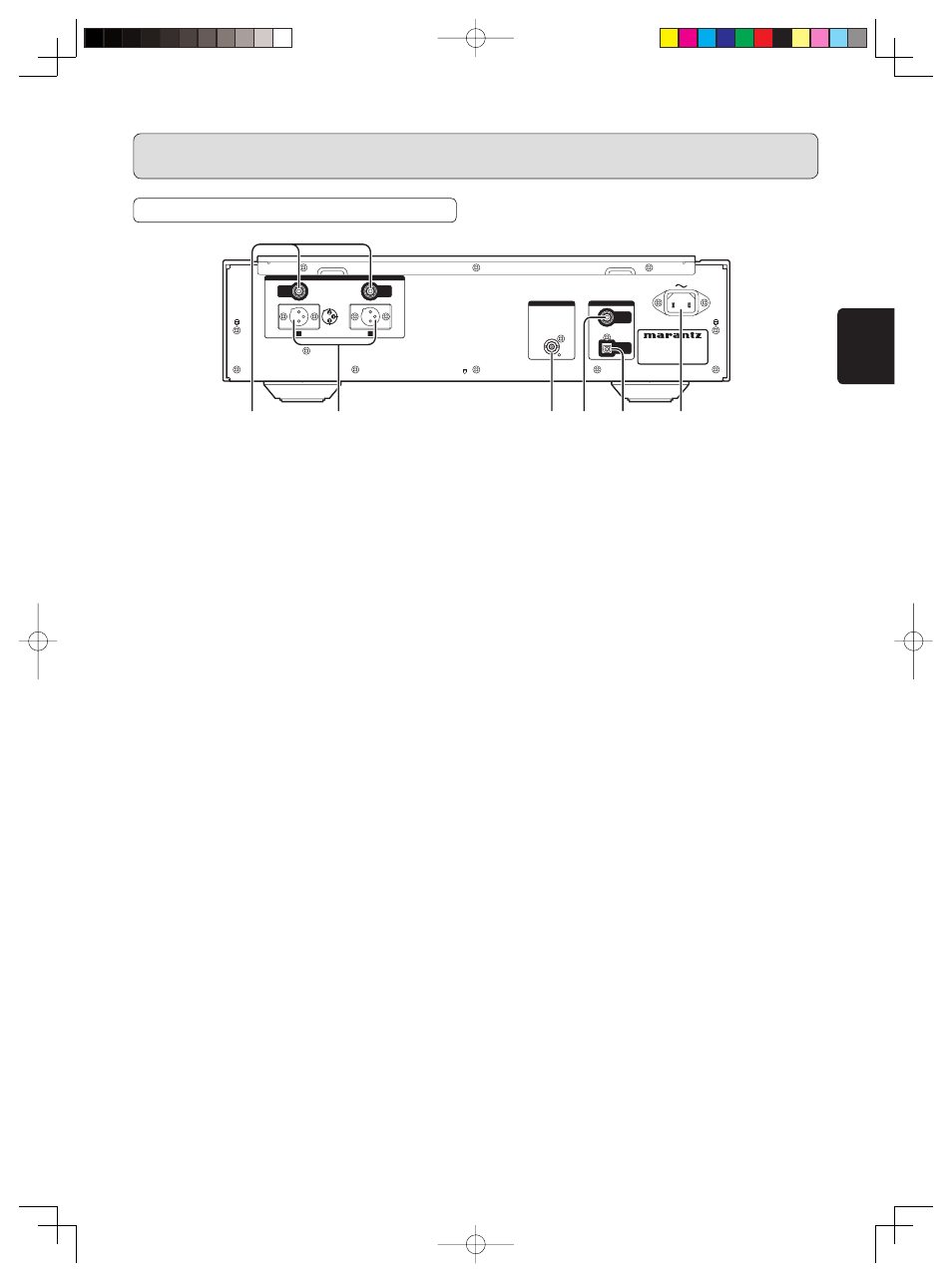

PANEL TRASERO
A Conectores desbalanceados de salidas
analógicas (ANALOG OUTPUTS
UNBALANCED)
Estas son las tomas de salida desbalanceada de las
señales de audio analógico. El cable de conexión
analógica puede conectarse a CD, AUX u otros conectores
de un amplificador. Asegúrese de conectar los canales L
(izquierdo) y R (derecho) correctamente a las tomas
correspondientes.
Nota:
No conecte nunca al conector PHONO del amplificador.
B Conectores balanceados de salidas
analógicas (ANALOG OUTPUTS BALANCED)
Estas son las tomas de salida balanceada de las señales
de audio analógico. A la toma de entrada balanceada
del amplificador se puede conectar un cable de conexión
balanceada (disponible en el comercio). Asegúrese
de conectar los canales L (izquierdo) y R (derecho)
correctamente a las tomas correspondientes. (Vea la
página 23)
Nota:
Si conecta las tomas de salida balanceada, asegúrese
de dejar las tomas desbalanceadas desconectadas.
(Los conectores balanceados y desbalanceados no se
pueden utilizar al mismo tiempo.)
C Conector EXT. CLOCK INPUT (reloj
externo)
Este es el conector de entrada para la frecuencia del reloj
procedente de un generador de reloj maestro externo.
Conecte el generador de reloj maestro al cable coaxial del
terminal BNC (75
Ω ).
D DIGITAL OUTPUTS COAX.
(conector de salida digital coaxial)
La señal del CD audio que está reproduciéndose
es emitida en formato digital. Conecte un dispositivo
de grabación, amplificador, convertidor D/A, etc. que
tenga entrada digital coaxial utilizando un cable coaxial
disponible en comercios.
Notas:
• No se emite ninguna señal cuando la salida digital está
desactivada.
• No se emite ninguna señal cuando se reproduce un
Super Audio CD.
E DIGITAL OUTPUTS OPT.
(conector de salida digital óptica)
La señal del CD audio que está reproduciéndose es
emitida en formato digital. Conecte un dispositivo de
grabación, amplificador, convertidor D/A, etc. que tenga
entrada digital óptica utilizando un cable óptico de tipo
cuadrado disponible en comercios.
Notas:
• No se emite ninguna señal cuando la salida digital está
desactivada.
• No se emite ninguna señal cuando se reproduce un
Super Audio CD.
F Toma de entrada de alimentación CA (AC
POWER INPUT JACK)
Conecte el cable de alimentación suministrado a esta
toma y a una toma de corriente de CA del hogar.
BALANCED
HOT (+)
GND
L R
ANALOG OUTPUTS
EXT.CLOCK INPUT DIGITAL OUTPUTS
UNBALANCED L R
COAX.
OPT.
AC IN
MODEL NO. SA-11S2
COLD (-)
A B C D E F
