3
ESPAÑOL
NOMBRES Y FUNCIONES
CONEXIONES BÁSICAS
OPERACIÓN BÁSICA
CONEXIONES A
V
ANZADAS
FUNCIONAMIENTO
A
V
ANZADO
CÓMO SOLUCIONAR
PROBLEMAS
OTROS

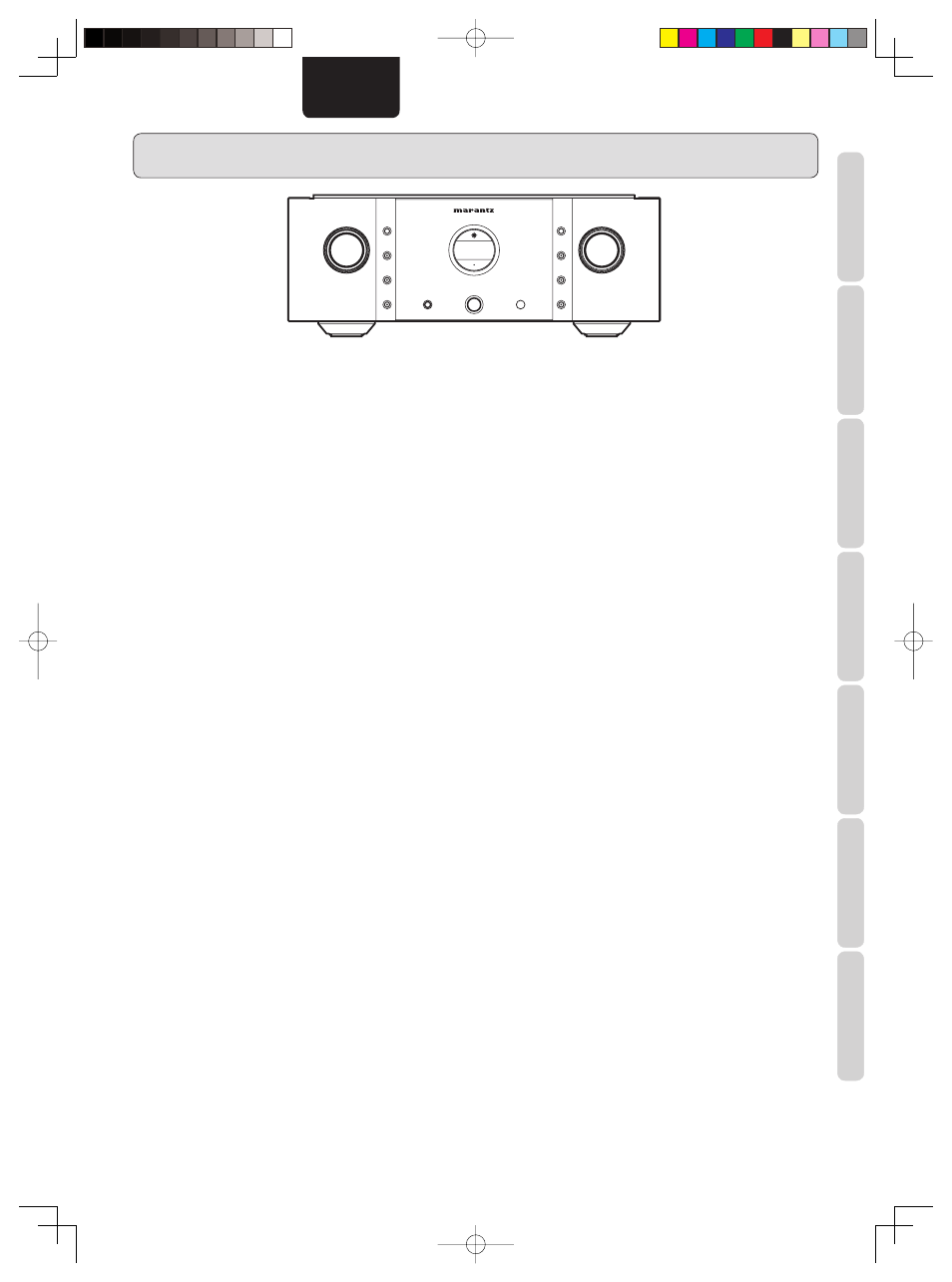

POWER ON/OFF PHONES
VOLUME
A
TONE
SPEAKER
B SPEAKER
REC OUT
PRE OUT
ATT.
MC
OPERATE
PHONO
DISPLAY
SELECTOR INPUT
FUNCIONES
Esta unidad es un amplificador integrado basado en los
modelos insignia SC-7S2/MA-9S2 de Marantz, y hace uso de
las tecnologías de punta desarrolladas para los modelos SC-
11S1/SM-11S1 de gama superior.
¶
HDAM ® SA3
Este modelo está equipado con el HDAM ® SA3 más reciente,
incorporado en los modelos SC-11S1/SM-11S1 de gama
superior. Comparado con el HDAM
® SA2 anterior, el HDAM ® SA3
presenta una mejor estabilidad de temperatura y una velocidad
de procesamiento sustancialmente mayor. El HDAM
® SA3
constituye una parte esencial de muchos componentes, como
el ecualizador fonográfico de realimentación en corriente, el
separador equilibrado y el separador de entrada.
Sección de amplificador de entrada
¶
Ecualizador fonográfico de realimentación
en corriente constante
En este modelo también se incluye el ecualizador fonográfico
de realimentación en corriente constante del modelo SC-11S1
de gama superior.
Este ecualizador desarrollado por Marantz presenta las ventajas
de los ecualizadores fonográficos tanto de tipo NF como de tipo
CR, y es compatible tanto con cápsulas MM como MC.
¶
Amplificador Separador equilibrado de
realimentación en corriente
Esta unidad incluye el Amplificador separador equilibrado
de realimentación en corriente, que incorpora el módulo
amplificador HDAM
® SA3, para transmitir de forma fidedigna
las señales de los reproductores de Super Audio CD y los
conversores D/A que cuentan con salida equilibrada de alta
calidad.
¶
Separadores de entrada dedicados para
todos los conectores de entrada de línea
Cada conector de entrada de CD, LINE 1, LINE 2, RECORDER
1 y RECORDER 2 cuenta con su propio amplificador separador
de entrada que cuenta con un HDAM
® SA3. Estos amplificadores
separadores evitan que se produzcan interferencias entre las
fuentes de entrada y producir así una transmisión fidedigna de
las señales de las fuentes.
Sección de preamplificador
¶
Control de volumen lineal
Incorpora el control de volumen lineal basado en el concepto
de diseño del SC-7S2. Para obtener una mejor relación S/N,
presenta una combinación del WM8816 de Wolfson con el
HDAM
® SA3, lo que permite un ajuste suave en el rango de 0
a -100 dB en unidades de ±0,5 dB.
¶
Amplificador con control de tono
Esta unidad está equipada con un amplificador con control
de tono electrónico que ajusta el sonido de los graves (baja
frecuencia) y los agudos (alta frecuencia) en unidades de 2 dB
en el rango de -8 a +8 dB. El ajuste se puede realizar de forma
independiente para los canales L (izquierdo) y R (derecho)
desde el propio mando a distancia.
Sección de amplificador de potencia
¶
Amplificador de estructura dual
Siguiendo el concepto de diseño del MA-9S2, esta unidad se
ha desarrollado con la estructura dual de un amplificador de
tensión y un amplificador separador de potencia. Esta estructura
dual permite que el amplificador separador de potencia ofrezca
una potencia óptima a los altavoces, evitando así la influencia
de la fuerza contraelectromotriz de los mismos. El amplificador
de tensión realiza la separación de potencia con una distorsión
súper baja.
Circuito de potencia
¶
Circuito de fuente de potencia de entrada
inductiva
Esta unidad incorpora un circuito de fuente de potencia de
entrada inductiva con un capacitor de gran capacidad que
permite eliminar por completo el ruido de alta frecuencia del
circuito rectificador y las fuentes externas. El circuito de potencia
de entrada inductiva proporciona potencia limpia al amplificador
de entrada y a las secciones del preamplificador.
Funciones
¶
Modo BI-AMP
La conexión Bi-amp completa propuesta por Marantz permite
lograr un nivel de reproducción del campo acústico como nunca
antes se había alcanzado. Esta completa conexión Bi-amp está
disponible con el modelo PM-11S2. Permite conectar y manejar de
forma sincronizada dos unidades PM-11S2 mediante la conexión
F.C.B.S. por lo que hace posible que cada unidad PM-11S2 en
modo Bi-Amp funcione como amplificador monaural integrado.
¶
F.C.B.S.
El Sistema Bus de Control Flotante (F.C.B.S. del inglés
Floating Control Bus System) permite al usuario conectar
hasta cuatro unidades PM-11S2, lo que facilita una diversidad
de aplicaciones con bi-amp y conexiones de múltiple canal.
Asimismo, no se forma ningún bucle de tierra entre las diversas
unidades PM-11S2 conectadas, por tanto, la calidad del sonido
no se ve afectada.
¶
Pantalla
Esta unidad cuenta con una pantalla LCD (pantalla de cristal líquido)
para mostrar la fuente de entrada y el nivel de volumen. Comparada
con otros tipos de paneles de visualización, las pantallas LCD
generan menor ruido de funcionamiento y de radiación, con lo cual,
las interferencias en la calidad del sonido son mínimas.
