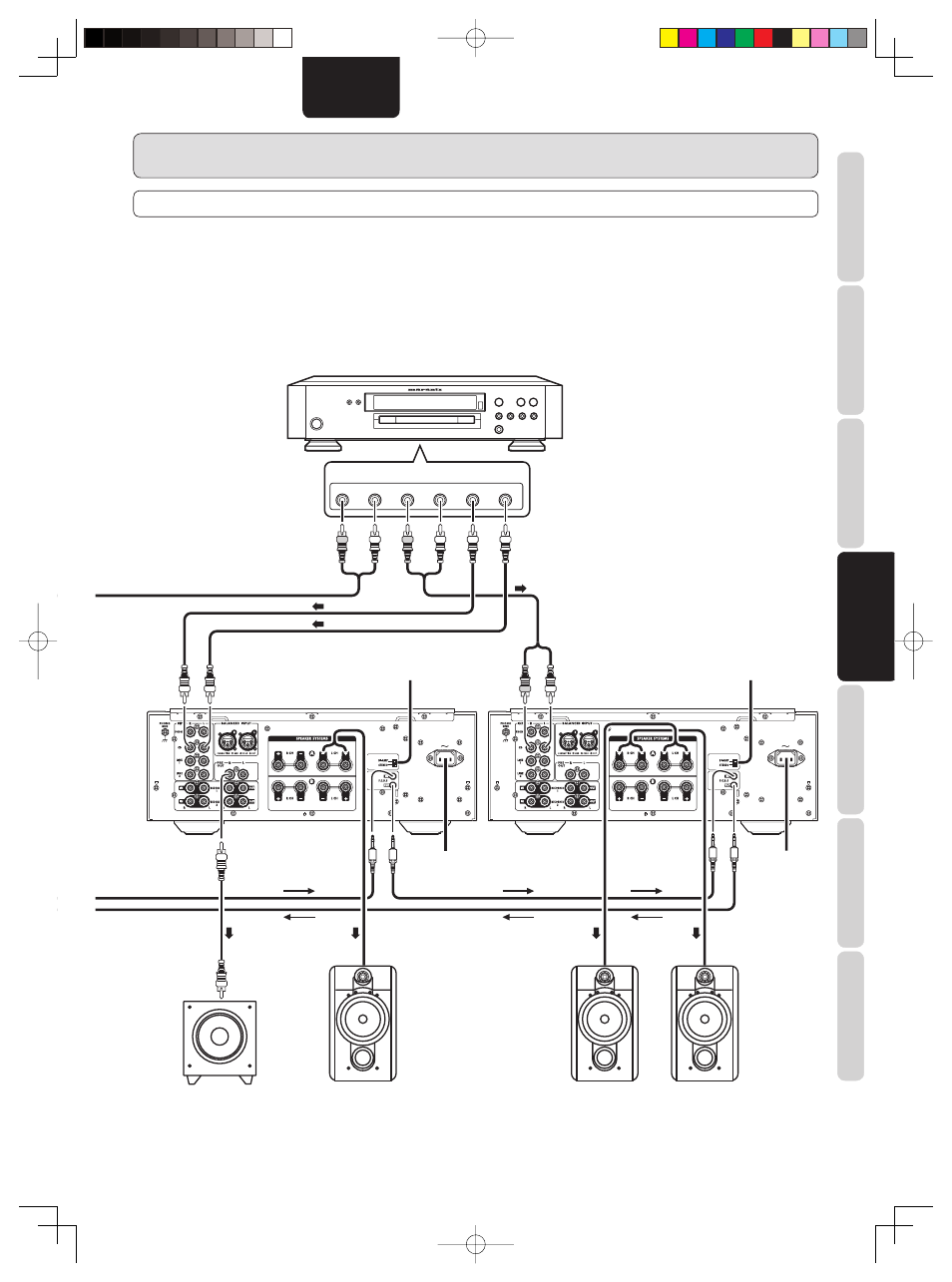

CONEXIÓN BÁSICA PARA REPRODUCCIÓN MULTICANAL 5.1
q Las tres unidades están conectadas mediante el sistema F.C.B.S. Para establecer esta conexión, preparar 3 cables de conexión
de audio y consultar la sección F.C.B.S. en la página 20.
w Programar los números ID de los tres amplificadores como se explica en la sección CÓMO PROGRAMAR LOS NÚMEROS
ID (página 21).
Cuando el preamplificador ID 1 esté en funcionamiento, los preamplificadores ID 2 y ID 3 funcionarán en sincronía.
e Conectar las salidas de los reproductores que tienen salidas analógicas de canal 5.1 a cada uno de los tres
preamplificadores.
r Si se va a usar un altavoz para sub-graves activo, consultar el manual de instrucciones que acompañaba al altavoz para sub-
graves para obtener más información.
CONEXIONES AVANZADAS
AC IN 3 1 2 3 1 2 AC IN 3 1 2 3 1 2
FRONT R FRONT L SURROUND R
MULTI CHANNEL AUDIO OUT
SURROUND L SUB-WOOFER CENTER
Reproductor multi-canal SACD, etc.
Para el parlante central o para el parlante
de sub-graves colocar la unidad PM-11S2
en modo ID 1.
Colocar el botón del PARLANTE A del
panel frontal en la posición ON (encendido).
Colocar el botón PRE OUT del panel frontal
en la posición ON (encendido)
Seleccionar modo
“STEREO”
Para los parlantes envolventes colocar la
unidad PM-11S2 en modo ID 3.
Colocar el botón del PARLANTE A del panel
frontal en la posición ON (encendido).
Seleccionar modo
“STEREO”
A tomacorriente A tomacorriente
A conector de
entrada de línea
Parlante sub-graves activo
Parlante central
frontal
Parlante
envolvente canal
izquierdo (L CH)
Parlante
envolvente canal
derecho (R CH)
