Marantz SR7007 - Manual (Página 87)

84

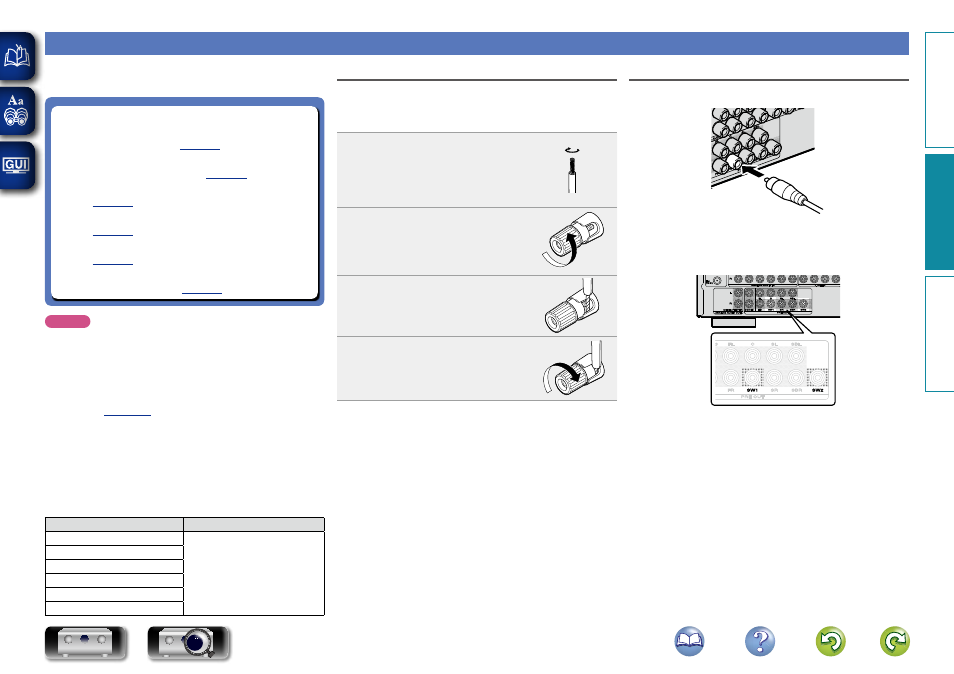

Conexión del altavoz
Aquí conectamos los altavoces de la habitación a esta unidad.
En esta sección se explica cómo conectarlos mediante un ejemplo
típico.
n Cuando hay instalados altavoces de 7.1 canales
con altavoces surround traseros, altura frontales y
anchos delanteros ( vpágina 85 )
n Conexión de altavoces de 6.1 canales con un
altavoz surround trasero ( vpágina 86 )
n Conexión de altavoces de 5.1 canales
( vpágina 87 )
n Conexión de altavoces A/B delanteros
( vpágina 88 )
n Conexión de altavoces de 2.1 canales
( vpágina 89 )
n Conexión de altavoces delanteros con conexión de
doble amplificador ( vpágina 90 )
NOTA
• Desconecte el enchufe de esta unidad de la alimentación de
la toma de corriente antes de conectar los altavoces. Apague
también el subwoofer.
• Conecte los cables de los altavoces de manera que no
sobresalgan de los terminales de altavoces. El circuito de
protección puede activarse si los alambres de los cables hacen
contacto con el panel trasero o si los lados + y – hacen contacto
entre sí ( vpágina 171 “Circuito de protección”).
• Nunca toque los terminales de altavoces mientras la alimentación
está conectada. Si lo hace, puede provocar una descarga
eléctrica. Cuando se ejecute el “Asistente configuración”, para
realizar las conexiones siga las instrucciones de la pantalla del
“Asistente configuración”. (No se suministra alimentación a los
terminales de altavoz mientras se está ejecutando “Asistente
configuración”).
• Utilice altavoces con los valores de impedancia que se muestran
a continuación.
Terminales de altavoces Impedancia de altavoces
FRONT
6 – 8 Ω
CENTER
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE
Conexión de los cables para los altavoces
Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y
las polaridades + (rojo) y – (negro) de los altavoces que va a conectar a
esta unidad, y asegúrese de interconectar los canales y las polaridades
correctamente.
1 Quite aproximadamente 0.03 ft/10
mm del revestimiento del extremo
del cable de altavoz y tuerza
firmemente el alambre interior o
termínelo.
2 Gire el terminal de altavoz en el
sentido contrario a las agujas del
reloj para soltarlo.
3 Inserte el alambre del cable de
altavoz en el terminal de altavoz.
4 Gire el terminal de altavoz en el
sentido de las agujas del reloj para
apretarlo.
Conexión del subwoofer
Utilice un cable para subwoofer para conectarlo.
n Conexión de dos subwoofers
Esta unidad admite la conexión de dos subwoofers.
Desde cada terminal de subwoofer se emite la misma señal.
