7
APENDICES

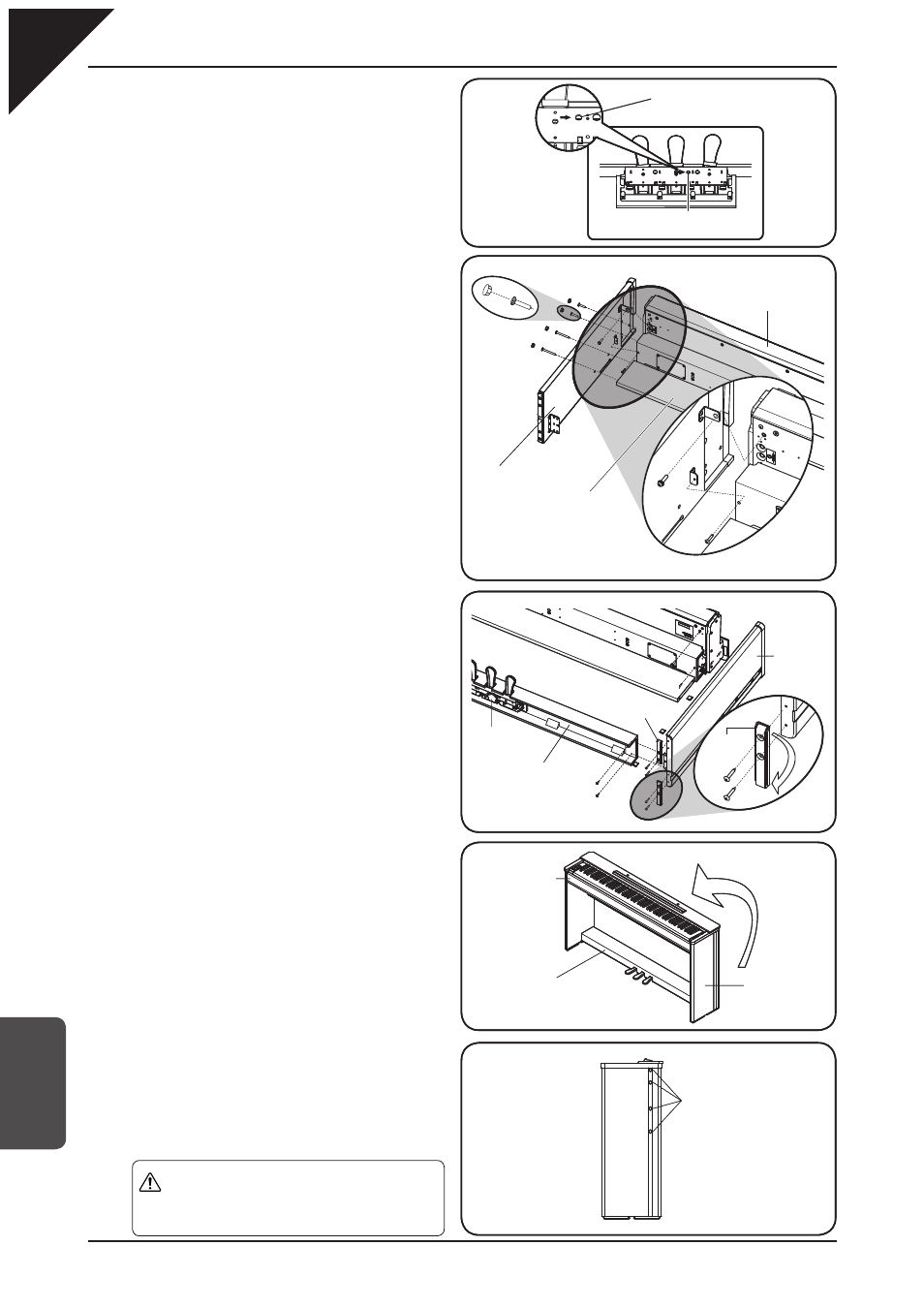

1. I n t r o d u z c a e l B o t ó n d e A j u s t e ( j )
aproximadamente 1 cm dentro del fondo
del tablero de pedales (C).
Desate y extienda el cable de conexión a
los pedales adjunt, o a la parte inferior del
pedalero.
2. Colocar la unidad mas grande (A) en el
suelo con la parte trasera hacia el suelo.
3. Colocar los paneles de la derecha e izquierda
(D) a cada lado de la parte principal (A),
como se muestra en la ilustración.
4. Sin apretar juntar los paneles izquierdo
y derecho (D) a la unidad principal (A)
utilizando 4 tornillos 6x30 (p), 2 tornillos
6x25 (n) y 2 tornillos 4x20 (m), como
se muestra en la ilustración. Apretar los
tornillos sólo un poco, dejando una holgura
de aproximadamente 1 a 2mm. Asegúrese
que se utiliza el panel lateral correcto para
el lado izquierdo y el lado derecho.
5. Sin fi jar el panel trasero (B) al instrumento
parcialmente montado utilizando 4 tornillos
de 6x60 (q).
6. Colocar la unidad de pedales (C) a los
paneles laterales izquierdo y derecho
utilizando 4 tornillos 4x16 (k).
7 Si el instrumento tiene que situarse alejado
de una pared, moverlo, cambiar de posición,
entonces deberá verifi car el nivel situado en
la parte inferior de los paneles laterales
izquierdo y derecho (D) para mejorar la
estabilidad.
8. Poner en pie el instrumento en el suelo.
Apretar con mas fuerza los tornillos sueltos,
asegurando que la unidad principal (A),
unidad de pedales (C) y paneles laterales
(D) se juntan más, de tal forma que no quede
ningún hueco entre las partes montadas.
9. Cubrir los tornillos de los paneles laterales
utilizando los 8 tapas (o).
Aviso  Asegúrese que niños pequeños
no intentan quitar y tragar los
Embellecedores.
Agujero del Botón de Ajuste
(Parte de abajo del tablero de pedales)
Agujero del Botón de Ajuste
Agujero del Botón de Ajuste
(Parte de abajo del tablero de pedales)
Agujero del Botón de Ajuste
Frente
Parte de
Atrás
Panel Lateral
(D)
Unidad Principal (A)
(p)
Panel trasero vertical
(B)
(p)
(o)
(o)
(n)
(m)
(q)
(o)
Frente
Parte de
Atrás
Panel Lateral
(D)
Unidad Principal (A)
(p)
Panel trasero vertical
(B)
(p)
(o)
(o)
(n)
(m)
(q)
(o)
Botón de
Ajuste
(j)
(m)
Tablero de Pedales (C)
(n)
(k)
Pie de equilibrio
Panel trasero v
ertical (B)
Frente
Parte de Atrás
Panel Lateral
(D)
Pie de
equilibrio
Botón de
Ajuste
(j)
(m)
Tablero de Pedales (C)
(n)
(k)
Pie de equilibrio
Panel trasero v
ertical (B)
Frente
Parte de Atrás
Panel Lateral
(D)
Pie de
equilibrio
Tablero de Pedales (C) Panel Lateral
(D)
Unidad Principal (A)
Tablero de Pedales (C) Panel Lateral
(D)
Unidad Principal (A)
Embellecedores (o) Embellecedores (o)
