39
A
p
éndic
e

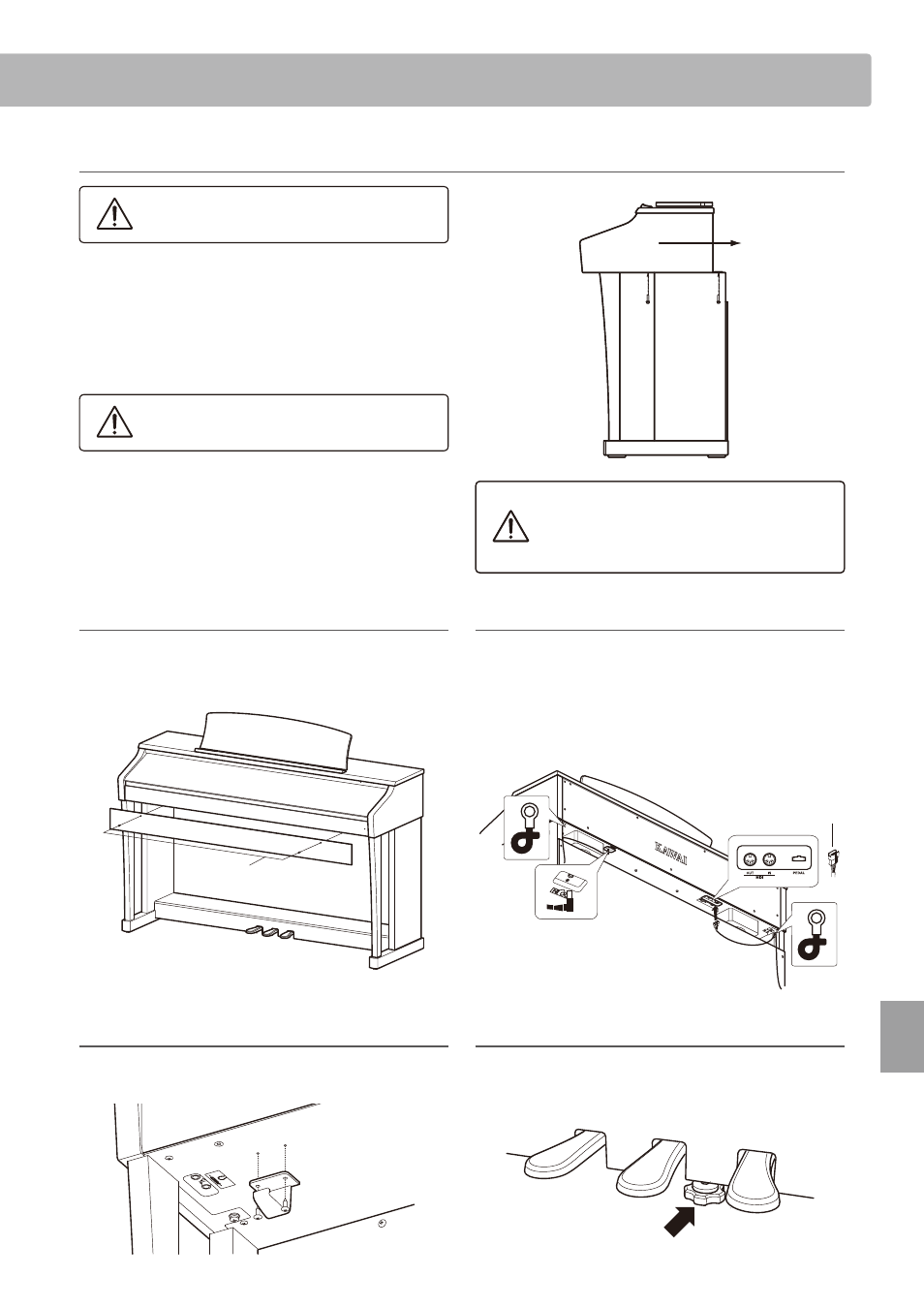

3. Montar el cuerpo principal a
Asegúrese que una o más personas ayuden con
el próximo paso del proceso de montaje.
Levante el cuerpo principal a y colóquelo cuidadosamente en
el soporte.
Pon el cuerpo principal hacía la parte delantera del soporte,
para poder ver los agujeros de metal desde arriba.
Cuidadosamente deslice el cuerpo principal hacía atrás hasta
que la base se junte con los accesorios dentro de los paneles
laterales y se fija en su sitio.
Al subir el cuerpo principal al soporte, tenga
cuidado de no pilarse las manos o los dedos.
Fijae el cuerpo principal al soporte desde abajo utilizando los
cuatro tornillos (con rondana y arandela de resorte) h.
Primero, sujete sin apretar los cuatro tornillos, ajustando la
posición del cuerpo en el soporte. Cuando los cuatro tornillos
estén sujetos y el cuerpo principal esté correctamente situado
encima del soporte, sujete firmemente todos los tornillos.
h
h
h
h
Apriete firmemente todos los tornillos para
asegurarse que el cuerpo principal esté sujeto
firmemente al soporte.
No cumplir esto puede ocasionar daños importantes.
Apriete firmemente todos los tornillos para
asegurarse que el cuerpo principal esté sujeto
firmemente al soporte.
No cumplir esto puede ocasionar daños importantes.
4. Sujetar el tablero inferior frontal c
Sujeta el tablero inferior frontal c a las escuadras de metal
situadas en la parte inferior del cuerpo principal utilizando dos
tornillos cortos y negros l.
5. Conectar el cable de pedales y el adaptador CA
Conectar el cable de pedales al terminal de PEDALES situado en
la parte inferior del cuerpo principal, asegurándose que el tapón
perforado está frente a la parte de atrás del instrumento.
Conecte el adaptador de corriente CA f al terminal DC IN.
Utilice los sujetacables para fijar los cables en su lugar.
Tapón perforado de pedales
Adaptador CA
Sujetacables
6. Colocar el gancho de las auriculares (opcional)
colocar el gancho de las auriculares a la parte inferior del cuerpo
principal utilizando los dos tornillos de chapa incluidos.
7. Fijar el tornillo que ajusta el pedalero al suelo
Gire el tornillo que ajusta el pedalero al suelo en sentido
antihorario hasta que contacte con el suelo y apoye firmemente
a los pedales.
Tornillo de apoyo a los pedales
