38
A
p
éndic
e

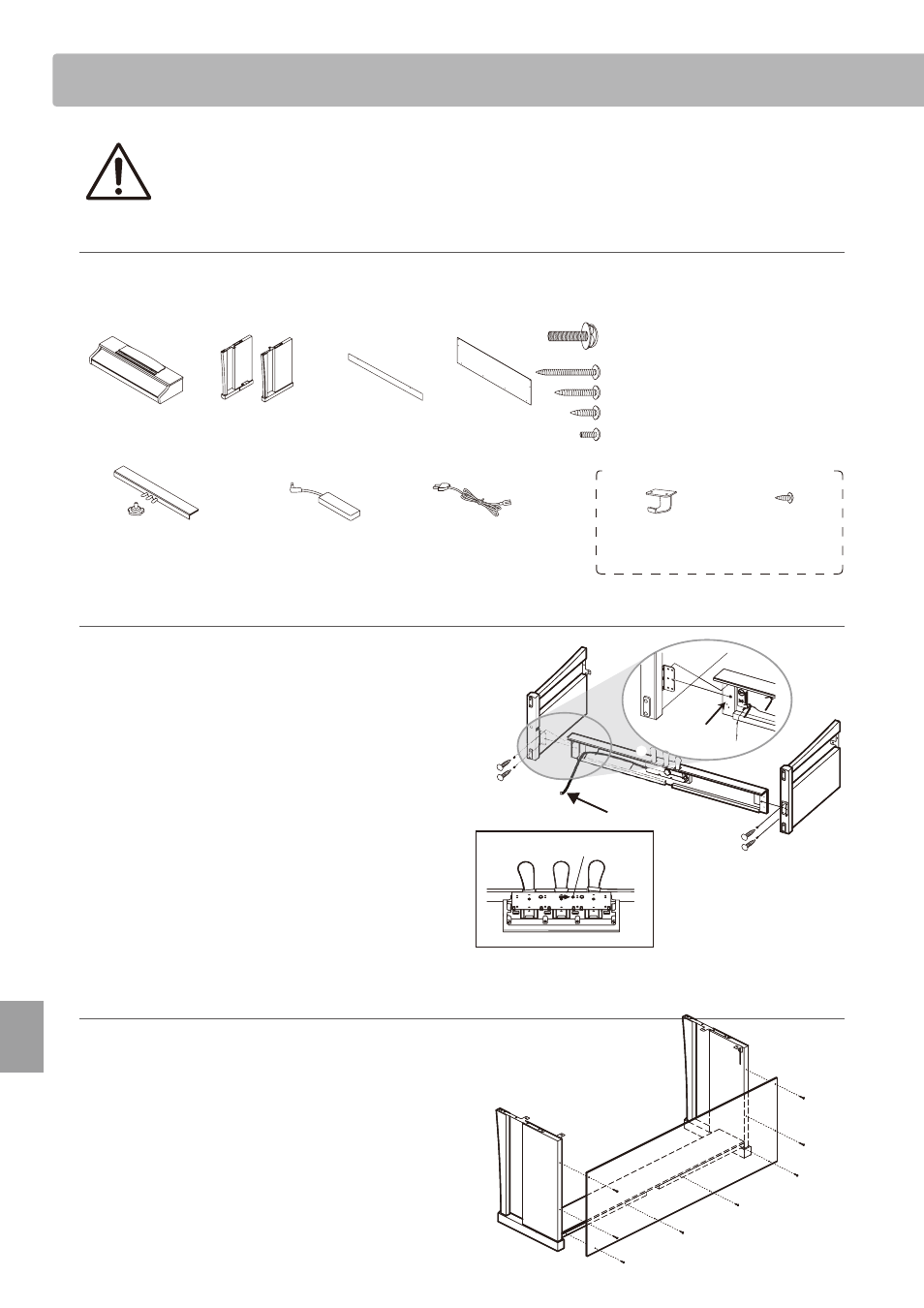

Instrucciones de Montaje
Por favor lea estas instrucciones cuidadosamente antes de intentar montar el piano digital CA13.
Por favor, asegúrese que hay dos o más personas para montar el piano digital CA13, sobre todo al montar el
cuerpo del instrumento en el soporte en el paso 3.
„ Piezas Incluidas
Antes de intentar montar el piano digital CA13, asegúrese que todas las piezas a continuación estén incluidas.
También se necesitará un destornillador Phillips (no incluido) para montar el instrumento.
a Cuerpo principal b Panel lateral
(izquierdo. derecho)
f Adaptador CA
c Tablero
inferior frontal
e Tornillo que ajusta
el pedalero al suelo
d Tablero trasero
h Tornillo (con rondana y arandela de
resorte) x 4
i Tornillos de chapa (largo, negro) x 4
j Tornillos de chapa (mediano, negro) x 4
k Tornillos de chapa (corto, plata) x 4
l Tornillo (corto, negro) x 2
g Cable de corriente Gancho de
auriculares x 1
Tornillo de
montaje x 2
m Juego de ganchos de auriculares x 1
1. Montar los paneles laterales b, el pedalero, y el tornillo que ajusta a los pedales e
Desate y extienda el cable de conexión a los pedales adjunt,o a
la parte inferior del pedalero e.
Introduzca el tornillo que ajusta el pedalero al suelo
aproximadamente 1cm dentro del pedalero, utilizando la rosca
mostrado en el gráfico.
Sujete el pedalero e a los paneles laterales (izquierdo y
derecho) b utilizando los tornillos de alineación ubicados
en ambos extremos del pedalero. Asegúrese que se utiliza el
panel lateral correcto para el lado izquierdo y el lado derecho.
Asegúrese que el pedalero y los paneles laterales estarán juntos,
y que no haya huecos grandes entre las piezas montadas.
Introduzca los cuatro tornillos de chapa cortos y plateados
k en los agujeros como se muestra, y sujete firmemente el
pedalero a los paneles laterales (izquierdo y derecho).
2. Sujetar el tablero trasero d
Coloque el pedalero y paneles laterales ya montadas
verticalmente en el suelo.
Sujete el tablón trasero d a los paneles izquierdo y derecho
con los cuatro tornillos de chapa largos y negros i. Luego
sujeta la parte inferior del tablero trasero al pedalero, con los
cuatro tornillos de chapa medianos y negros j.
k
e
b
Cable de pedales
Tornillo de
alineación
Rosca para etornillo que ajustael
pedalero al suelo
k
e
b
Cable de pedales
Tornillo de
alineación
Rosca para etornillo que ajustael
pedalero al suelo
i
i
j
i
i
j
