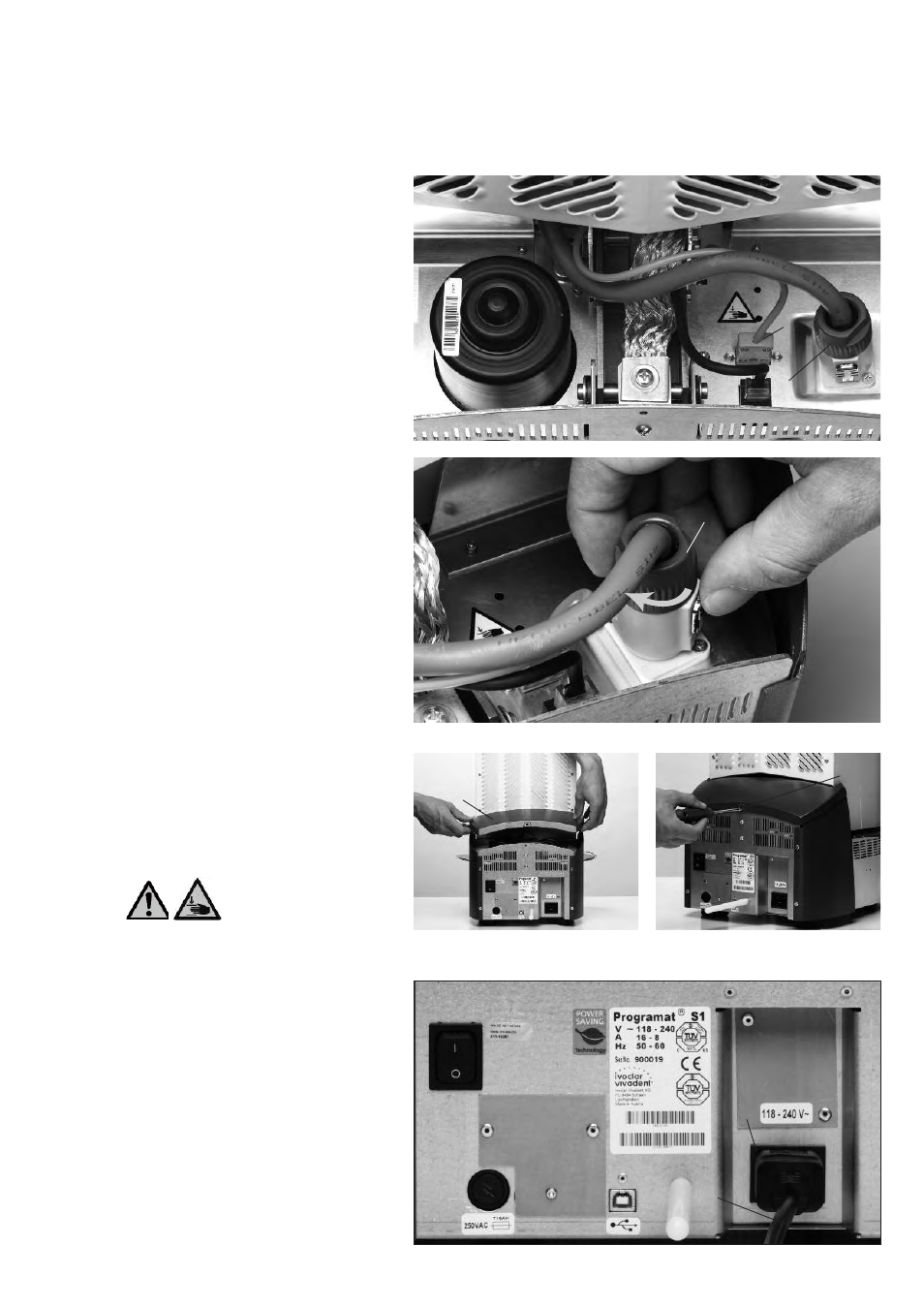

El enchufe de la resistencia (20) se asegura girán-
dolo hasta que se oye un “clic” en el enchufe.
Paso 6:
Montaje de la tapa de conexiones (29)
Una vez que todos los cables estén correctamente
conectados a la base del horno, se monta la tapa
de conexiones (29).
Seguidamente, la tapa se fija y asegura mediante
el tornillo (30).
El horno sólo debe funcionar
con la tapa de conexiones
montada.
20
Paso 7:
Otras conexiones
Conexión a la alimentación eléctrica
Por favor, asegúrese de que el voltaje indicado en
la placa de características cumple con el suministro
energético local. Conectar el cable eléctrico (12) en
el enchufe (13)
29
12
30
13
Paso 5:
Conexiones
Conecte los cables del cabezal con la base del
horno de la siguiente manera:
– Inserte el enchufe del termopar (17) y asegúrese
de que la polaridad del enchufe es la correcta
(+,-).
– Inserte el enchufe de la parte electrónica (18).
20
17
