Grandstream Networks, Inc. MANUAL DE USUARIO GXV3175
Pagina 9 de 89
FIRMWARE VERSION 1.0.3.40 Actualizado: 06/2012
3 Puerto Ethernet para el
PC
Puerto de conexión al PC RJ-45 10/100Mbps
4 Puerto de red Ethernet Puerto de conexión de Ethernet RJ-45 10/100Mbps
5 Conectar de
alimentación
Conector de alimentación 12V DC
6 Conector RJ11 Conector del auricular del teléfono.
7 Rueda de ajuste para la
cámara
Mueva la rueda para encender o apagar la camera.
Ajuste la posición de la cámara y el ángulo del lente.
8 Stylus (Lápiz óptico) Stylus para la pantalla táctil (opcional)
9 Puerto USB Los dispositivos USB se pueden conectar mediante el puerto USB. Por
ejemplo, se puede conectar una unidad flash USB para guardar las
imágenes capturadas ó enchufe el teclado o ratón USB para el
navegador web
10 Ranura para tarjeta SD La tarjeta SD puede insertarse para el almacenamiento de
imágenes/música/archivos de vídeo.
11 Conector de auriculares Puerto de conector de auricular estéreo de 3.5mm
12 Conector RCA
Video/Audio
Puerto de salida de Audio/vídeo para periféricos externos (ej. TV)
MONTAJE EN LA PARED

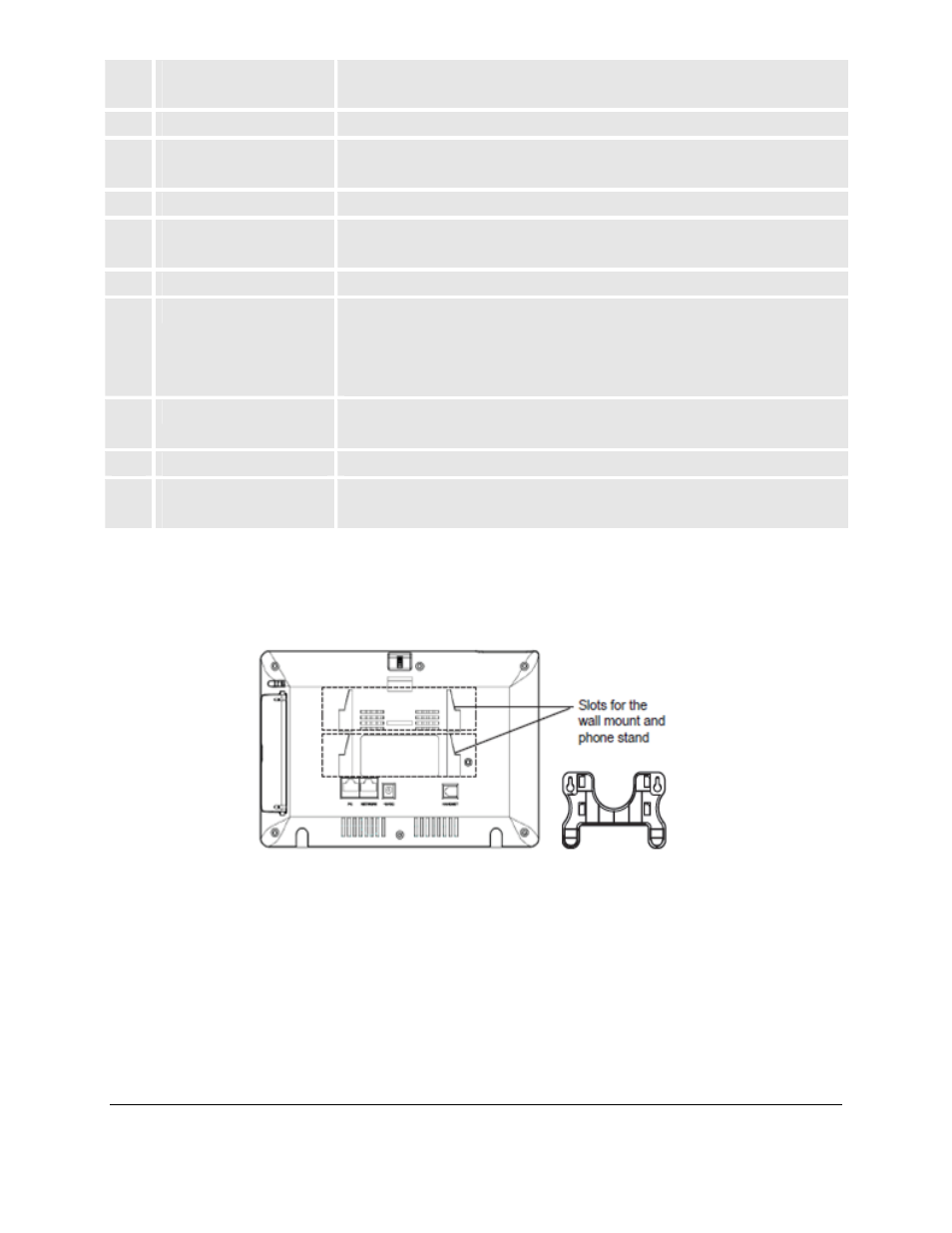

El GXV3175 tiene dos ranuras en la parte posterior del teléfono para el montaje en la pared ( ver Figura 3 )
Figura 3: Soporte de parad del GXV3175
BASE DEL TELEFONO
EL GXV3175 también pude ser colocado sobre la mesa o escritorio a través del soporte del teléfono. (Ver
Figura 4) hay dos posiciones para el soporte en la parte posterior del teléfono, con cada posición se
tiene un ángulo diferente.
