IDA-5
Manual de uso
16
Seleccione Graph (Gráfico) en el menú y, a continuación, pulse ENTER (Intro)
para que se muestre un gráfico del progreso de la comprobación como se
muestra en la Figura 6. Pulse End (Finalizar) y, a continuación, ENTER (Intro)
para completar la comprobación e ir a la pantalla Flow (Flujo) (modo de
finalización).
C h a n n e l 1 F l o w G r a p h ( A v e )
Average
59.70
Deviation
-0.50%
Inst
60.20
Total Volume
19.60
Elapsed Time
00:20:00
+ -
View Detail
80
Ml/h
0
0 Min 30
Ave/Inst
Press ESC for Status Screen
gir11.eps

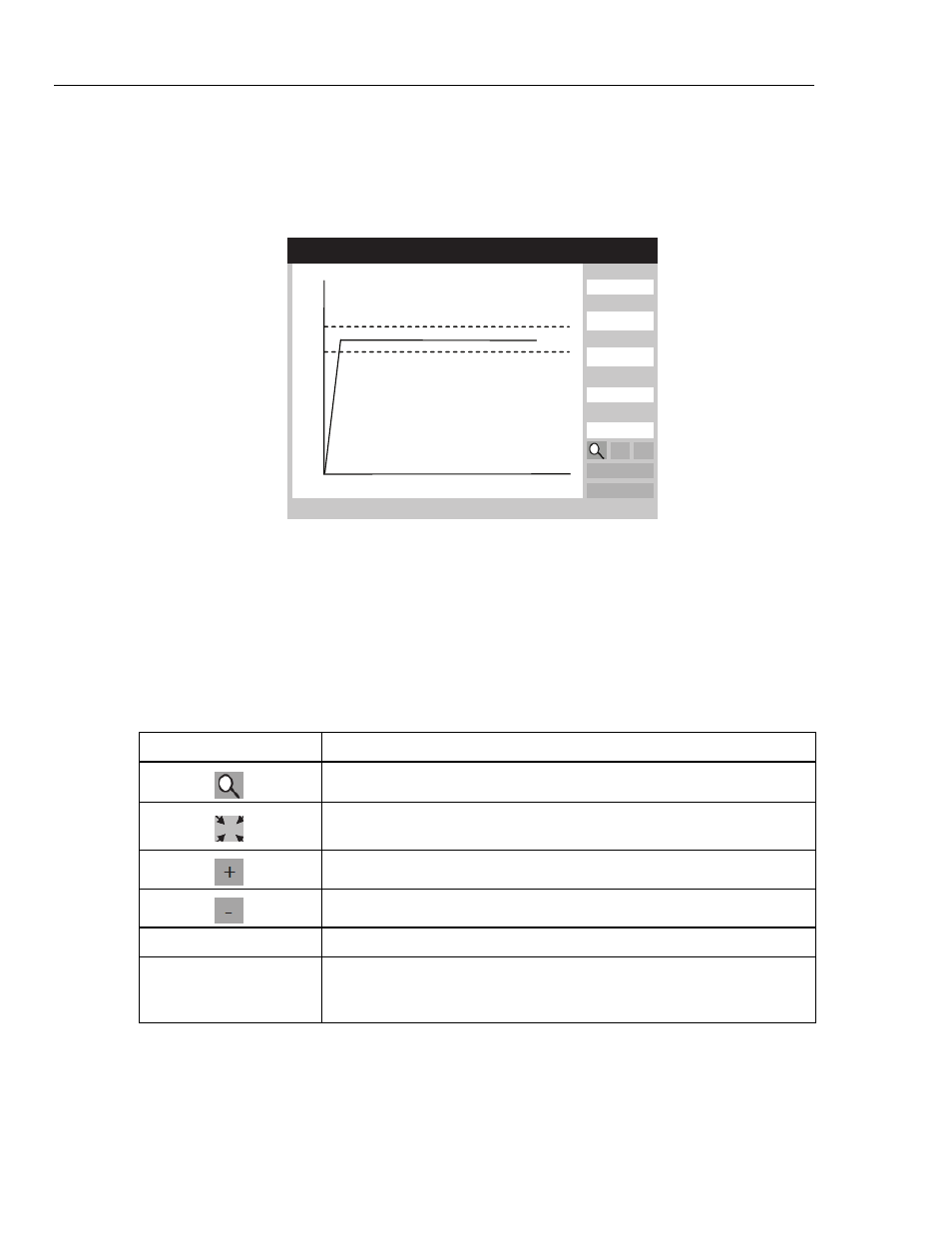

Figura 6. Gráfico de flujo de canal
Además del gráfico, se muestran los mismos parámetros en la pantalla de flujo
junto al lateral derecho de la pantalla del gráfico. Un parámetro adicional
muestra el porcentaje de desviación del caudal definido.
En la Tabla 10 se muestran los controles en la esquina inferior izquierda de la
pantalla Channel Flow Graph (Gráfico de flujo de canal) y se describe su
finalidad.
Tabla 10. Controles de la pantalla del gráfico de flujo
Control Descripción
Muestra el nivel de zoom predeterminado.
Muestra la vista de zoom predeterminada. Este icono reemplaza la lupa
cuando se acerca el gráfico.
Acerca (expande) el eje Y.
Aleja (contrae) el eje Y.
View Detail (Ver detalles) Vaya a la pantalla Channel Flow (Flujo de canal) (consulte la Tabla 11).
Ave/Inst
(Promedio/Instantáneo)
Cambia el gráfico que se muestra. Con cada pulsación, va pasando por las
vistas Average (Promedio), Instantaneous (Instantáneo) y Average and
Instantaneous (Promedio e instantáneo).
Una vez completada la comprobación, el menú de la parte inferior de la pantalla
cambia al menú que se muestra en la Tabla 11.
