Infusion Device Analyzer

Familiarización con el instrumento

5

Familiarización con el instrumento

En las Tablas 2 y 3 se detallan los controles y las conexiones de los paneles

delantero y trasero del Producto.

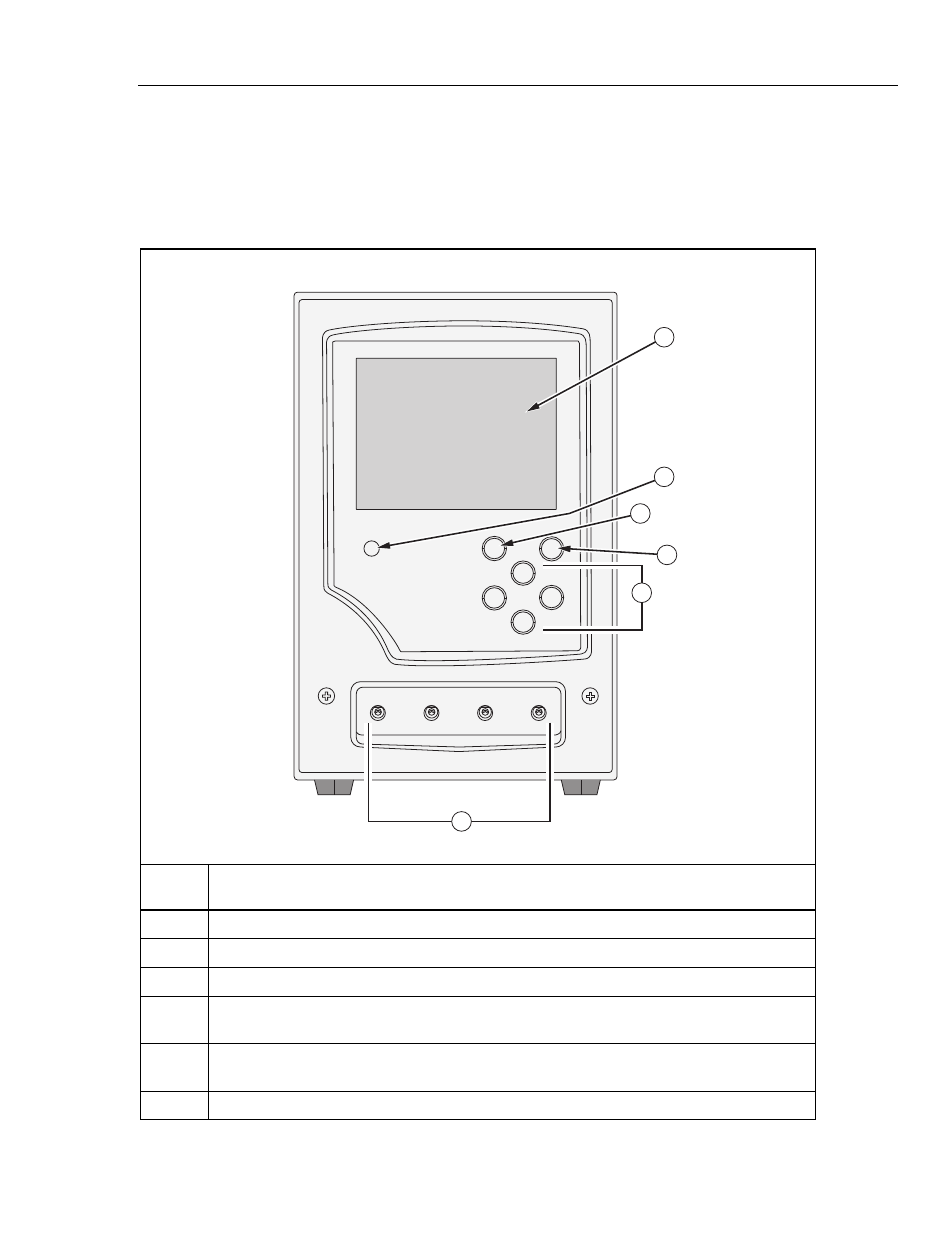

Tabla 2. Conexiones y controles del panel delantero

1

2

4

3

5

6

gir01.eps

Elemento Descripción

Pantalla (LCD)

Indicador de encendido

Botón ESC (Escape): vuelve atrás un paso o realiza la operación indicada en la pantalla.

Botón ENTER (Intro): ejecuta la función resaltada o se desplaza al campo de introducción de
datos siguiente.

Botones de flecha: resaltan los elementos de menús en la dirección de la flecha o ejecutan la
función que se muestra en la pantalla.

Puertos de entrada de flujo: cada puerto es para un canal de medición.
