aire, esta cifra no se cuenta como volumen de inspiración.
Cuando introduce:
Flujo base: activado 3,0 l/min
el cálculo de volumen de nuestro ejemplo se podría
corregir. Introduzca el valor del parámetro de flujo de base
en la sección del flujo de base del configurador.
Configuración correcta del trigger
Cuando configura un trigger por primera vez es importante
conocer la curva de la señal del trigger (flujo o presión). A
continuación se incluyen algunos ejemplos que también
muestran posibles problemas.
Curva de flujo en el recorrido descendente de la
pieza en Y

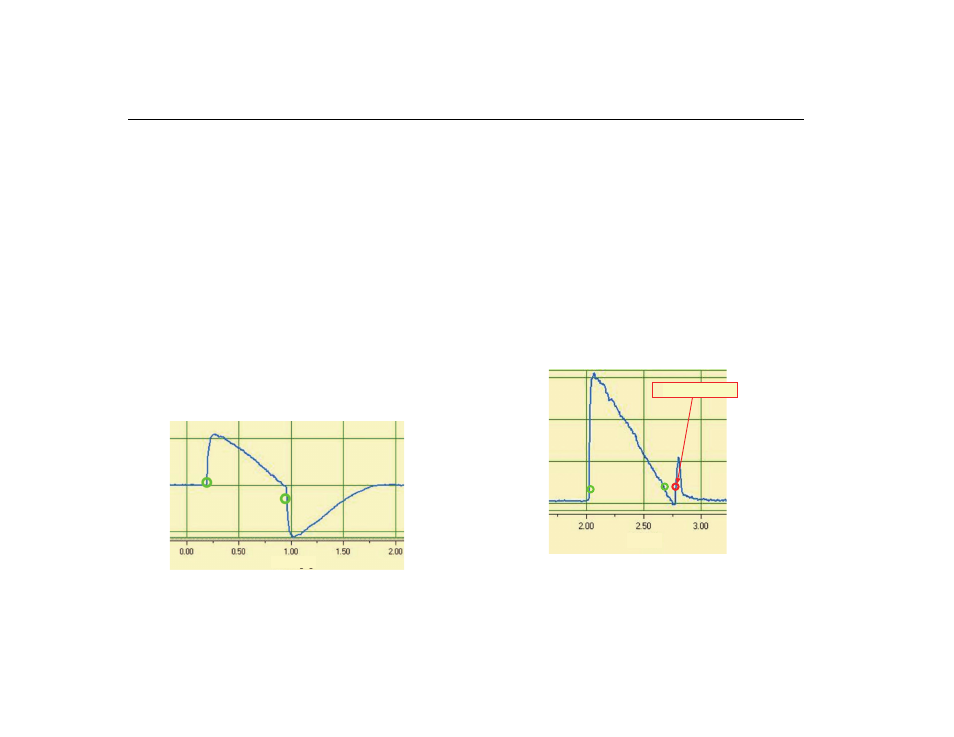

La Figura 39 muestra un ejemplo de una curva de flujo en
el recorrido descendente de la pieza en Y. Los triggers
estándar (> 3 l/min/< –3 l/min) se pueden utilizar sin
problema.
Hora [S]
gys041.eps
Figura 39. Curva de flujo en el recorrido descendente
Nota
En estas situaciones es importante tener en cuenta que el
trigger es significativamente mayor que el ruido de la línea
de base. Los triggers incorrectos se pueden eliminar.
Curva de flujo en el recorrido ascendente de la
pieza en Y
La curva de la Figura 40 muestra la curva de flujo en el
recorrido ascendente del conducto de inspiración de la
pieza en Y. Los dos primeros círculos muestran los
triggers que se deben usar aquí. La figura superior
muestra una pequeña señal incorrecta en el punto de
medición después de la inspiración. Está provocada por el
cambio de las válvulas. El resultado es una activación
defectuosa.
Activación defectuosa
Hora [S]
gys042.eps
Figura 40. Curva del recorrido ascendente del
conducto de inspiración
