Conexión del Producto
15
Conexión del Producto
Consulte la Figura 12 cuando realice los siguientes pasos.
1. Utilice siempre el filtro de polvo.
2. Conecte el sistema de tubos.
Nota
Evite las dobleces, retorceduras o abolladuras en
los tubos.
3. Conecte el pulmón de prueba.
4. Conecte el dispositivo de respiración.
Si desea más información sobre cómo conectar el
dispositivo de respiración, consulte la sección Medición de
datos respiratorios.
Dirección
de flujo
Configuración correcta
gys053.eps

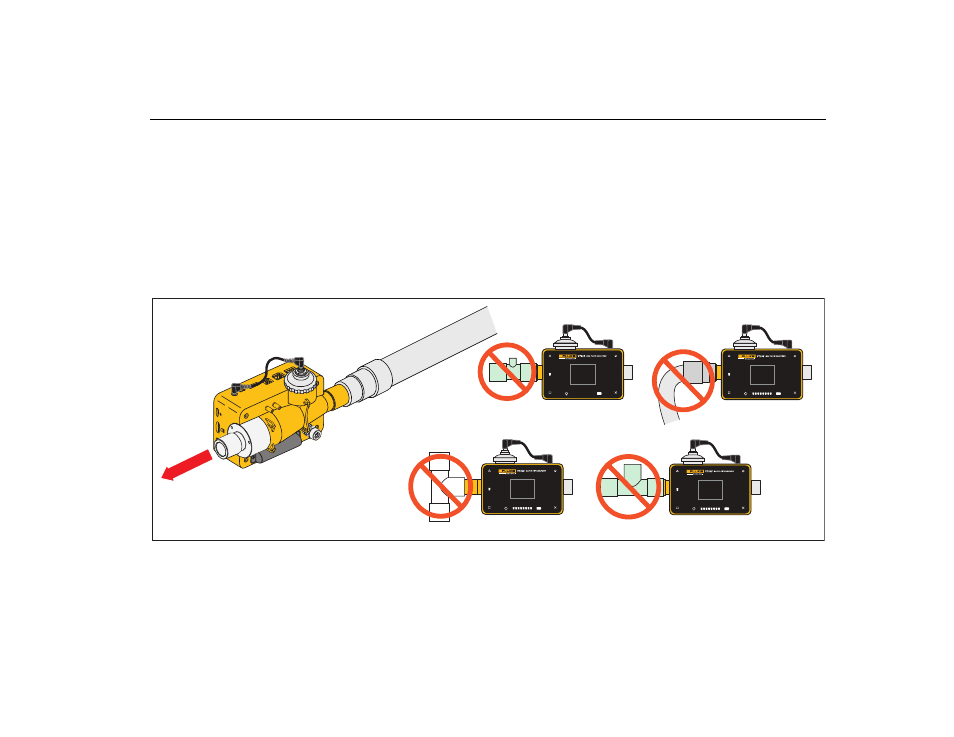

Figura 12. Conexiones del Producto con el dispositivo de respiración
