Además de las teclas programables de función, las
funciones de prueba del analizador pueden requerir la
utilización de botones de navegación para seleccionar
también otros parámetros. En el ejemplo anterior, la
selección de fugas tiene un símbolo  a su lado. Este
icono indica que la selección se controla pulsando  o

. En este ejemplo, la medición de la corriente de fugas
se alterna entre CA+CC, sólo CA o sólo CC. El indicador
de piezas aplicadas  tiene en el extremo izquierdo y 
en el extremo derecho. Estos iconos indican el uso de  y

para seleccionar una pieza aplicada.
Los tres botones a lo largo del lado derecho de la
pantalla () controlan el cableado del
receptáculo de prueba del analizador para algunas
pruebas eléctricas. El estado actual de estos tres botones
se muestra a lo largo del borde derecho de la pantalla
cada vez que estos controles estén activos.
Antes de realizar una prueba de fugas con el analizador,
lo mejor es comprobar la integridad de la conexión a
tierra entre la tierra del receptáculo de prueba del
analizador y la tierra de protección o caja del dispositivo
bajo prueba. Para comprobar la conexión a tierra del
dispositivo bajo prueba usando el método de 2 hilos con
una corriente de prueba de 200 mA:
1. Asegúrese de que el cable eléctrico proveniente del
dispositivo bajo prueba se enchufe en el receptáculo
de prueba del analizador.
2. Pulse  para revelar el menú de la función de
resistencia.
3. Conecte un extremo de un conductor de prueba a la
toma 2-WIRE V/ Ω /A.
4. Conecte el otro extremo del conductor de prueba a la
toma de anulación en el centro del panel superior del
analizador.
Nota
Utilice el adaptador para borne nulo al anular el
cable de prueba con las pinzas de cocodrilo.
5. Pulse la tecla programable Zero Leads
(Conductores a cero).
6. Mueva el conductor de prueba desde el borne de
anulación a la caja o conexión de protección de tierra
del dispositivo bajo prueba. Aparece la resistencia tal
como se muestra en la figura 6.

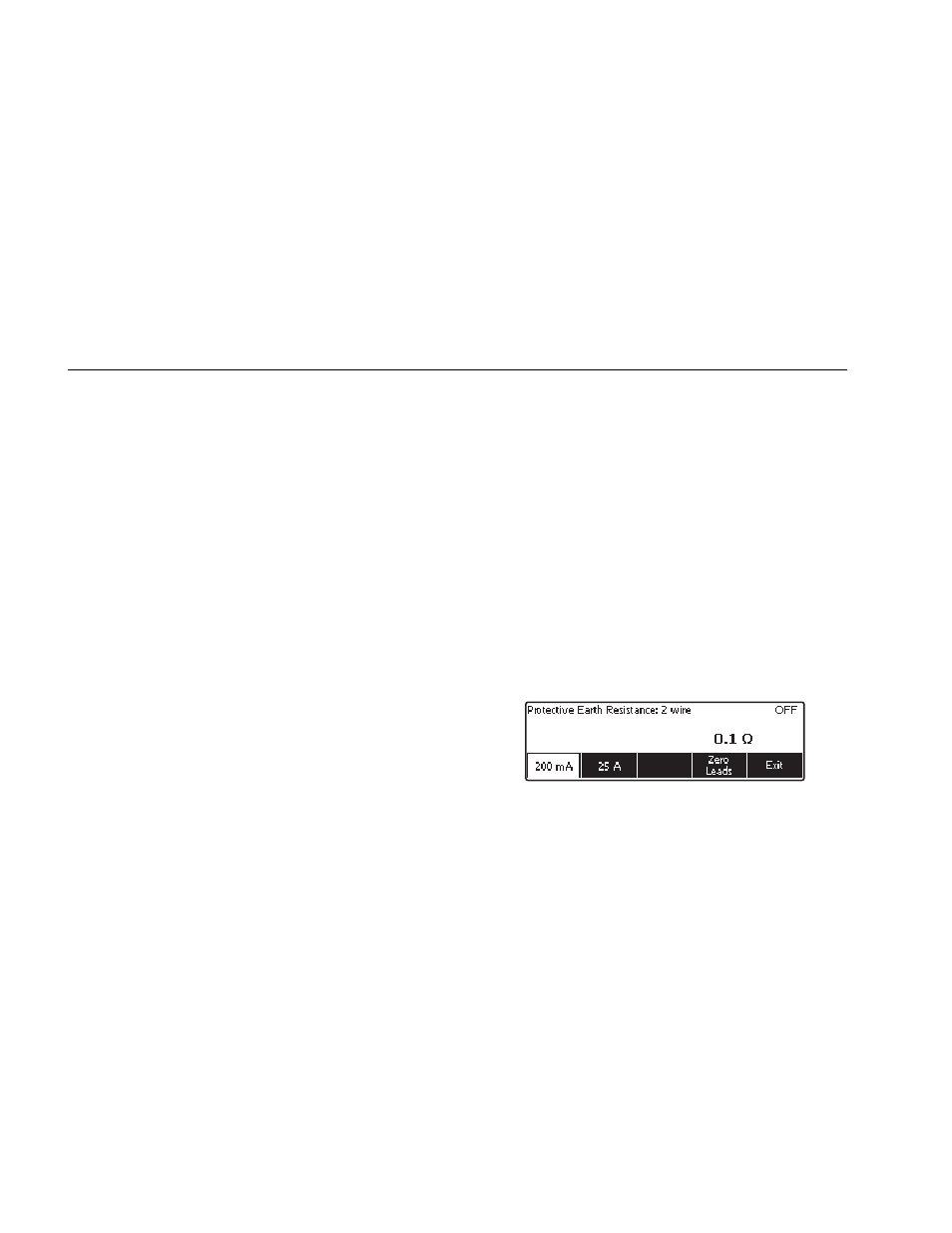

faw06.eps
Figura 6. Medición de la resistencia de tierra del
dispositivo bajo prueba
Se requiere una lectura de resistencia baja para
confirmar una buena conexión a tierra por medio del
