Electrical Safety Analyzer
Encendido del analizador
11
Encendido del analizador
Nota
Para asegurarse de que el indicador de alta
tensión esté funcionando, observe que se
ilumine durante la autoprueba de encendido.
Pulse el interruptor eléctrico del panel posterior de modo
que el lado “I” del interruptor eléctrico de CA quede
presionado. El analizador realizará una serie de
autopruebas y luego mostrará el mensaje que aparece en
la figura 4 cuando la autoprueba se haya completado
satisfactoriamente.
faw05.eps

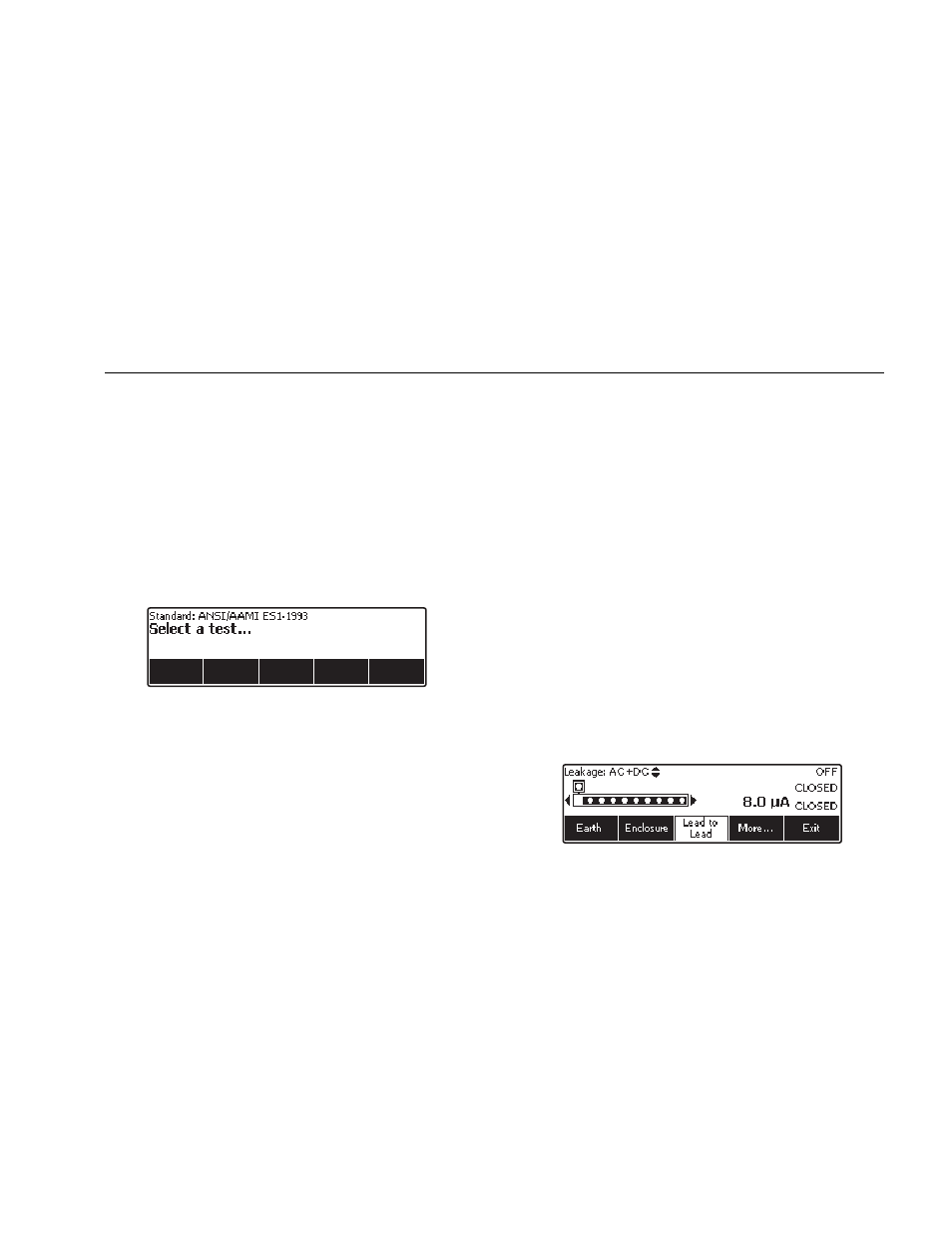

Figura 4. Analizador listo para el uso
Durante la autoprueba, el analizador comprueba su
entrada de CA de la red principal para determinar la
polaridad correcta, la integridad de la conexión a tierra y
el nivel de tensión. El indicador de tensión alta se ilumina
brevemente durante la autoprueba. Si la polaridad está
invertida, el analizador indica esta condición y permite
que la polaridad se invierta internamente. Si la conexión
a tierra está abierta, el analizador muestra este fallo. Si la
tensión de la red principal es demasiada alta o
demasiada baja, el analizador muestra este fallo y no
continúa hasta que se corrija la tensión de alimentación y
se apague y vuelva a encender el ESA620.
Ajuste del contraste de la pantalla
Cuando el analizador muestra el menú de inicio ilustrado
en la figura 4, pulse  o  para aumentar o disminuir el
contraste de la pantalla. Pulse la tecla programable Done
(Terminado) para salir de la configuración del contraste.
Acceso a las funciones del analizador
Para cada función de prueba y configuración, el
analizador utiliza una serie de menús para acceder a
diversas pruebas y variables de configuración del
analizador. Tal como se muestra en la figura 5, el
analizador indica diversas pruebas de corrientes de fugas
a lo largo de la parte inferior de la pantalla. También
aparece una opción Exit (Salir) que le permite salir de las
pruebas de corriente de fuga. La pulsación de una tecla
programable (F1 a F5) bajo una prueba específica hará
que el analizador se prepare o realice la prueba
seleccionada.
faw04.eps
Figura 5. Menú Leakage Current (Corrientes de fuga)
