Electrical Safety Analyzer
Pruebas de seguridad eléctrica
13
Realización de una prueba de resistencia de la
línea de tierra (o toma de tierra de protección)
La prueba de resistencia de la línea de tierra (o toma de
tierra de protección) mide la impedancia entre el terminal
PE del receptáculo de prueba del analizador y las piezas
conductoras expuestas del dispositivo bajo prueba que
están conectadas a la tierra de protección del dispositivo
bajo prueba.
Antes de realizar cualquier prueba de fugas con el
analizador, es mejor comprobar la integridad de la
conexión a tierra entre la toma de tierra del receptáculo de
prueba del analizador y la toma de tierra de protección o
caja del dispositivo bajo prueba.
Para realizar una prueba de resistencia de la línea de
tierra:
1. Pulse
 para acceder al menú de la función de
resistencia.
2. Conecte un extremo del conductor de prueba a la
toma Ω /A tal como se muestra en la figura 4.
• Si va a utilizar una sonda para accesorios,
conéctela al otro extremo del conductor de prueba
y coloque la punta de la sonda en la patilla de
conexión a tierra del receptáculo de prueba del
analizador (toma de entrada negra).
• Si va a utilizar un accesorio de pinzas de
conexión, conéctelo al otro extremo del conductor
de prueba, coloque el adaptador de borne nulo en
la patilla de conexión a tierra del receptáculo de
prueba del analizador (toma de entrada negra) y
conecte la pinza de conexión al adaptador de
borne nulo.
3. Pulse la tecla programable Zero (Conductores a cero).
El analizador pone a cero la medición para cancelar la
resistencia del conductor de prueba.
4. Conecte el conductor de prueba que proviene de la
toma roja a la caja del dispositivo bajo prueba o
conexión de tierra de protección.
5. Enchufe el cable de alimentación proveniente del
dispositivo bajo prueba en el receptáculo de prueba
del analizador. La resistencia medida se muestra tal
como aparece en la figura 7 después de realizar una
conexión del dispositivo bajo prueba.

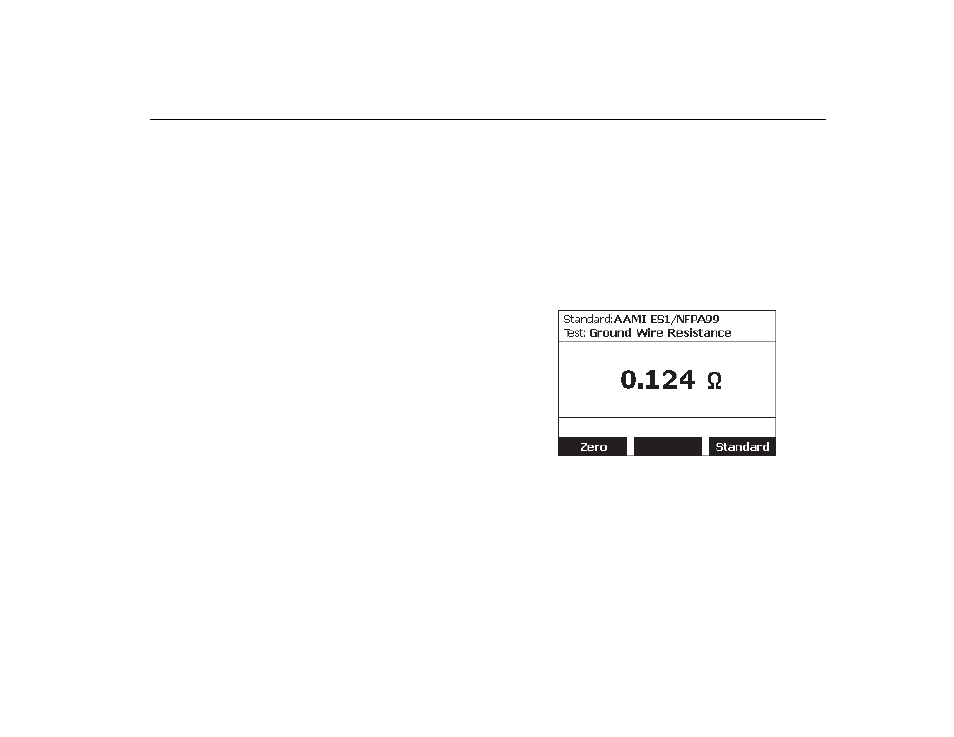

Figura 7. Prueba de resistencia de la línea de tierra
 Advertencia
Para evitar descargar eléctricas, retire el
adaptador de borne nulo del receptáculo de
prueba después de realizar una prueba de cero
del conductor de prueba. El receptáculo de
prueba es potencialmente peligroso durante
algunas condiciones de la prueba.
