Fluke Biomedical ESA609 - Manual (Página 17)

Electrical Safety Analyzer
Familiarización con el instrumento
5
Familiarización con el instrumento
Panel frontal
La figura 1 y la tabla 2 describen los controles y las
conexiones del panel frontal del analizador.
2
5
6
1
4 3
hpf116.eps

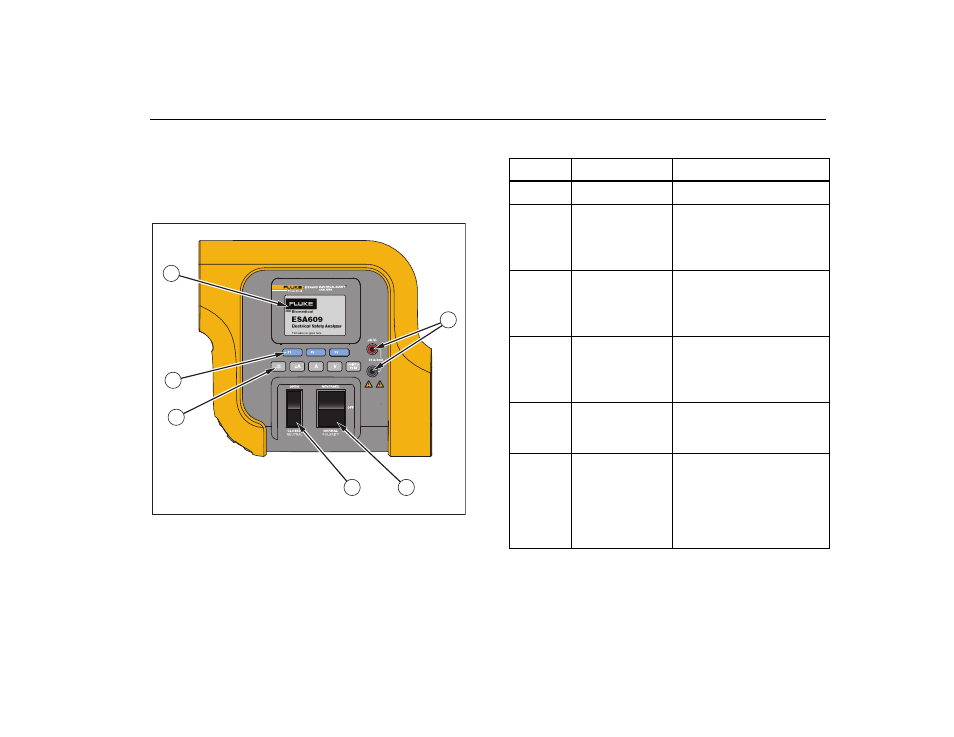

Figura 1. Controles y conexiones del panel frontal
Tabla 2. Controles y conexiones del panel frontal
Elemento Nombre Descripción
 Pantalla Pantalla LCD.

Tomas de
entrada
Conectores conductores de
prueba. Permiten realizar
las conexiones del
dispositivo bajo prueba.

Interruptor
basculante de
control de
polaridad Cambia la polaridad de la
conexiones de salida del
equipo de normal a inversa,
y viceversa.

Interruptor
basculante de
control de la
conexión neutra Cambia la configuración de
la conexión neutra de
abierta a cerrada.

Botones de
funciones de
prueba Selecciona las diversas
funciones de prueba del
analizador.

Teclas
programables de
función
Permiten seleccionar las
opciones que aparecen en
la pantalla LCD, justo
encima de cada una de las
teclas programables de
función.
