Cierres presurizados duales - Instrucciones de instalación
4 Diseños de cierre de guía de bola
La bola de guía sustituye a los tornillos prisioneros de la guía del cierre y con-
cede las siguientes características:
• Compensa por el ajuste axial del eje para reajustar el rodete.
• Compensa por el movimiento axial del eje debido a la expansión térmica o a
la carga mecánica del equipo.
• Mantiene una guía de cierre positiva sin aplicar dimensiones de ajuste de cierre.
4.1 Siga las instrucciones de la sección 2 o 3, las marcas escritas A o B son innece-
sarias.
4.2 Deslizar la unidad de cierre rotatorio por el eje o la camisa hacia abajo, hasta
que la indentación pre-perforada en el eje o la camisa quede justo debajo del

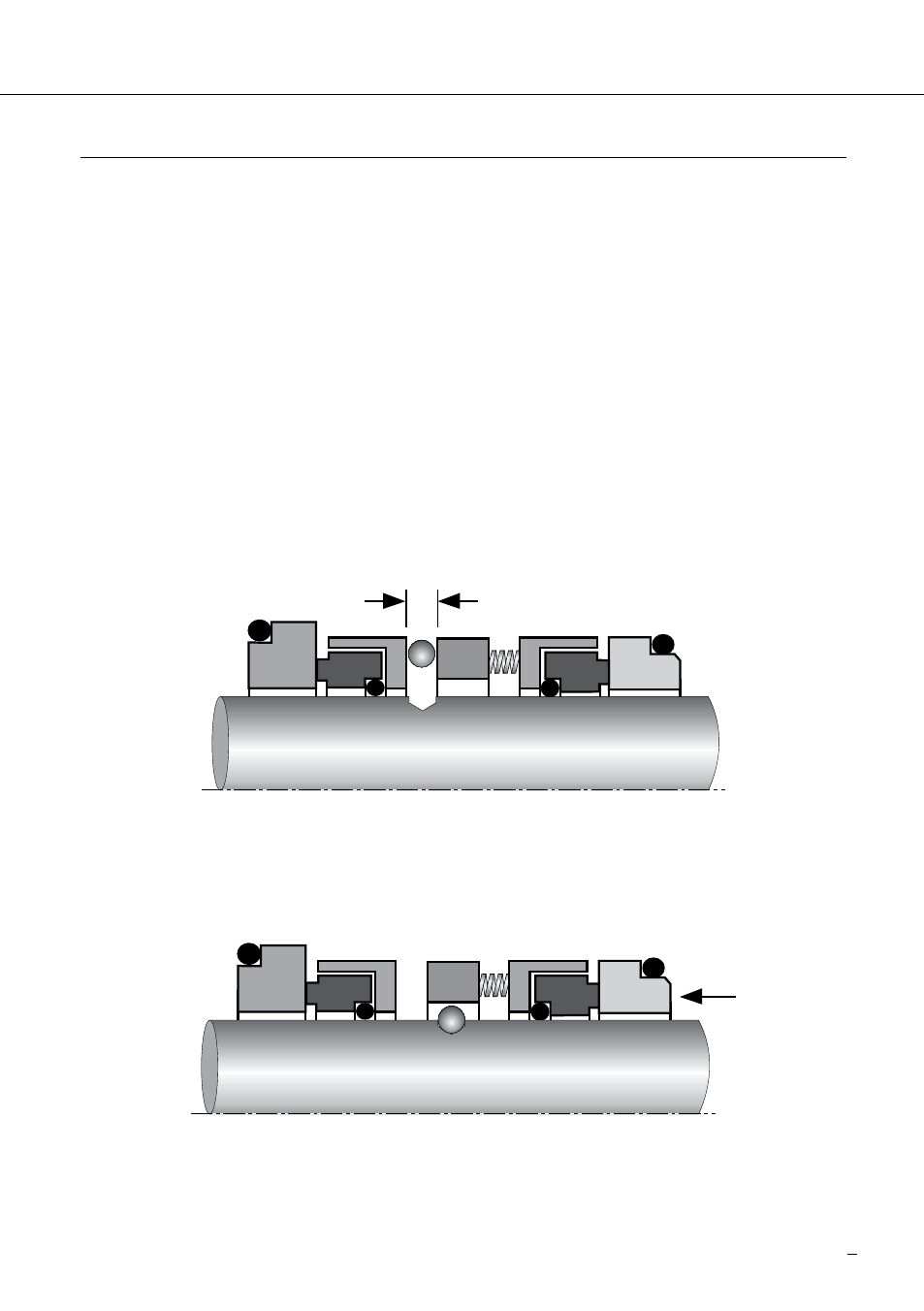

hueco del muelle. Insertar la bola dentro de la indentación pre-perforada. Ver fig. 2.
Figura 2
4.3 Deslizar la unidad de cierre rotatorio hacia adelante para encerrar la bola en la
ranura de la guía del cierre. Ver fig. 3.
Figura 3
4.4 Terminar el cierre y la unidad de bombeo siguiendo las instrucciones de las
secciones 2 y 3.
