Cargadoras de residuos de 8 y 10 pulg. 5
Sección
MONTAJE
2

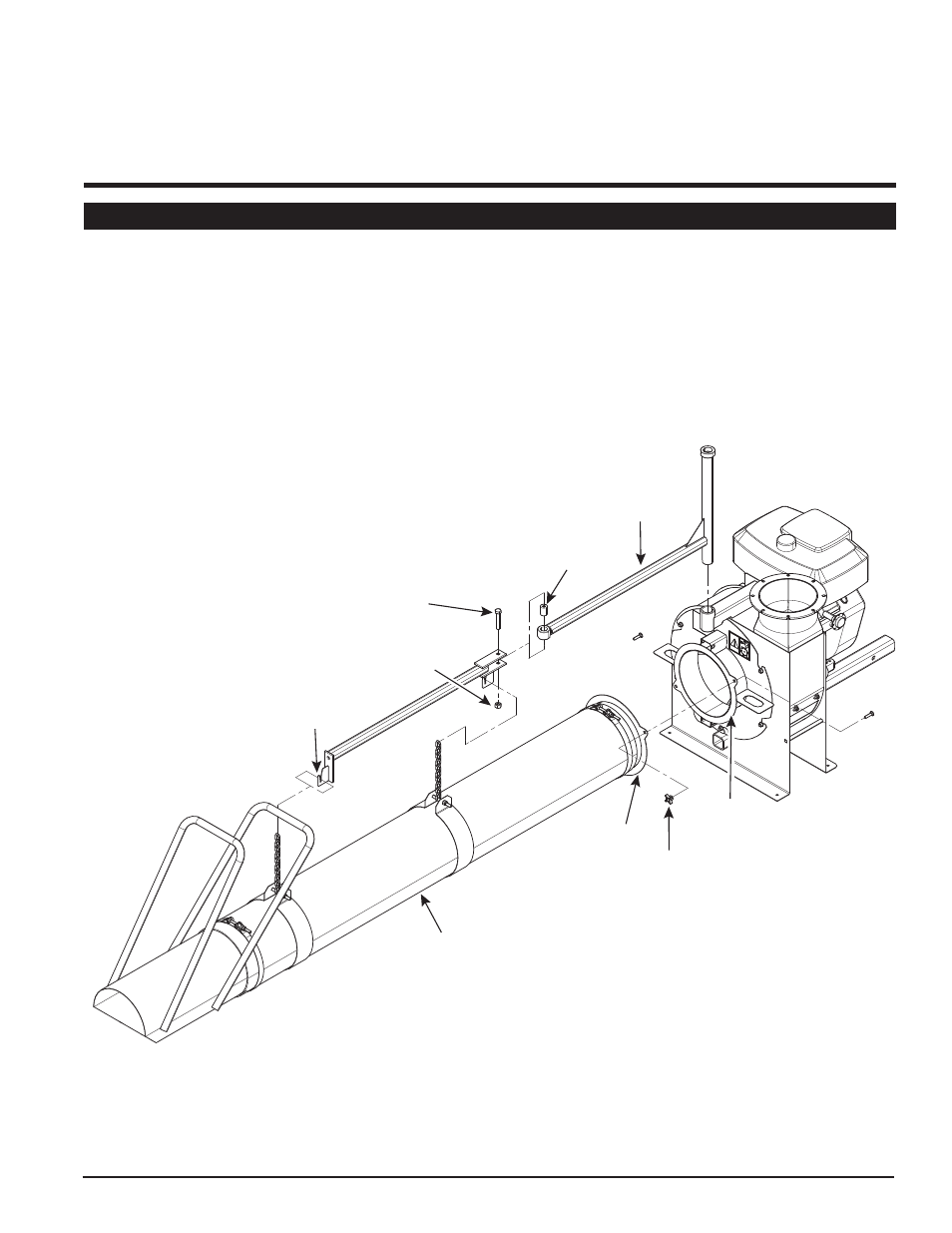

2.1 FIJACIÓN DE LA MANGUERA DE ASPIRACIÓN
PERNO DE
1/2 PULG.(13 mm) X
2-3/4 PULG. (70 mm)
INTERMEDIARIO
TUERCA DE
½ PULG. (13 mm)
ADAPTADOR DE
CONEXIÓN DE
ENTRADA DE
LA MANGUERA
PIEZA SOLDADA
DE ENTRADA DEL
VENTILADOR
PERILLA
SOPORTE DE
LA MANGUERA
MANGUERA
GANCHOS DE
SOPORTE DE
LA MANGUERA
1. Fije el adaptador de la conexión de entrada de la manguera a la pieza
soldada de entrada del ventilador con las dos perillas provistas.
2. Ensamble los dos soportes para manguera con el perno de 1/2 pulg.
x 2-3/4 pulg. (13 mm x 70 mm), intermediario y tuercas de 1/2 pulg.
(13 mm) provistos en el kit del propietario.
3. Inserte el soporte de la manguera dentro del intermediario de la carcasa
del ventilador.
4. Conecte la manguera al soporte de la manguera enganchando los
eslabones en los ganchos de soporte de la manguera.
