Cargadoras de residuos de 8 y 10 pulg. 11
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA

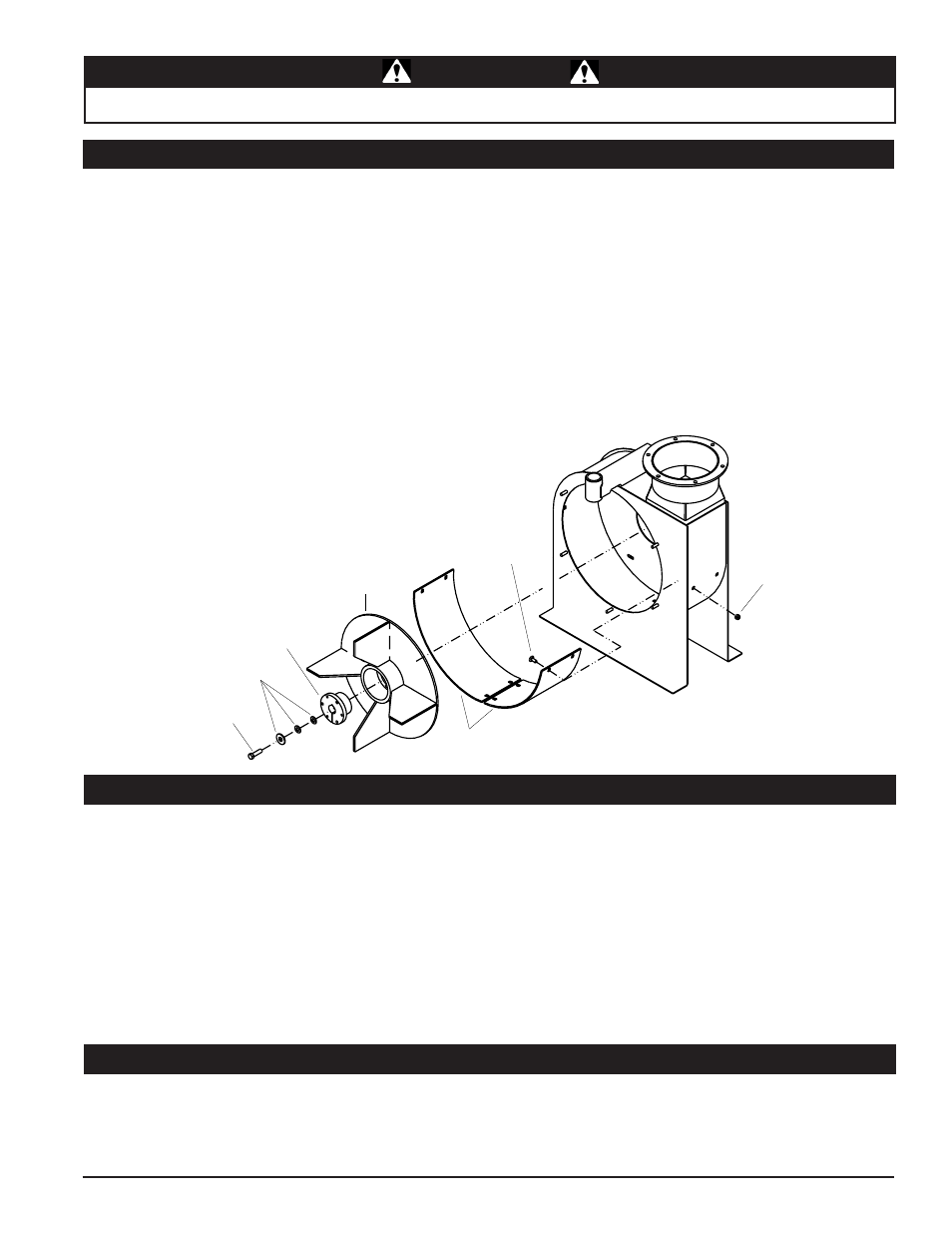

5.4 REEMPLAZO DEL REVESTIMIENTO DE DESGASTE
En los modelos de motores de 390 cc y 570 cc se pueden
reemplazar los revestimientos de desgaste de la carcasa del
ventilador. Para reemplazar los revestimientos de desgaste:
1. Apague el motor y deje que el rotor de detenga por
completo.
2. Retire de la carcasa del ventilador la pieza soldada de entrada
del ventilador.
3. Retire el perno de 7/16 pulg. (11 mm) x 1-1/2 pulg. (38 mm)
y la arandela del extremo del cigüeñal del motor.
4. Retire el manguito y el rotor del cigüeñal del motor.
5. Desde la parte externa de la carcasa de la cargadora de
residuos, retire ocho tuercas con cubierta de nylon de
5/16 pulg. (8 mm) que sostienen los dos revestimientos de
desgaste.
6. Retire los revestimientos de desgaste viejos e instale los
nuevos.
REVESTIMIENTOS
DE DESGASTE
ROTOR
MANGUITO
PERNO DE
7/16" (11 mm) X
1-1/2 (38 mm)
ARANDELAS
PERNO CON CABEZA DE
HONGO DE 5/16 pulg.
(8 mm) x 3/4 pulg. (19 mm)
TUERCA CON
CUBIERTA DE
NYLON DE
5/16 PULG.
(10 mm)
La cargadora de residuos está diseñada para ser utilizada en
climas bastante secos. Los materiales húmedos pueden obstruir
el rotor o la manguera, al igual que demasiados residuos y palos
largos. Un rotor obstruido atasca el motor y puede detenerlo si el
rotor está seriamente taponado. Para desobstruir el rotor:
1. Apague el motor y deje que el rotor se detenga por
completo.
2. Retire el cable de la bujía de encendido.
3. Afloje las seis tuercas de de 5/16 pulg. (8 mm) que sujetan
la pieza soldada de entrada con el bastidor de la cargadora
de residuos.
4. Gire la conexión de entrada de aspiración en el sentido de
5.5 DESCONEXIÓN DEL ROTOR
1. Si la manguera se obstruye durante la operación, enderece
la manguera y será posible desalojar la obstrucción.
2. Si enderezando la manguera no consigue desobstruirla,
sacúdala con un movimiento de arriba a abajo o de lado a
lado.
5.6 DESCONEXIÓN DE LA MANGUERA DE CONEXIÓN DE ENTRADA
7. Instale los revestimientos de desgaste nuevos con ocho
pernos con cabeza de hongo de 5/16 pulg. (8 mm) x
3/4 pulg. (19 mm) y tuercas con cubierta de nylon. Coloque los
pernos con cabeza de hongo desde el interior de la carcasa
de la cargadora de residuos. Aplique un par de torsión de 17
lb-pie a las piezas metálicas.
8. Vuelva a instalar el manguito y el rotor en el cigüeñal del
motor.
9. Vuelva a instalar el perno de 7/16 pulg. (11 mm) x 1-1/2 pulg.
(38 mm) y la arandela en el cigüeñal del motor. Aplique un
par de torsión de 50 lb-pie.
10. Asegúrese de que haya aproximadamente 1/4 pulg. (6 mm)
de espacio libre entre la carcasa del ventilador y la placa
del rotor.
las agujas del reloj para retirarla.
5. Revise si hay obstrucciones en la manguera y despeje los
residuos del rotor.
6. Gire manualmente el rotor para cerciorarse de que esté
despejado.
7. Coloque la pieza soldada de entrada sobre las seis tuercas
del bastidor y gírela en el sentido opuesto a las agujas del
reloj para fijar los pasadores en las ranuras de la pieza
soldada. Aplique un par de torsión de 17 lb-pie a las tuercas
de 5/16 pulg. (8 mm).
8. Reconecte el cable de la bujía de encendido y reanude la
operación.
3. Si la obstrucción continúa después de realizar los pasos
anteriores, apague el motor y espere a que todas las partes
móviles se hayan detenido. Después, retire la manguera de
la carcasa del ventilador y desobstruya la manguera con la
mano.
