CHIPEADORA/TRITURADORA/SOPLADOR DE 5 PULGADAS
17
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
7. Con una maza de caucho, dé golpecitos en el extremo del
eje del rotor para obtener una holgura de 1/16 pulg. (2 mm) a
1/8 pulg. (3 mm). Gire el rotor y verifique la holgura en todas
las hojas chipeadoras.
8. Una vez que se haya establecido la holgura, los collarines
de sujeción deberán ser instalados y apretados nuevamente.
Con un punzón y un martillo, gire los collarines de sujeción
en la dirección de la rotación del eje (es decir, en el sentido
opuesto a las agujas del reloj sobre el cojinete trasero y en
el sentido de las agujas del reloj sobre el cojinete delantero)
y fíjelos con un golpeteo de martillo. Apriete los tornillos de
fijación del collarín de sujeción.
9. Afloje los tornillos de sujeción que sostienen la polea de la
correa sobre el eje del rotor. Mueva la polea sobre el eje de
modo que esté alineada con la polea de accionamiento del
motor (modelos remolcables) o polea de accionamiento de
la PTO (modelos de PTO). El movimiento aplicado a la polea
deberá ser igual en magnitud y de sentido opuesto que el
aplicado al rotor.
10. Asegúrese de que la llave de accionamiento de la polea
esté bien asentada debajo de la polea y apriete los tornillos
de fijación.
11. Verifique la alineación de la polea apoyando un canto recto
en las caras de las poleas. Las caras de las poleas deberán
estar alineadas. De lo contrario, establezca la polea que va
a ajustar y repita la verificación de alineación.
12. Reemplace la protección de la correa y la tapa de plástico
del cojinete.

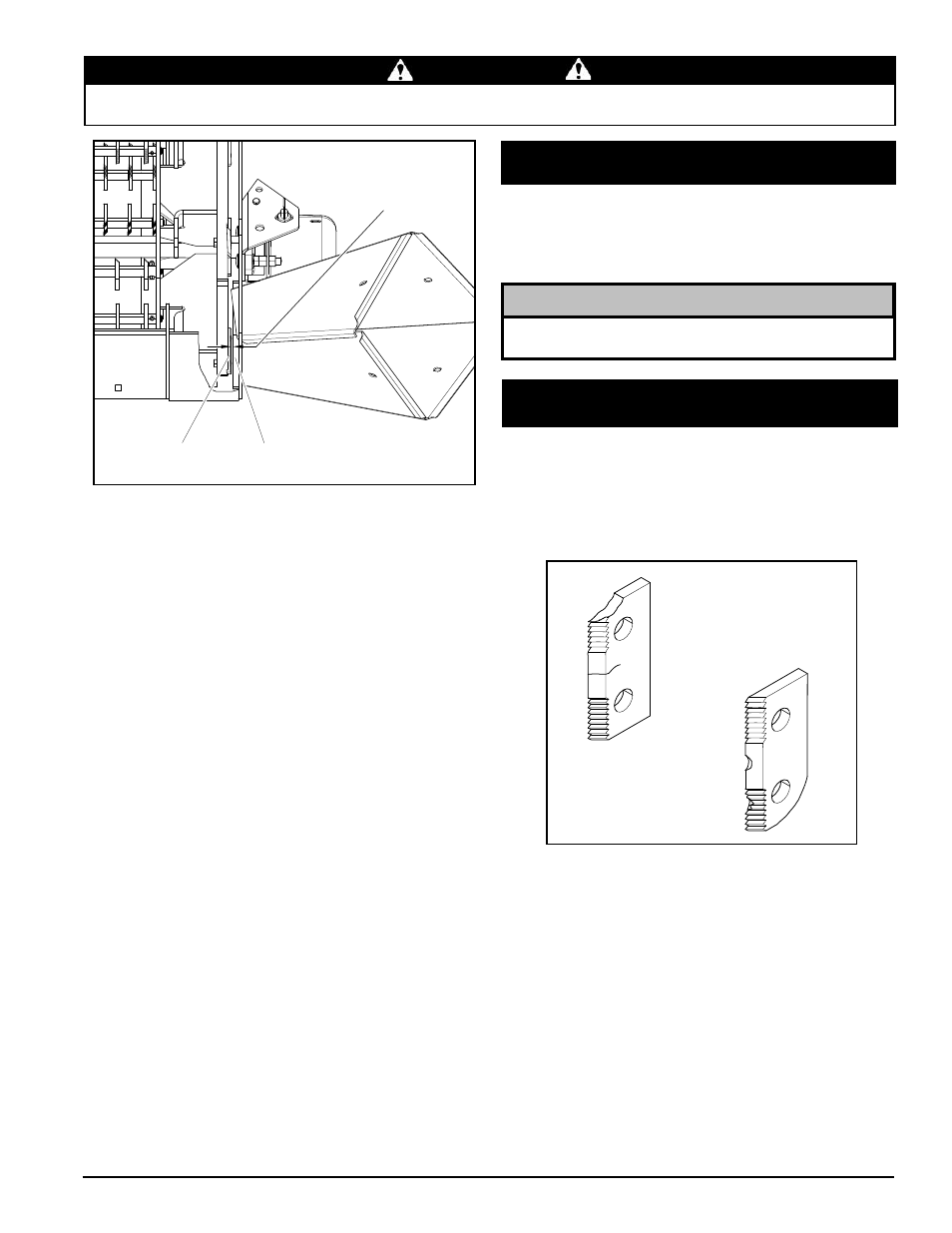

Figura 5.4, Holgura requerida en hoja chipeadora (vista desde la parte
superior de la chipeadora)
Figura 5.5, Ejemplos de los daños a cuchillas
BLOQUE DE LA
CHIPEADORA
HOJAS
CHIPEADORAS
HOLGURA DE
1/16 PULG. (2 mm) A
1/8 PULG. (3 mm)
5.7 CAMBIO DE CUCHILLOS TRITURADO-
RA
5.8 MANTENIMIENTO DEL CUCHILLA
TRITURADOR
NOTA
Nunca vuelva a usar ejes de rotor o pernos y tuercas si
presentan signos de desgaste o mal uso. Instale nuevos.
Para volver a colocar los cuchillos trituradora o espaciadores,
Shredder orden Kit Cuchillo, 77613-00.
Siga las instrucciones de instalación completas, 77614-00.
No trate de afilar los cuchillos trituradora. Inspeccione las
cuchillas con frecuencia para detectar signos de daños.
Si un cuchillo ni fisuración o se rompe en cualquier forma,
debe ser sustituido inmediatamente. (Para obtener servicio,
Kit Cuchillo Shredder, 77613-00).
