Echo Bear Cat SC5720B - Manual (Página 10)

CHIPEADORA/TRITURADORA/SOPLADOR DE 5 PULGADAS
6
Sección
MONTAJE
2
2.2 FIJACIÓN DEL ENGANCHE DEL RE-
MOLQUE
2.1 FIJACIÓN DE LAS RUEDAS DEL
REMOLQUE
2.3 FIJACIÓN DEL CONDUCTO DE LA
CHIPEADORA
1. Apoye una rueda en un cubo y alinee los agujeros de la rueda
con los pasadores del cubo.
2. Rosque los pernos de la rueda en los pasadores del cubo
y aplique un par de torsión de 75 lb-pie. Siga un patrón en
forma de cruz al apretar los pernos de la rueda.
3. Repita la operación para la otra rueda.
1. En primer lugar, fije la barra de enganche (10) al canal del
enganche de la parte inferior del remolque con dos pernos de
3/8 pulg. (10 mm) x 3 1/4 pulg. (82.55 mm) (1), arandelas (2)
y tuercas con cubierta de nylon(3), y uno pernos de 3/8 pulg.
(10 mm) x 3 pulg. (76 mm) (4) dos arandelas (2) y tuercas
con cubierta de nylon (3) (Figura 2.1).
2. NOTA: Se utilizará tres abrazadera con revestimiento (8) para
montar y encaminar el arnés de cableado (Figura 2.1 y 2.3).
Coloque el arnés de cableado antes de fijar la abrazaderas
en su lugar sobre el pernos. Vea la figura 2.1 y 2.3 para ubicar
la abrazaderas y los detalles de montaje.
3. A continuación, coloque las dos placas de enganche (5) sobre
el eje y fíjelas a la barra de enganche con dos pernos de ½ (13
mm) x 3 ¼ pulg. (83 mm) (6), quatro arandelas (7) y tuercas
de centrado(9) como se ilustra en la Figura 2.1.
1. Utilice un soporte o aparejo para sostener el conducto de la
chipeadora en su lugar sobre el bastidor de ésta.
2. Monte el conducto a la caja de la chipeadora con seis pernos
con cabeza de hongo de 3/8 pulg. (10 mm) x 1 pulg. (25
mm), arandelas y tuercas con cubierta de nylon.

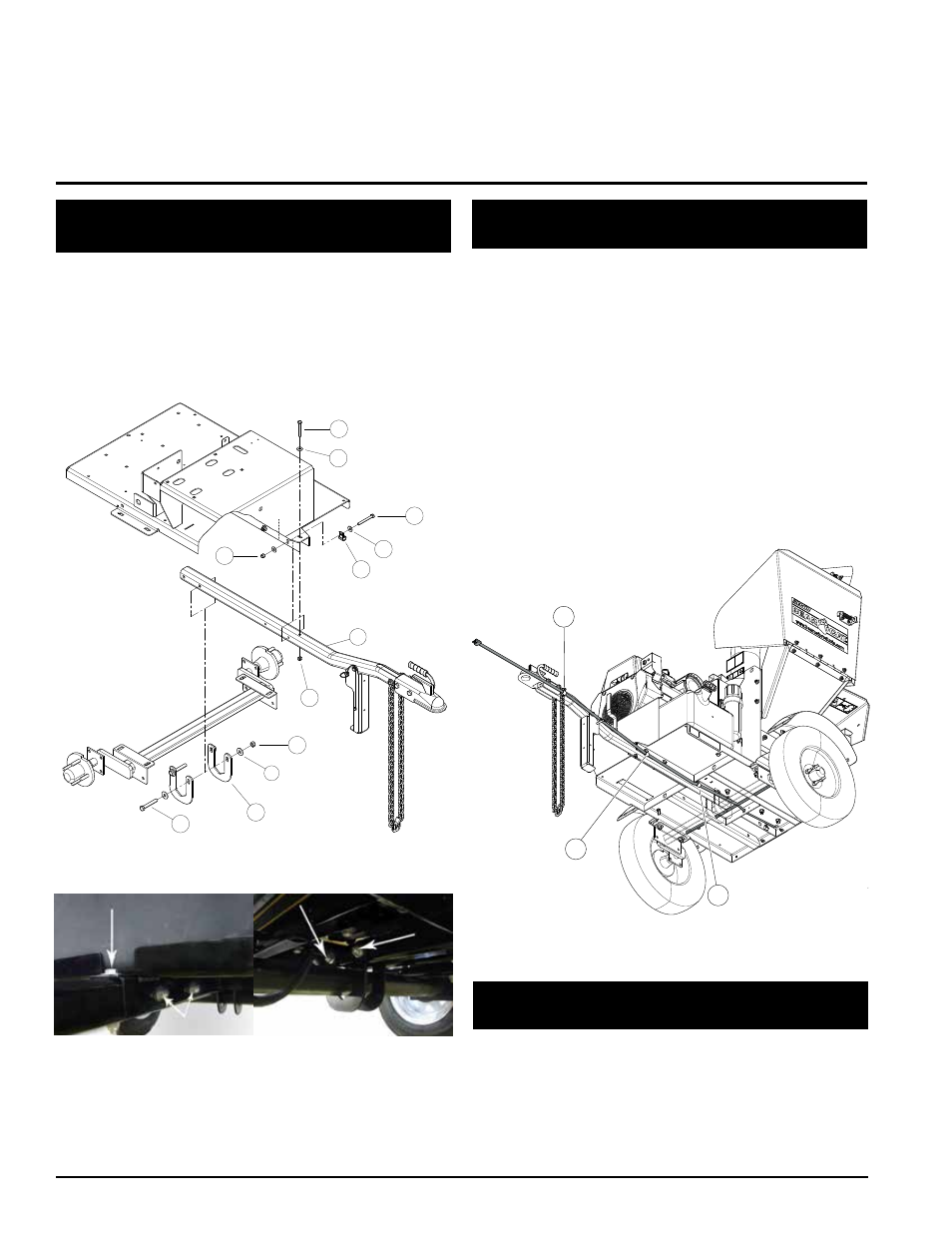

Figura 2.1, El enganche se cumplen Modelo no-CE
Figura 2.3, Mazos de cables de enrutamiento (conforme con las nor-
mas de CE)
8
8
8
10
7
5
9
4
2
2
8
6
3
3
1
Figure 2.2, El enganche lugares de colocación
