CHIPEADORA DE 12 PULGADAS
20
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN, RETIRE LA
LLAVE, DESCONECTE LOS CABLES DE LA BATERÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA

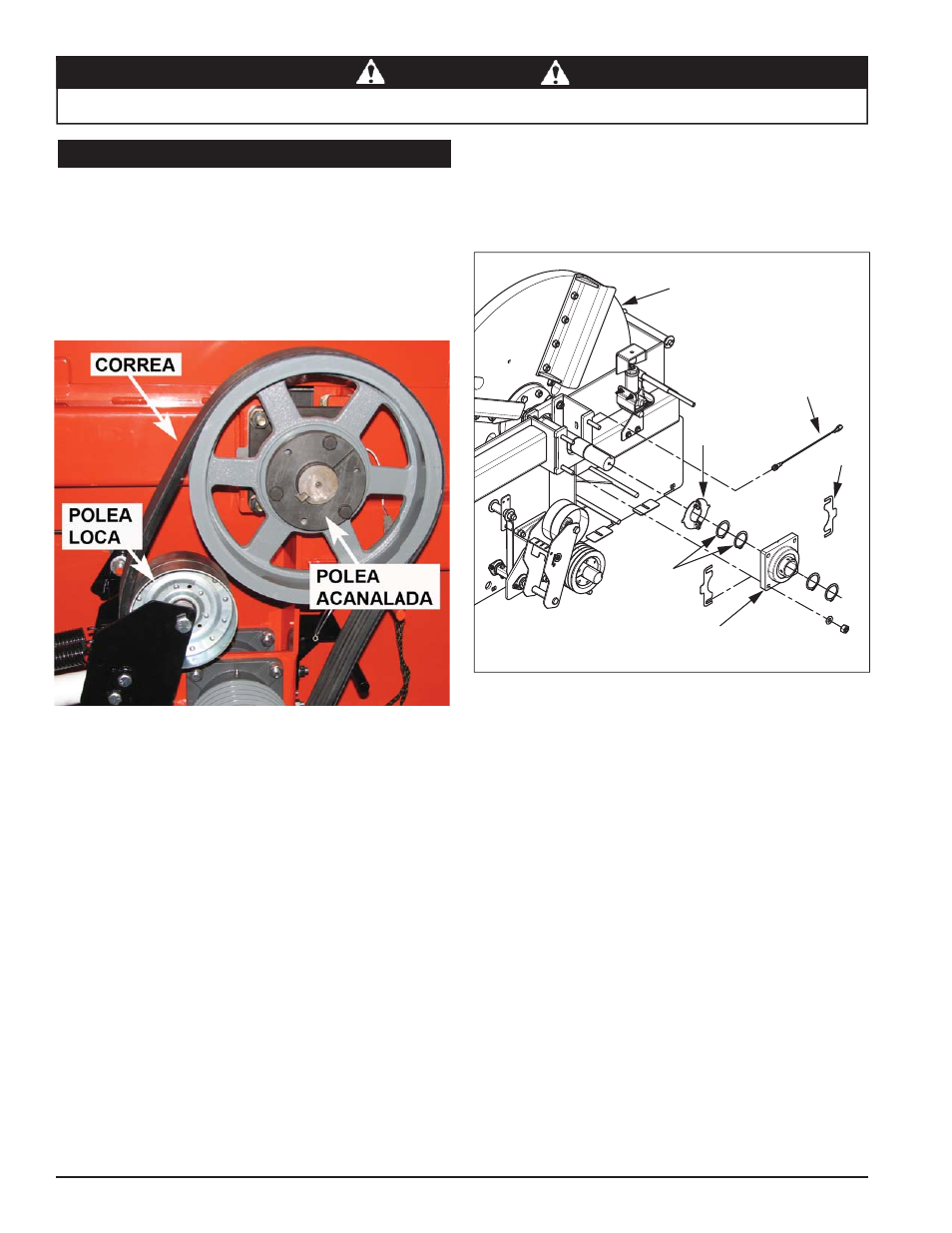

5.13 REEMPLAZO DE LOS COJINETES
SENSOR DE
PROXIMIDAD
SOPORTES
ANILLOS
ELÁSTICOS
COJINETE
FRONTAL
ROTOR
SUPLEM
Haga girar el conducto de descarga hacia el costado
1.
de la carretera de la chipeadora.
Retire los dos pernos de 1/2 pulg. que sujetan la
2.
cubierta del rotor.
Levante la cubierta del rotor con el elevador lo
3.
suficiente para que se apoye en el conducto de
descarga y asegúrela. Pesa aproximadamente 425
libras (193 kg).
Retire el perno de 1/2 pulg. de la polea loca y póngalo
4.
a un lado.
Retire la correa de la polea superior.
5.
Retire la polea acanalada insertando una clavija en los
6.
orificios que no se utilizan para instalarla.
Retire del manguito los pernos de fijación.
7.
Deslice el manguito y la polea acanalada fuera del eje
8.
del rotor y póngalos a un lado.
Asegure el rotor en posición tensándolo con el elevador.
9.
Armado, pesa aproximadamente 987 libras (448 kg).
Retire el sensor de proximidad y sus soportes, y
10.
póngalos a un lado. (Esto es para evitar daños al
sensor).
Retire los cuatro pernos de 5/8 pulg. que sujetan el
11.
cojinete frontal en posición.
Afloje los tornillos de fijación del cojinete frontal.
12.
Limpie el eje con tela de esmeril para facilitar la
13.
extracción de los cojinetes.
Retire el anillo elástico frontal y póngalo a un lado.
14.
Deslice el cojinete frontal fuera del eje y póngalo a
15.
un lado.
Retire el anillo elástico posterior.
16.
Afloje y retire los cuatro pernos de 5/8 pulg. que sujetan
17.
el cojinete posterior en posición.
Levante el rotor para retirarlo de la carcasa y
18.
asegúrelo.
Retire el cojinete posterior.
19.
Reemplace el cojinete posterior e instálelo.
20.
Coloque el anillo elástico posterior nuevamente en el
21.
eje, asegurándose de que se asiente correctamente.
Vuelva a instalar el rotor en la carcasa.
22.
Instale los cuatro pernos de 5/8 pulg. en el cojinete
23.
posterior y levante el rotor completamente en las
ranuras. Ajuste con un par de torsión de 175 lb-pie
(238 Nm).
Reemplace el cojinete frontal e instálelo.
24.
Reemplace el anillo elástico frontal.
25.
Instale los cuatro pernos de 5/8 pulg. en el cojinete
26.
frontal. Asegúrese de que el rotor quede instalado
perpendicularmente y que la holgura de las cuchillas
sea de 3/16 pulg. para la cuchilla más próxima al
bloque y de 3/8 pulg. para la cuchilla más alejada de
este. Si es necesario, coloque un suplemento y vuelva
a ajustar. Ajuste los pernos del cojinete con un par de
torsión de 175 lb-pie (238 Nm) antes de continuar;
luego, ajuste los tornillos de fijación del cojinete a 200
lb-pulg. (22 Nm).
