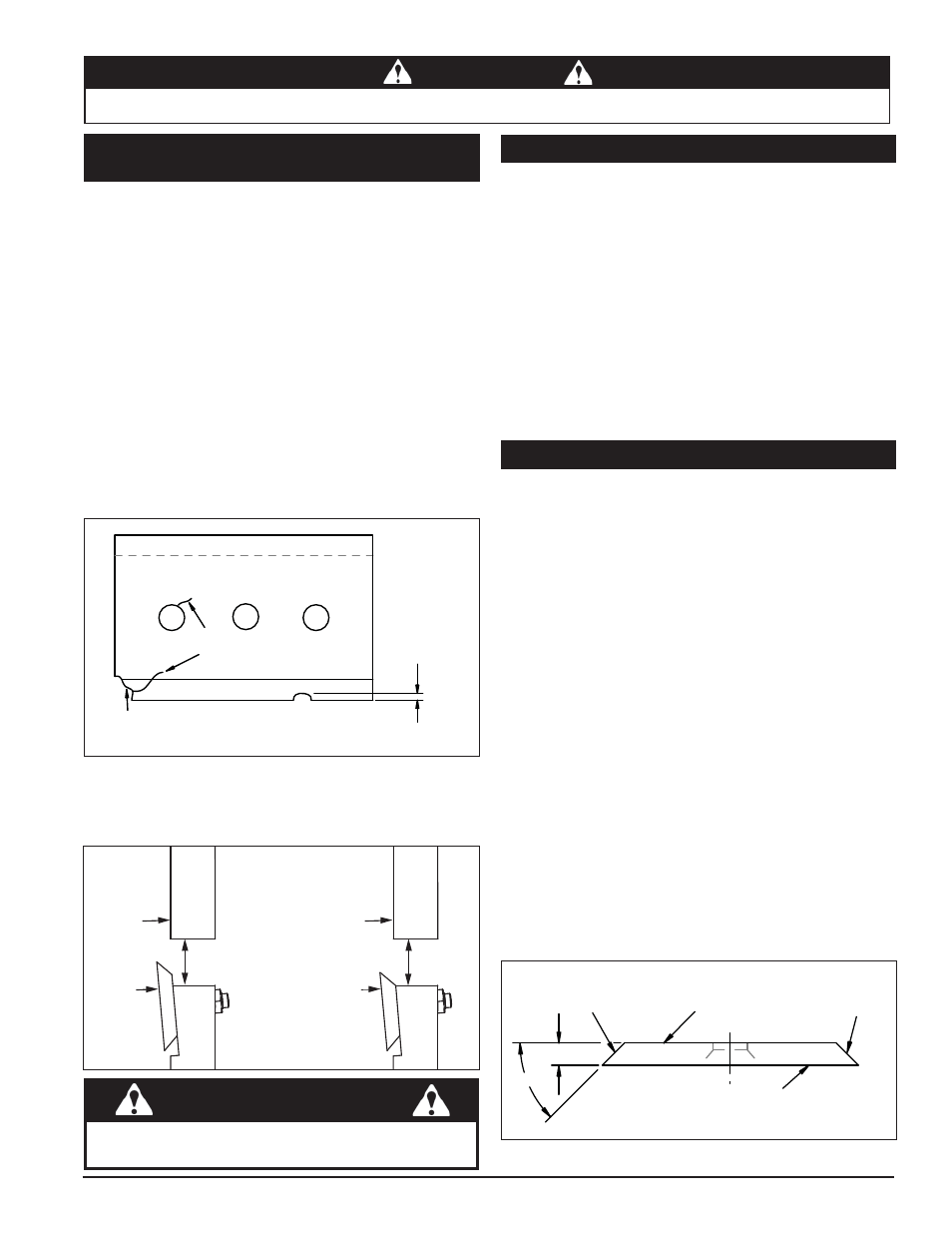

CHIPEADORA DE 12 PULGADAS 15
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN, RETIRE LA
LLAVE, DESCONECTE LOS CABLES DE LA BATERÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Levante la cubierta de acceso al cuchillo usando el gato 1.
(sección 4.8) y asegúrela con la clavija de bloqueo.
Gire el disco hasta que una cuchilla chipeadora resulte 2.
accesible.
Asegure el disco para evitar su movimiento mientras retira 3.
las cuchillas chipeadoras.
Retire los tres pernos de 5/8 pulg. (16 mm) x 3 pulg. 4.
(76 mm) y sus tuercas que fijan la cuchilla chipeadora al
disco y retire la cuchilla; repita el procedimiento para las
restantes cuchillas.
Inspeccione las cuchillas para ver si hay grietas o 5.
mellas. Si se presentan grietas, reemplace las cuchillas.
Si no se puede eliminar el mellado afilando la cuchilla,
reemplácela.
Se pueden afilar ambos extremos de la cuchilla
5.2 MANTENIMIENTO DE LAS CUCHILLAS
CHIPEADORAS 5.3 RETIRO DE LAS CUCHILLAS
5.4 AFILADO DE LAS CUCHILLAS
Las cuchillas chipeadoras eventualmente se desafi larán,
difi cultando el picado y agregando un esfuerzo adicional a la
máquina. VERIFIQUE EL FILO DE LAS CUCHILLAS CADA
5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al alimentar el material
en la chipeadora.
• Las ramas de diámetro pequeño no se introducen solas.
• Las astillas se descargan de manera despareja o
presentan colas fibrosas, especialmente al picar ramas
verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que
1/8 pulg. (3 mm) (ver abajo).
Las cuchillas se pueden amolar en una amoladora de banco
o las puede amolar un profesional.
Nunca afile o amole las superficies de montaje de las 1.
cuchillas. Esto hará que gire el filo y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
Vuelva a amolar el borde en ángulo de las cuchillas 2.
chipeadoras a 45 grados. Asegúrese de usar algún tipo
de accesorio para sostener la cuchilla debidamente en
el ángulo correcto.
Sea cuidadoso en el amolado de modo que la cuchilla 3.
no se recaliente y cambie de color. Esto eliminará las
propiedades del tratamiento térmico.
Use tiempos de amolado cortos y enfríe con agua o algún 4.
tipo de refrigerante líquido.
Retire la misma cantidad de cada cuchilla para mantener 5.
el equilibrio del rotor.
Las imperfecciones pequeñas tales como mellas, 6.
rebabas sobre la parte plana de la cuchilla no afectarán
el rendimiento de picado de la máquina.
Para cuchillas que han sido afiladas repetidas veces, 7.
asegúrese de que la superficie afilada se extienda más
allá de la abertura de la ranura chipeadora. Si no se
extiende más allá de la abertura, se deberán reemplazar
las cuchillas.
MELLA MAYOR
QUE 1/8 PULG.
(3 mm)
GRIETA MAYOR
QUE 1/8 PULG.
(3 mm)
ESQUINA
ROTA
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá de
la ranura chipeadora (ver abajo).
NUEVA
CUCHILLA
RANURA
DE PICADO RANURA
DE PICADO
DISCO DE
CHIPEADORA DISCO DE
CHIPEADORA
LA CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
ADVERTENCIA
¡Las cuchillas chipeadoras son fi losas! Sea precavido al
trabajar en una máquina para evitar lesiones.
SUPERFICIE DE MONTAJE
(NO AFILAR)
SUPERFICIE DE MONTAJE
(NO AFILAR)
SUPERFICIE
AFILADA
SUPERFICIE
AFILADA
45°
.63
