CHIPEADORAS DE 6 PULGADAS
14
OPERACIÓN
La máquina está equipada con un controlador Plus 1. El
controlador supervisa las RPM del disco de la chipeadora y regula
el rodillo de alimentación.
Cuando las RPM del disco de la chipeadora bajan demasiado,
el rodillo de alimentación se detiene en forma automática para
dejar que la chipeadora procese materiales.
Cuando el disco de la chipeadora vuelve a las RPM de astil-
lado, el rodillo de alimentación vuelve a acoplarse automáti-
camente.
Función Intente nuevamente: Si el rodillo de alimentación se
obstruye, el controlador retrocederá el rodillo de alimentación
momentáneamente para despejar la obstrucción. El controla-
dor acoplará entonces el rodillo de alimentación e introducirá
el material nuevamente.
Si este ciclo continúa, retire o vuelva a colocar el material
manualmente.
Recuerde afilar las cuchillas con frecuencia de manera que
el material se introduzca sin problemas.
La luz del controlador destellará los siguientes códigos (ver
Sección 6 para mayor información):
• RPM normales de operación: La luz verde continua
indica que el motor ha alcanzado las RPM máximas.
• Barra de alimentación no en PARADA: La luz roja
destellante le indica al operador que debe colocar la
barra de alimentación en la posición PARADA.
• Código de servicio: La luz amarilla destellante le
recuerda verificar el afilado de las cuchillas.
• RPM demasiado bajas: La luz verde destellante le
indica al operador que debe aumentar las RPM del
motor antes de comenzar a picar.
• Barra de seguridad activada: Luz roja continua
(únicamente modelos conforme de CE).

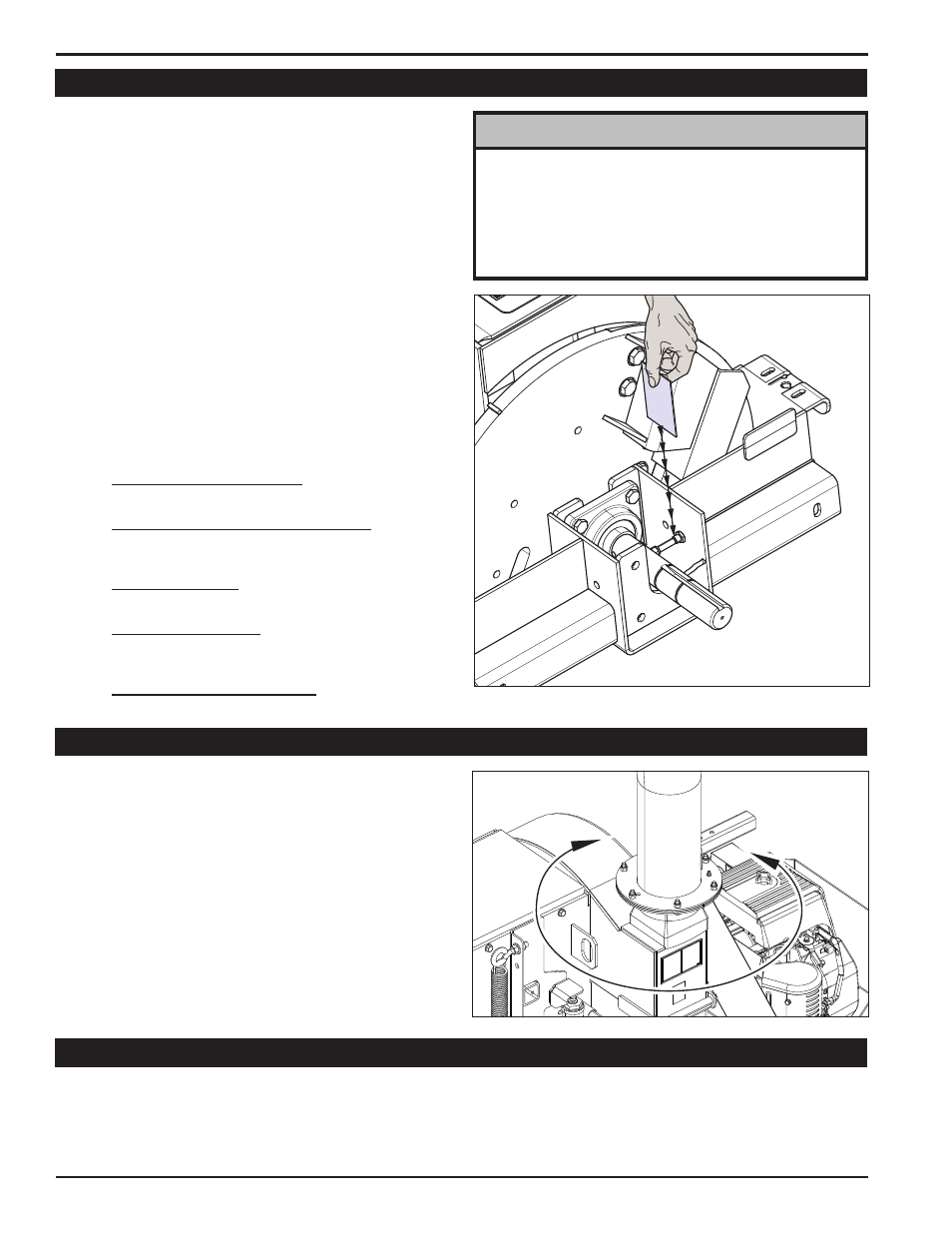

4.5 CONTROLADOR DE ALIMENTACIÓN DE LA CHIPEADORA
NOTE
El sensor del disco y los sensores de la barra de control
del rodillo de alimentación deben establecerse a la holgura
adecuada, de lo contrario, la chipeadora no funcionará. Fije
la holgura a 1/32 pulg. (0,80 mm) (espesor de un tarjeta
de crédito). El sensor destellará con cada rotación del
disco de la chipeadora cuando la holgura esté establecida
correctamente.
4.6 MOVIMIENTO DEL CONDUCTO Y DE LA TAPA DE DESCARGA
4.7 ELEVE LA BANDEJA DE EXTENSIÓN ANTES DE REMOLCAR
Dirigir el canal de descarga y la tapa para ajustar la forma alta
y hasta dónde será lanzado el material astillado. El canal de la
cortadora se puede bloquear en 16 posiciones diferentes.
1. Retire el clip de pin. Retire el pasador de un lugar.
2. Ajustar la posición de rampa hasta que el pasador puede caer
en su lugar en el segundo agujero en el mango.
3. Reemplace el pasador y clip.
4. Para ajustar el tapón de descarga, gire la perilla para aflojar
los tornillos, ajuste tapa, y vuelva a apretar los tornillos.
Eleve la bandeja de extensión a una posición vertical antes de remolcar la máquina. Asegúrela con el sujetador situado cerca de la
parte superior del conducto.
Si su modelo está provisto de una barra de seguridad, empújela hacia abajo para bloquear la barra una vez que la bandeja de extensión
esté en posición vertical. Para desbloquearla, baje la bandeja de extensión y empuje la barra de seguridad hacia adentro.
