CHIPEADORAS DE 6 PULGADAS
8
MONTAJE
2.6 INSTALE EL CONDUCTO DE ALIMENTACIÓN
MODELOS NO CONFORME CON LAS NORMAS DE CE (SIN BARRA DE SEGURIDAD)
1. Fije el conducto de alimentación (1) al cuerpo de la chipeadora con ocho pernos (2) con cabeza de hongo de 3/8 pulg. x 1-1/4”
pulg. (10 mm x 32 mm) y dos pernos (4) con cabeza de hongo de 3/8 pulg. x 1” pulg. (10 mm x 25 mm) tuercas con cubierta
de nylon y arandelas planas de 3/8 pulg. (10 mm). Para los dos lugares de pernos superiores e inferiores, inserte los pernos
desde dentro de la carcasa del rodillo de alimentación. Los otros seis pernos se montan en las bridas exteriores de la carcasa
del rodillo de alimentación y del conducto de alimentación. Hay una abrazadera con revestimiento (3) abulonada al cuerpo de
la chipeadora en el orificio de montaje inferior izquierdo. Es necesario retirar esta abrazadera y el perno y volver a abulonarlos
al conducto de alimentación en la misma posición. No los apriete completamente en este momento.
2. Abulone el soporte del conducto (5) al bastidor de la chipeadora con dos pernos (4) hexagonales de 3/8 pulg. x 1 pulg. (10 mm
x 25 mm), uno pernos (2) hexagonales de 3/8 pulg. x 1-1/4 pulg. (10 mm x 32 mm) arandelas y tuercas con cubierta de nylon.
3. Abulone el soporte del conducto (5) a la bisagra del conducto de alimentación retirando el perno hexagonal (6) existente de 3/8
pulg. x 1-1/4 pulg. (10 mm x 32 mm), arandela y tuerca y reemplácelo en el mismo lugar asegurando el soporte del conducto.
4. Ahora vuelva y apriete los pernos y tuercas fijando el conducto de alimentación a la carcasa.
5. Conecte los cables que vienen del conducto de alimentación hacia los conectores que están situados debajo del rodillo de
alimentación de la chipeadora. Los colores de las fijaciones para cables en los cables de la chipeadora indican los cables a los
que se deben conectar.

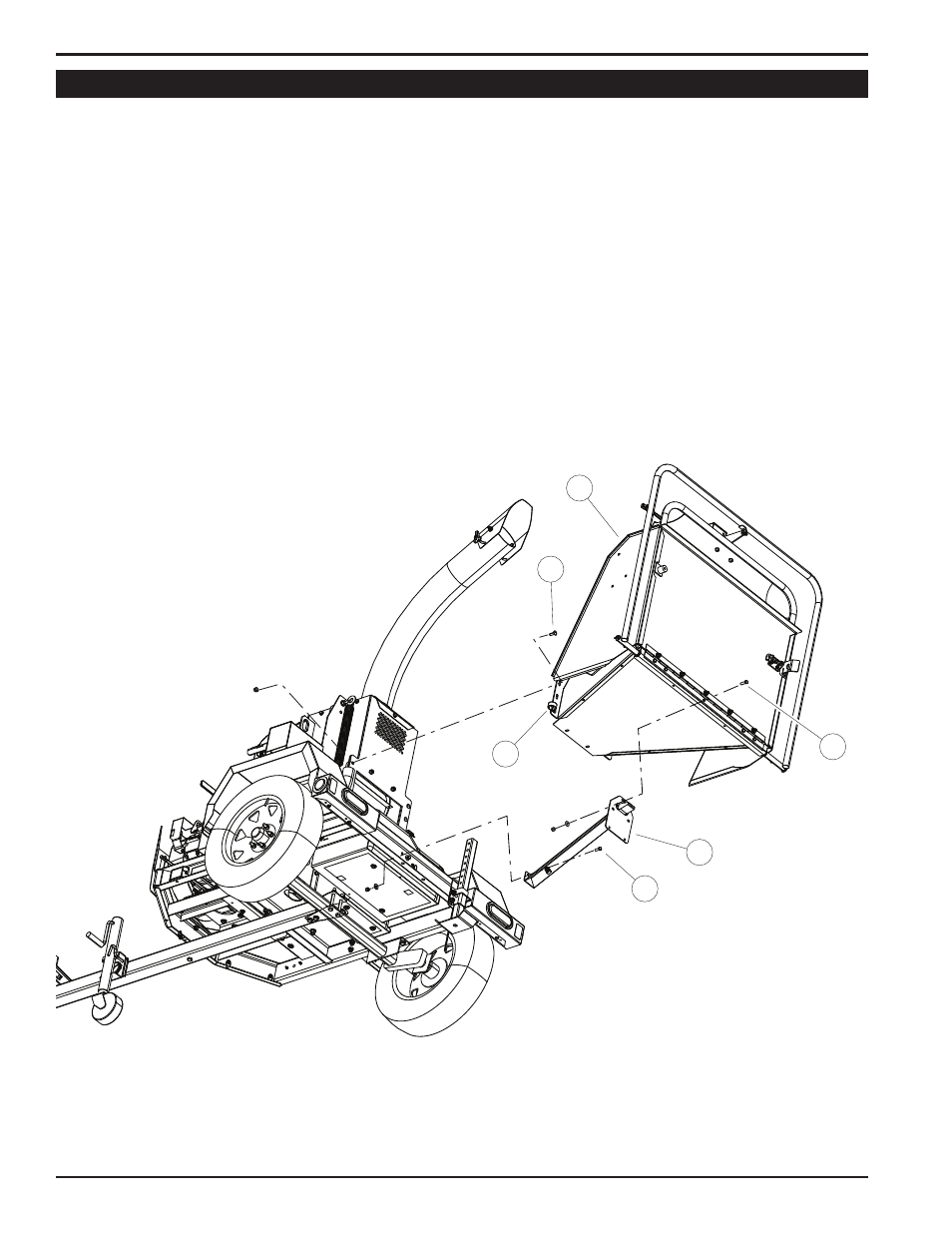

Figura 2.8
1
2
3
4
5
6
