Instalación

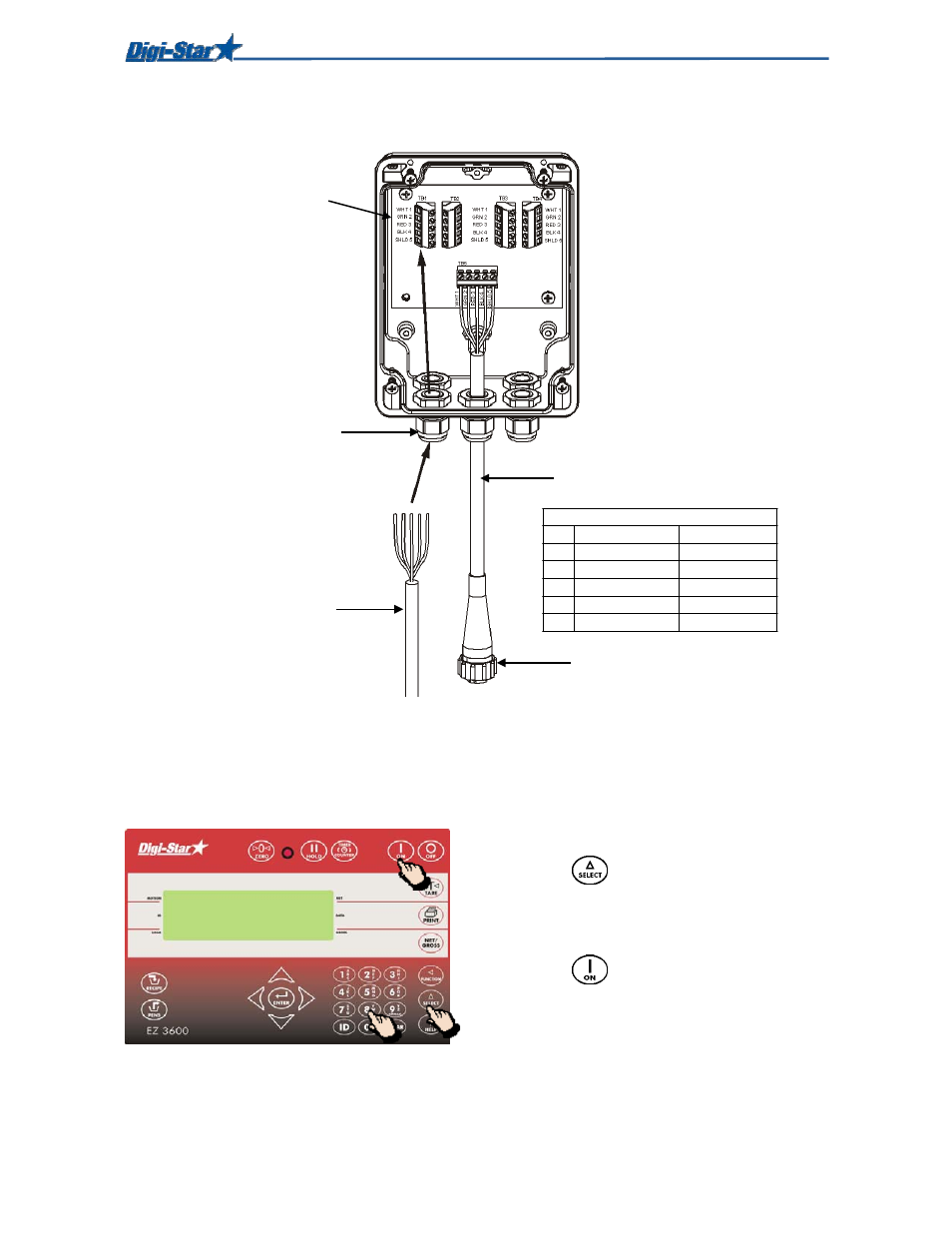

Conexión de Celdas de Carga a la Caja-J
Conexión de cable de las
Celdas de Carga a terminales
Caja – J con 4 Celdas
de Carga
Tuercas de apriete
Cable de la Caja - J
Cable de las Celdas de Carga
Conectar al fondo del panel del
Indicador de Pesaje. Ver figura 3.
Figure4: J-Box connections
Cambio de Números de Configuración y Calibración
[SETUP] & [CAL]
1. Ingrese 871.
2. Presione .
4
3. El indicador de pesaje muestra brevemente
la palabra SETUP seguida por un número de
6 dígitos. Ingrese el nuevo número.
SETU 3
4. Presione .
Use 872 y siga el mismo procedimiento para
cambiar el número de calibración CAL.
2
1/3
38 D3715-ESP Rev E EZ3600 Manual del Usuario
Colores de Cable
Pin Color Descripción
1 Rojo Excitación +
2 Verde Señal -
3 Blanco Señal +
4 Negro Excitación -
4 Transparente Blindaje
