Resumen
Tornillo
de ajuste
Tornillo de
seguridad
Tornillo OC
Tornillo pivotante
Versión B
Tornillo
de ajuste
Tornillo OC
Tornillo
pivotante
Versión A
Tornillo de ajuste
Tornillo
pivotante
Tornillo de
bloqueo

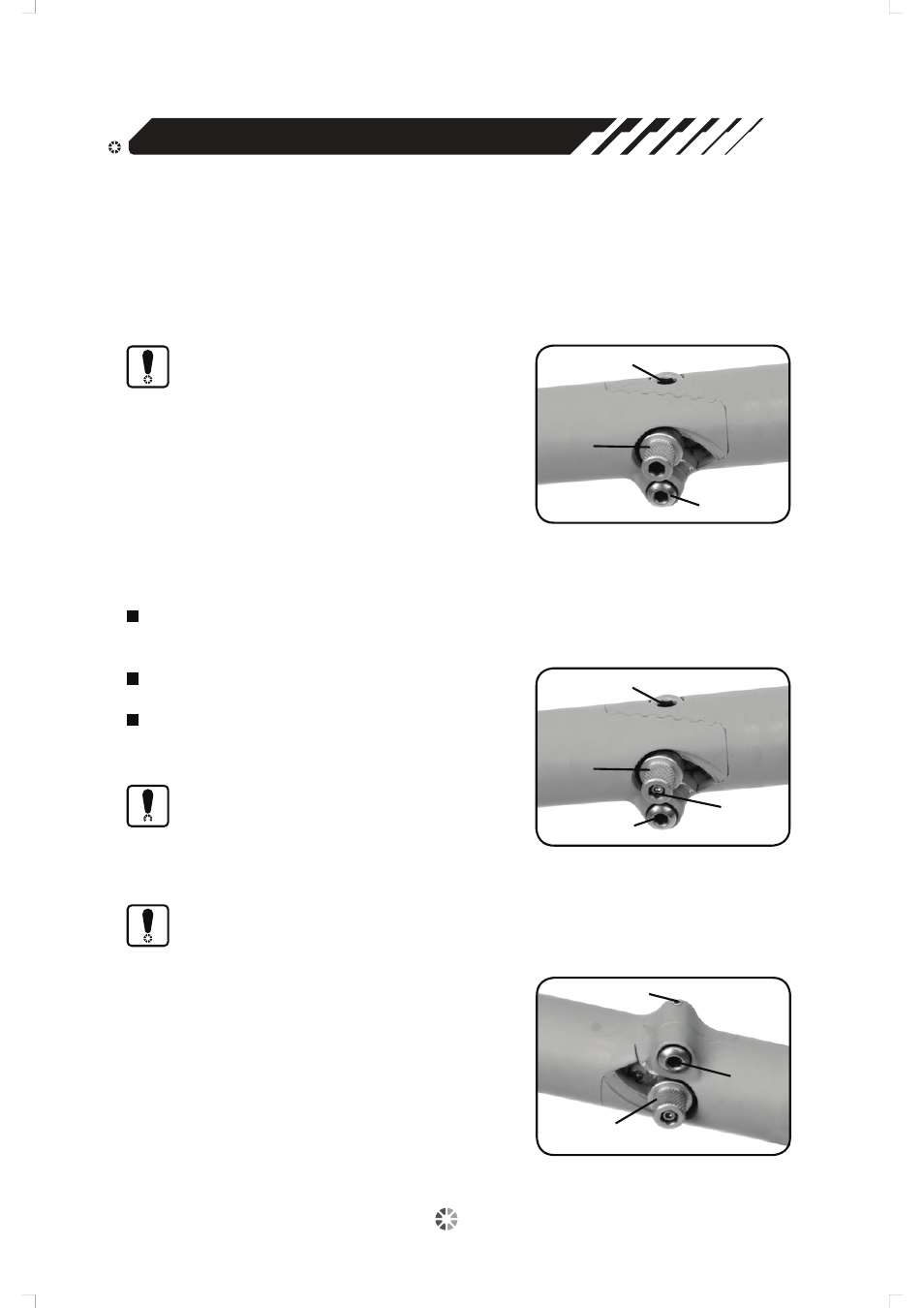

Las bicicletas equipadas con la bisagra LockJaw tiene
el aspecto de las bicicletas habituales. Para ver la
bisagra LockJaw, observe el punto donde se pliega la
bicicleta. Lea detenidamente las siguientes
instrucciones para mantener la seguridad cuando use
la bisagra LockJaw de la bicicleta.
ADVERTENCIA:
Si no está seguro sobre cómo realizar los
ajustes necesarios a la bicicleta, acuda a
un mecánico de bicicletas profesional para
que haga los ajustes.
La bisagra LockJaw (situada en el tubo superior y en
el tubo inferior) tiene tres componentes, cada uno de
los cuales cumple una función diferente.
Tornillo OC: permite la apertura y el cierre de la
bisagra LockJaw. Está fijado mediante un tornillo
especial de seguridad (solo la versión B).
Tornillo de ajuste: ajusta la tensión del mecanismo
LockJaw.
Tornillo pivotante: se trata del eje de la bisagra
sobre el que giran las dos mitades por el marco. El
tornillo pivotante se puede ajustar para apretar o
aflojar la bisagra.
ADVERTENCIA:
La bisagra LockJaw SOLO se puede abrir con
el tornillo OC.
ADVERTENCIA:
Por regla general, el tornillo pivotante no
necesita ningún ajuste. NO intente abrir la
bisagra LockJaw con el tornillo pivotante.
Ábrala la bisagra LockJaw únicamente con el
tornillo OC y ajuste la tensión solo con el
tornillo de ajuste.
Herramientas necesarias: • Llave allen de 6 mm
• Llave allen de 2,5 mm
• Llave allen de 2 mm
Hay disponibles dos versiones de la
bisagra LockJaw. Compruebe la bicicleta
para determinar la versión de bisagra
LockJaw que lleva montada y aplique las
instrucciones correspondientes a dicha
versión.
En la versión B, los tornillos de ajuste
llevan un tornillo de seguridad adicional
(situado dentro del tornillo de ajuste).
Consulte las diferentes versiones más
adelante.
El tornillo de bloqueo y el tornillo
pivotante son iguales en ambas
versiones.
Ajuste de la bisagra LockJaw
