ADVERTENCIA:
Si se aprieta demasiado la bisagra, se podrían provocar tensión y daños en el cuadro.
* Use una llave de 8 mm (también puede usar una llave inglesa o unos alicates pequeños) para ajustar
la bisagra.
Ajuste el tornillo para que la bisagra se abra y se cierre con el mismo par de
apriete (39~88 Nm).
NOTA:
Cuando ajuste la bisagra V-Clamp, gire en incrementos de 1/16 para obtener para apretar la
bisagra correctamente. Si no ajusta la bisagra con eficacia, esta podría quedar demasiado
apretada o demasiado floja.
*HERRAMIENTAS NECESARIAS: Llave de 8 mm

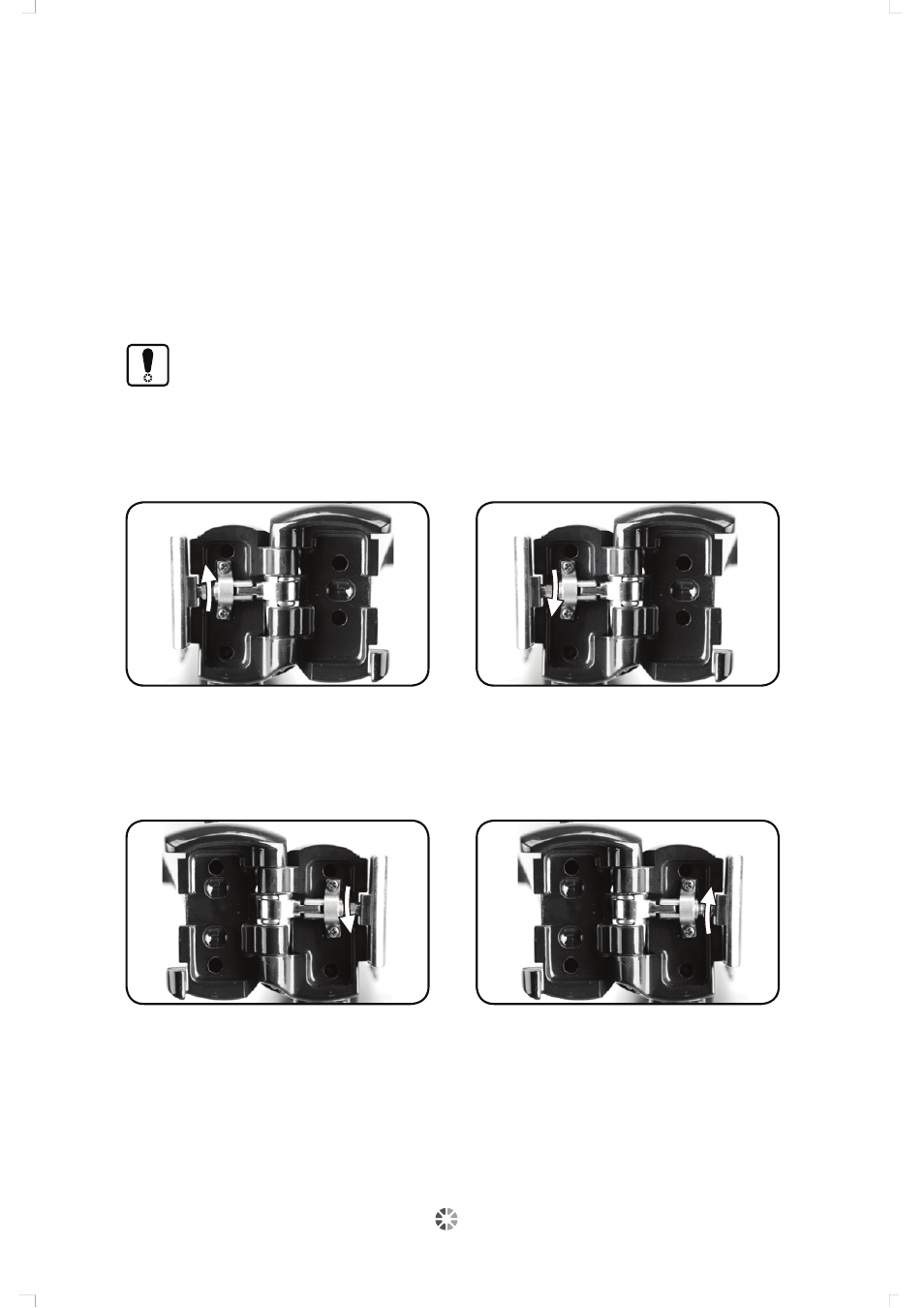

APRETAR:
Tal y como se ha indicado anteriormente,
encare la bisagra y gire los tornillos hacia
arriba (en sentido anti horario)
AFLOJAR:
Tal y como se ha indicado anteriormente,
encare la bisagra y gire los tornillos hacia abajo
(en sentido horario)
APRETAR:
Tal y como se ha indicado anteriormente,
encare la bisagra y gire los tornillos hacia
abajo (en sentido anti horario)
AFLOJAR:
Tal y como se ha indicado anteriormente,
encare la bisagra y gire los tornillos hacia arriba
(en sentido horario)
VERSIÓN A*
VERSIÓN B*
