Cybex FT-360S Functional Trainer Owner’s Manual
Montaje
Página 6-2
ADVERTENCIA: Tenga mucho cuidado al montar el aparato FT-360S, especialmente cuando trabaje
en el interior del conjunto. Si no lo hace, es posible que se produzcan lesiones graves.
Herramientas necesarias
Llave Allen de 7/32” • • Mazo de goma
Llave Allen de 1/8” • • Llave de torsión
Cuchillo • • Aceite para motor de automóviles (viscosidad media)
Alicates para anillos •
de fi jación externos
Desembalaje
NOTA: Para montar el aparato FT-360S se necesitan dos personas.
1. Lea y comprenda todas las instrucciones detenidamente antes de montar la unidad FT-360S.
NOTA: Los pasos de las instrucciones de montaje que se especifi can con un número le indican lo que está
haciendo. Los pasos de las instrucciones de montaje que se especifi can con una letra describen el
procedimiento requerido. No continúe realizando el paso 2 hasta que haya leído detenidamente todas
las instrucciones de montaje.
2. Desembalaje (consulte los pasos 2A - 2D), Figuras 1 y 2.
Coloque con cuidado la unidad FT-360S cerca del área de instalación. Necesitará un área mínima A.
de tres pies (0,90 cm.) alrededor de la unidad FT-360S (cuando esté en uso).
Quite los tornillos que sujetan la puerta trasera y apártelos. Gire y abra la puerta. B.
Saque el cartón y los estabilizadores del interior de la unidad FT-360S. Consulte las Figuras 1 y 2. C.
Compruebe el contenido de la caja de cartón. Observe las fi guras 1 y 2. D.
10
11
61
112
ELEMENTO CANTIDAD Nº DE PIEZA DESCRIPCIÓN
10
1 51073 Arnés para cadera
11 1 51122 Correa para tobillo
61 2 GQ000206 Conexión rápida
112 2 9100-316 Asa - Conjunto de
conexión
1 54001 Etiqueta de seguridad
de la instalación (no se
muestra)
1 9101-999-3 Manual del propietario
(no se muestra)

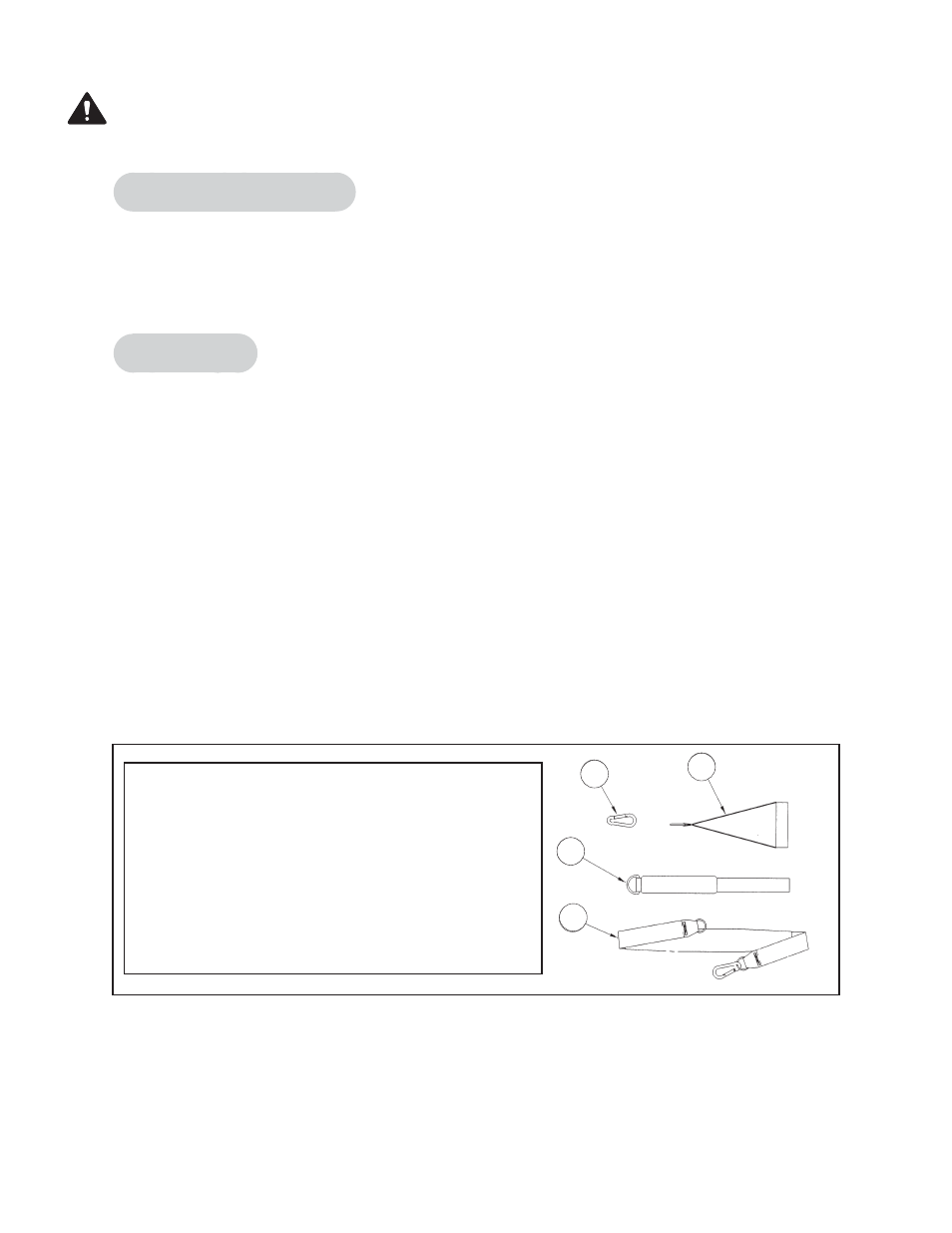

Figura 1
