C. Mover cuidadosamente cada mitad a través de la puerta manera a la localización deseada.
D. Con una ayudante, unir cuidadosamente cada mitad juntos con los siete BHSCS quitados adentro paso 4B. Ver Figura 1.
E. Continuar encendido con el paso 5B.
5. Quitar los pies del envío y quitar el trasero las cubiertas.
A. Quitar cuidadosamente cada cono (del estándar) ayuda
formada del envío (que usa un 3/4" zócalo o llave).
B. Poner cuidadosamente los pies de goma (provistos de
máquina) en cada pie del bastidor.
C. Cortar el lazo del envío que asegura el peso superior.
D. Levantar el peso superior y dar vuelta al incremento Cargar
el ajuste de la perilla para seleccionar las 15 libras. (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips asegurar la cubierta
(trasera) superior y cuidadosamente quitar la cubierta. Ver
Figura 2.
F. Aflojar los tornillos del fondo dos demostrados en Figura 3.
NOTA: No quitar los dos inferiores tornillos.
G. Quitar asegurar superior de dos tornillos mover hacia atrás
el montaje de la cubierta. Ver Figura 4.
H. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitar.
6. Instalar el apilado del peso.
A. Observar cómo son los pesos del incremento instalado.
B. Con una ayudante llevando a cabo el incremento los
pesos, mueven la perilla de ajuste a 0 las libras y quitan
los seis pesos del incremento (tres cada lado).
C. Usar los alicates de un anillo rápido externos, quita el anillo
rápido superior a partir del uno de la guía las barras y bajan
cuidadosamente la barra de guía. Ver Figura 5.
D. Quitar un anillo rápido más bajo y agitar la arandela de la barra
de guía. Repetir los pasos 6C y 6D para quitar ambos anillos
rápidos de otro barra de guía.
E. Si es posible, barras de guía magras hacia fuera, lejos de la
máquina para proporcionar el la mayoría sitio para instalar
las placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y
fijarla cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras
de guía. Lubricar con la capa ligera de medio cargar el aceite
de motor automotor.

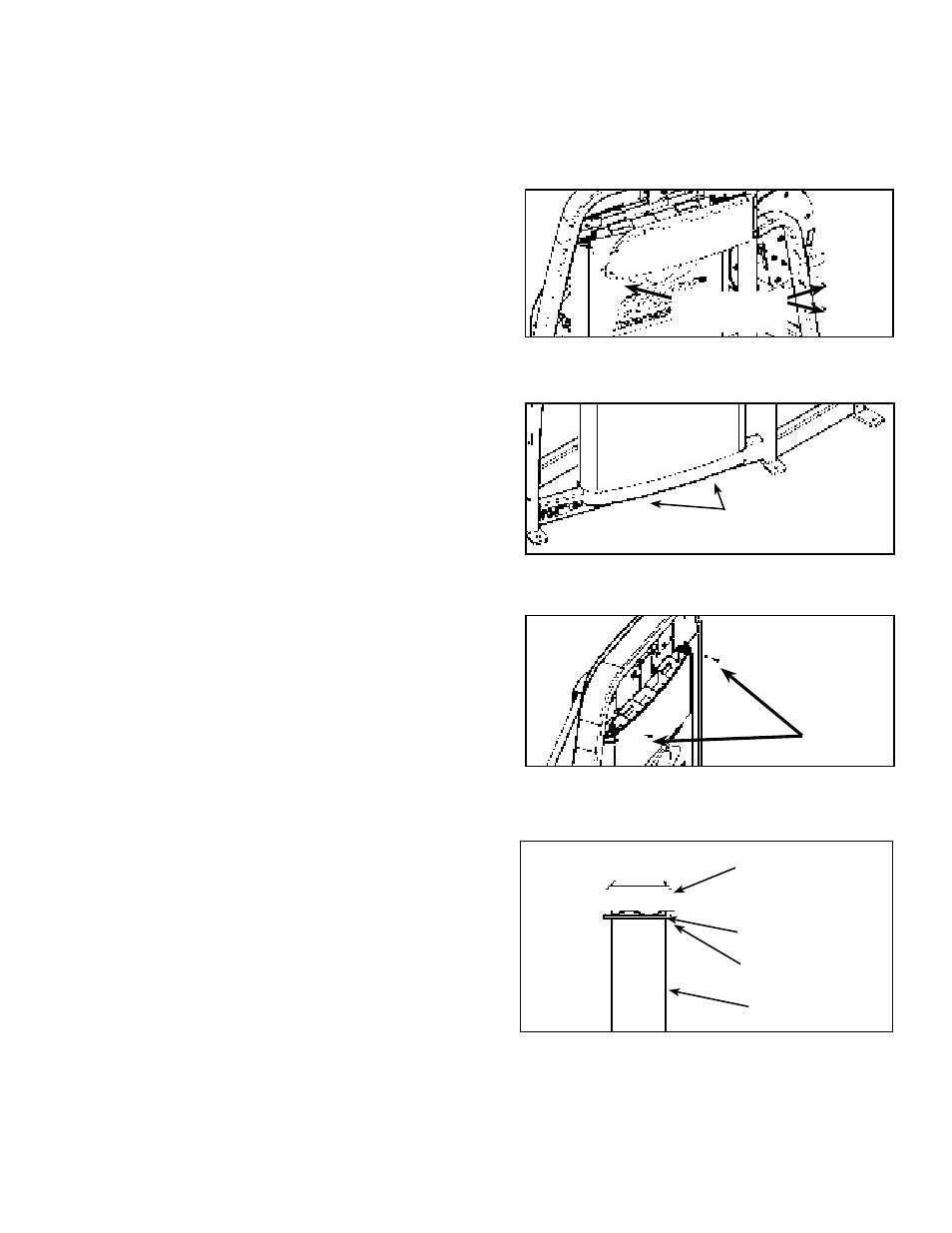

Figura 2
Figura 3
Tornillo
Tornillo
Figura 5
Anillo rápido superior
Figura 4
Capítulo
Bajar el anillo rápido
Barra de guía
Cabeza Phillips
Tornillo (3)
Arandela de la onda
