D. Tense la cinta y asegúrela con los dos tornillos de fijación.
NOTA: Tornillos de fijación por torsión de 300-350 pulg./lbs
(7,6-8,9 m/kgs). Observe la Figura 9.
E. Colocar el perno del apilado del peso en cada placa a verificar
la instalación apropiada.
F. Sin seleccionar ninguna resistencia, levantar la tapa peso
hacia arriba y hacia abajo (simulando normal operación).
G. Hacer que una ayudante verifique que es la correa la mudanza
suavemente y se encamina derecho del soporte de polea
superior a la tapa abrazadera de la correa del peso.
H. Reinstalar los seis pesos del incremento eso fueron quitados
en el paso 6A. Véase El Figura 10.
I. Dar vuelta al peso del incremento que ajusta Kob para
seleccionar las 15 libras.
8. Instalar detrás las cubiertas.
A. Poner cuidadosamente el montaje de la cubierta nuevamente
dentro de colocar en los dos tornillos inferiores. Ver Figura 11.
B. Instalar asegurar superior de dos tornillos mover hacia atrás el
montaje de la cubierta. Ver Figura 12.
C. Instalar los tres tornillos principales Phillips asegurar el
superior cubierta (trasera).Ver Figura 13.

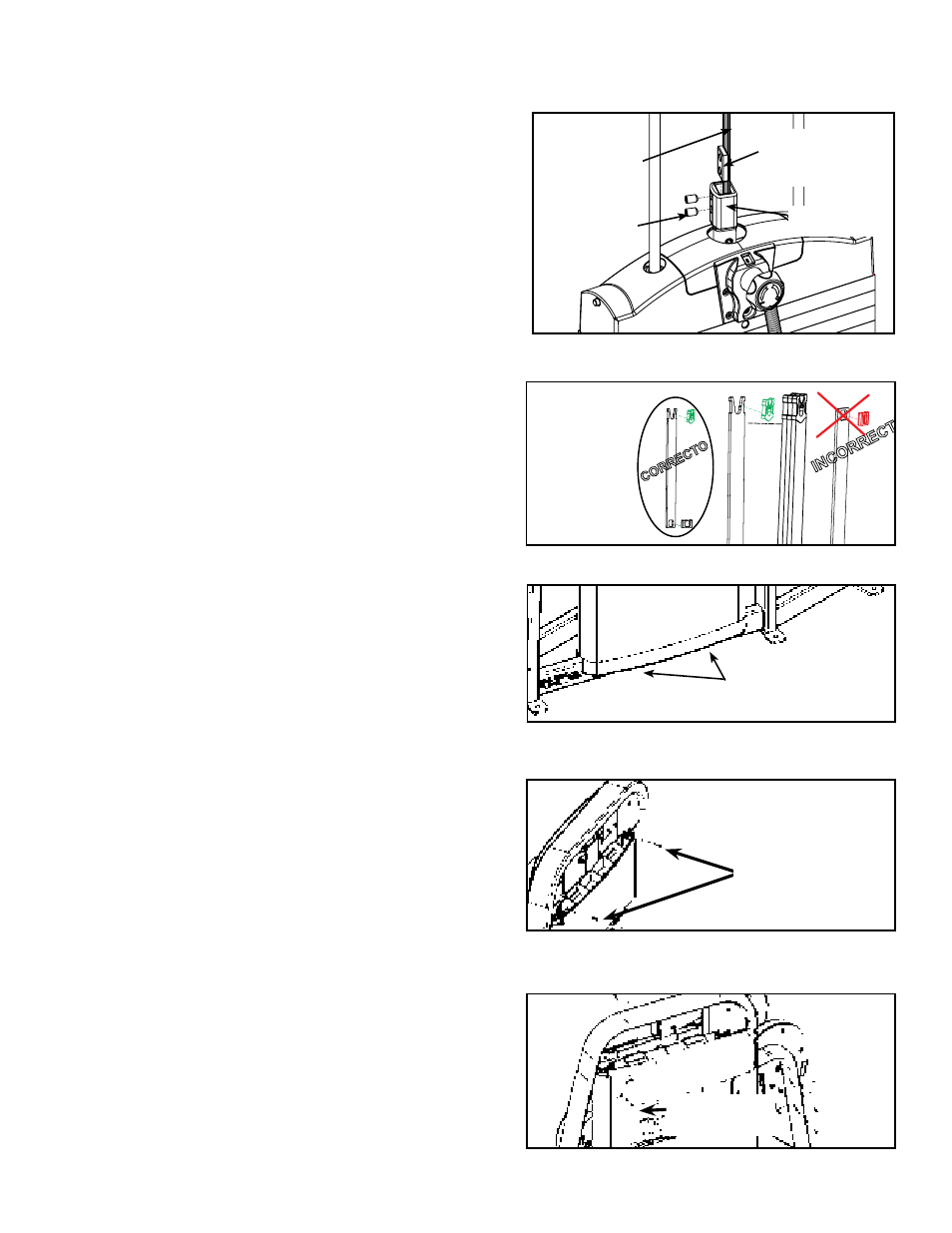

Figura 12
Figura 13
Cabeza Phillips
Tornillo (3)
Tornillo
Figura 11
Tornillo
Figura 9
Tornillo de
presión
Correa
Abrazadera
de la correa
relleno
Abrazadera
de la correa
Figura 10
INCORRECT
O
CORRECT
O
Pesos Del
Incremento
