9

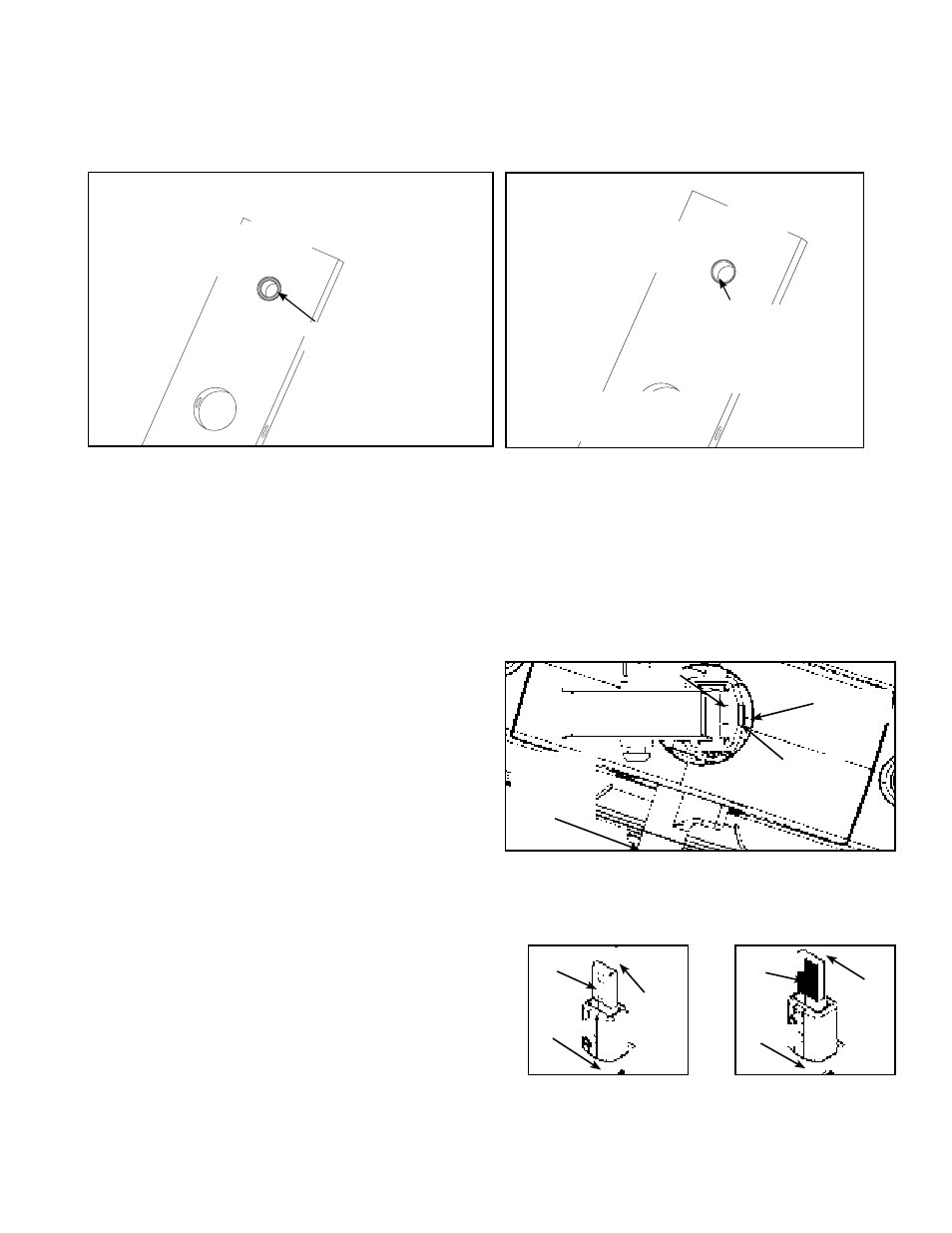

H. Instalar cuidadosamente cada placa del peso una a la vez. NOTA: Al instalar las pesas, colóquelas de manera que los
bordes anchos de los casquillos miren hacia arriba y los bordes estrechos de los casquillos miren hacia abajo. Observe
las Figuras 6A y 6B.
I. Resbalar cuidadosamente el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la barra de guía (cerca de 3" del extremo superior
de la barra de guía).
K. Levantar la barra de guía para arriba a través del agujero de montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y asegurar un anillo rápido más bajo. Repetir los pasos 6H - 6J para la otra barra de guía.
7. Encaminamiento De la Correa.
A. Verificar que la correa esté encaminada a través de la tapa del soporte de polea y después que encamine el extremo
de la correa abajo al peso superior.
B. Verificar que la abrazadera de la correa en el peso superior
esté colocada correctamente con la polea superior.
NOTA: La correa debe tener una trayectoria recta de la
polea a la abrazadera de la correa. Véase El Cuadro 7.
NOTA: El cuadro 7 demuestra la visión superior, mirando
de la polea superior abajo a la placa superior.
C. Resbalar la correa a través de ranura en abrazadera de
la correa.
D. Verificar que la correa y el relleno estén instalados
correctamente, según lo demostrado en la figura 8A.
NOTA: No instalar el relleno al revés según lo demostrado
en la figura 8B.
Figura 7
Polea Superior
Tornillo de
presión
Correa
Relleno Incremento
Peso
Ajuste
Perilla
Figura 8A
Vástago
Correa
Relleno
Vástago
Correa
Relleno
Figura 8B
Encaminamiento
correcta de la correa
Encaminamiento
incorrecta de la correa
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 6A Figura 6B
