Manual de Usuario Cybex

7

Montaje

Herramientas Requeridas

llave Allen del 7/32"

llave del 9/16"

Alicates de anillo rápido externos

Destornillador Phillips

Aceite de motor automotor medio del peso

Llave de torsión

NOTA: Requerirán a dos personas para este procedimiento.

NOTA: Es la responsabilidad de la facilidad owner/owner del equipo

asegurarse de que hay separación apropiada alrededor de

cada máquina a tener en cuenta uso seguro y paso.

1. Leer y entender todas las instrucciones a fondo antes de

comenzar cualesquiera

de los procedimientos enumerados en esta hoja de instrucción.

2. Verificar que usted haya recibido la configuración apropiada.

A. Verificar que usted recibiera la máquina correcta del color que usted pidió.

B. Compruebe que recibió 14 pesas y etiquetas para las mismas.

C. Verificar que usted recibiera el manual de Cybex del águila de la pierna del dueño de la extensión.

D. Verificar que usted recibiera la hoja de la garantía.

3. Moverse a la localización deseada.

A. Observar las dimensiones de la máquina:

Marcha lenta - 61 L x 46 W x 58 H (pulgadas)

146.12 L x 117.09 W x 147.32 H (cm)

En el uso -

61 L x 46 W x 58 H (pulgadas)

146.12 L x 117.09 W x 147.32 H (cm)

Peso de la máquina (con el apilado del peso) - 623 libras. (282.58 kilogramos)

B. Determinarse si usted puede mover su máquina a través del doorway(s) requerido.

C. Si los ajustes de la máquina a través del doorway(s), mueven la máquina a la localización

deseada y saltan al paso 5.

D. Si las pilas de pesas necesitan instalarse, diríjase al paso

6.

E. Si la máquina no cabe a través del doorway(s) después ve

el paso 4.

4. Instrucciones Del Umbral.

NOTA: Si sus ajustes de la máquina a través del umbral entonces

saltan el paso 4. Si usted trabaja a máquina no cabe a

través del umbral después realiza el paso 4.

A. Quitar cuidadosamente cada (estándar) ayuda cónica del

envío usando zócalo o llave de un 3/4".

B. Con una ayudante, quitar cuidadosamente los diez tornillos

de casquillo principales del zócalo del botón (BHSCS) que

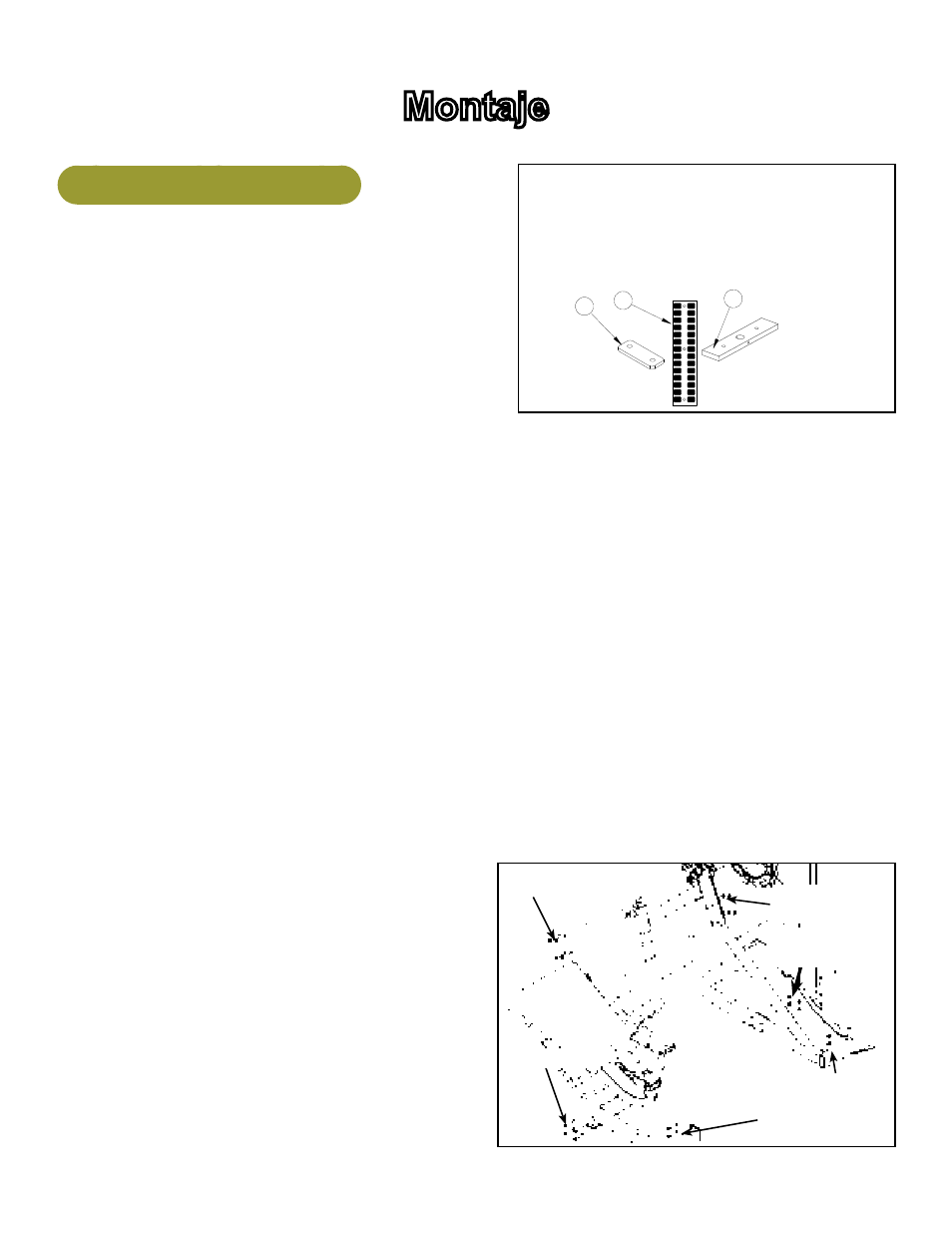

aseguran las dos mitades del bastidor. Véase El Cuadro 1. Figura 1

BHSCS (4)

BHSCS (4)

BHSCS (2)

Tuerca de

fijación (4)

Tuerca de

fijación (4)

Tuerca de

fijación (2)

3

130.5

270

121.5

112.5

103.5

94.5

85.5

31.5

58.5

49.5

40.5

76.5

67.5

22.5

13.5

290

130

170
190

230

210

150

250

50

90

70

110

30

2

1


1

4

11090-392

PIES DE GOMA

2

1

12000-560

La CALCOMANIA, CARGA

(30 - 290) )

3

14

4000C101

WEIGHT STACK PLATE

iTeM QTY pArT nO. DescripTiOn
