Manual de Usuario Cybex
8

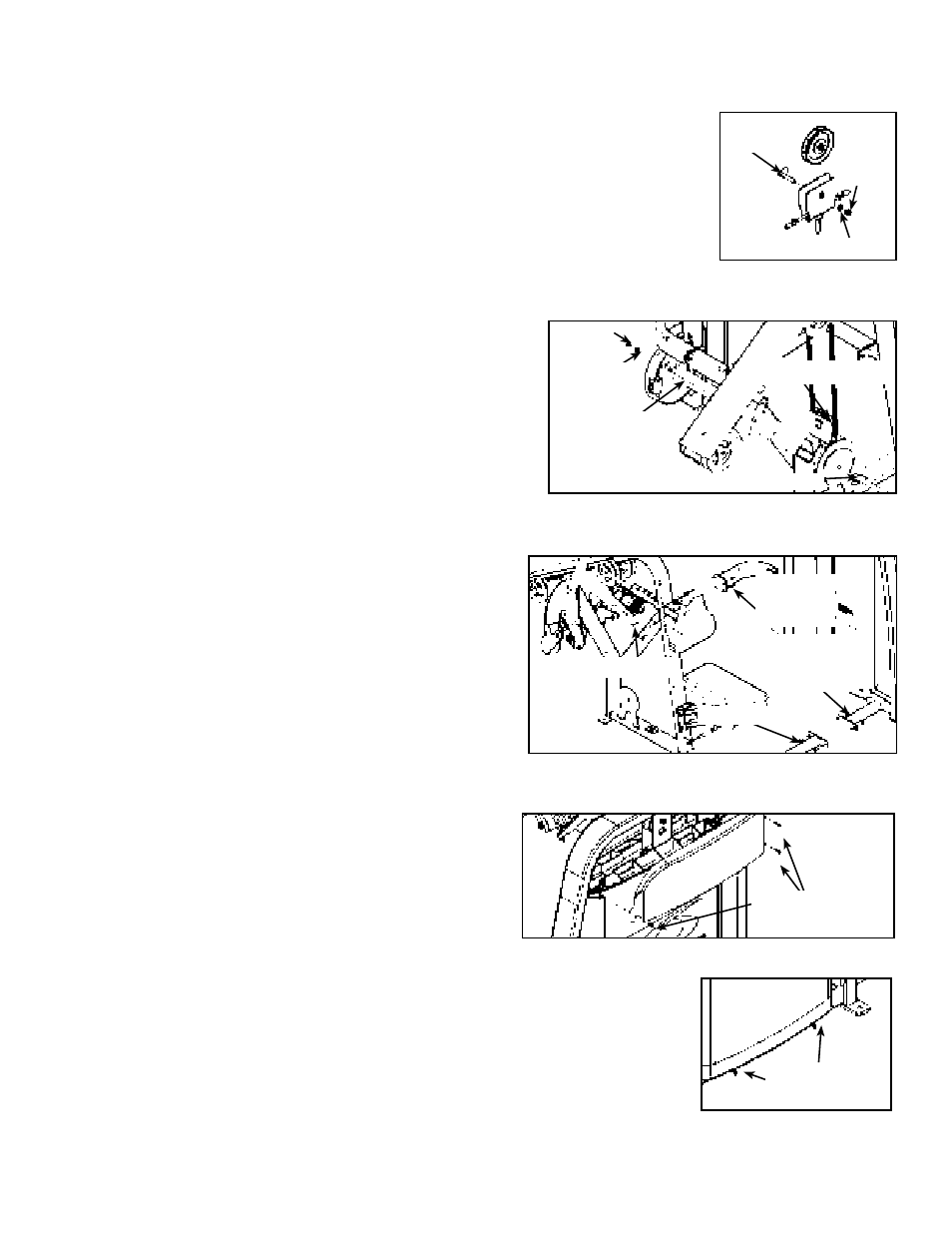

D. Rotar la leva y desconectar la correa del apilado del peso de la leva (aflojando los dos tornillos
de presión en la abrazadera de la correa con una llave 7/32" Allen). Véase El Figura 1.
E. Situar la polea Acorchetar que es Localizado cerca de leva. Véase El Figura 2.
F. Quitar el perno, tuerca de la arandela y de tuerca hexagonal asegurar la polea
a la polea soporte.
G. Quitar la polea del soporte de polea.
H. Quitar uno de los dos BHSCS (tornillos de casquillo principales del zócalo del botón)
que aseguran el eje de pivote. Véase El Figura 3.
I. Quitar cuidadosamente el eje de pivote y el eje de la polea. Véase
El Figura 3.
NOTA: Tener extremadamente cuidado al quitar el eje así que
usted no arruina
los hilos de rosca en el eje.
J. Con una ayudante, quitar cuidadosamente los cinco BHSCS
que aseguran las dos mitades del bastidor. Véase El Figura 4.
K. Mover cuidadosamente cada mitad a través del umbral a la
localización deseada.
L. Con una ayudante, unir cuidadosamente cada mitad juntos que
usa los cinco BHSCS quitada en el paso 4J. Véase El Figura 4.
M. Unir cuidadosamente el eje de la polea usando el eje de pivote
y el BHSCS quitados en los pasos 4H y 4I. Véase El Figura 3.
N. Volver a conectar pulley/cable al soporte de polea (quitado en
los pasos 4F y 4G).
O. Verificar que ambos cables estén encamina dos correctamente.
P. Conectar la correa del apilado del peso con la abrazadera de la
correa de la leva (quitada en el paso 4D). Véase El Figura 1.
Q. Continuar encendido con el paso 5C.
5. Quitar los pies del envío y quitar las cubiertas traseras.
A. Quitar cuidadosamente cada (del estándar) ayuda formada
cono del envío usando zócalo o llave de a (3/4").
B. Cortar el lazo del envío que asegura el peso superior.
C. Poner cuidadosamente los pies de goma (provistos de la
máquina) en cada pie del bastidor.
D. Levantar el peso superior y dar vuelta al peso del incremento
que ajusta la perilla para seleccionar las 15 libras (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips que aseguran la cubierta (trasera) superior y
quitar cuidadosamente la cubierta. Véase El Figura 5.
F. Aflojar el fondo dos tornillos demostrado en figura 6.
NOTA: No quitar fondo dos tornillos.
G. Quitar los dos tornillos superiores que aseguran la cubierta trasera. Véase El Figura 7.
H. Resbalar cuidadosamente el montaje posterior de la cubierta hacia arriba y quitarlo.
Figura 4
Figura 5
Figura 2
Figura 3
BHSCS (2)
Tuerca de
fijación De
nylon (2)
Cabeza Phillips
Tornillo (3)
Tuerca de
fijación De
nylon (5)
BHSCS (3)
Leva
Perno
BHSCS
Eje De Pivote
Arandela
Eje De la Polea
Cable De la Polea
Nilón
Tuerca
de
fijación
Arandela
Tornillo (aflojar
no quitar)
Figura 6
