Manual de Usuario Cybex

7

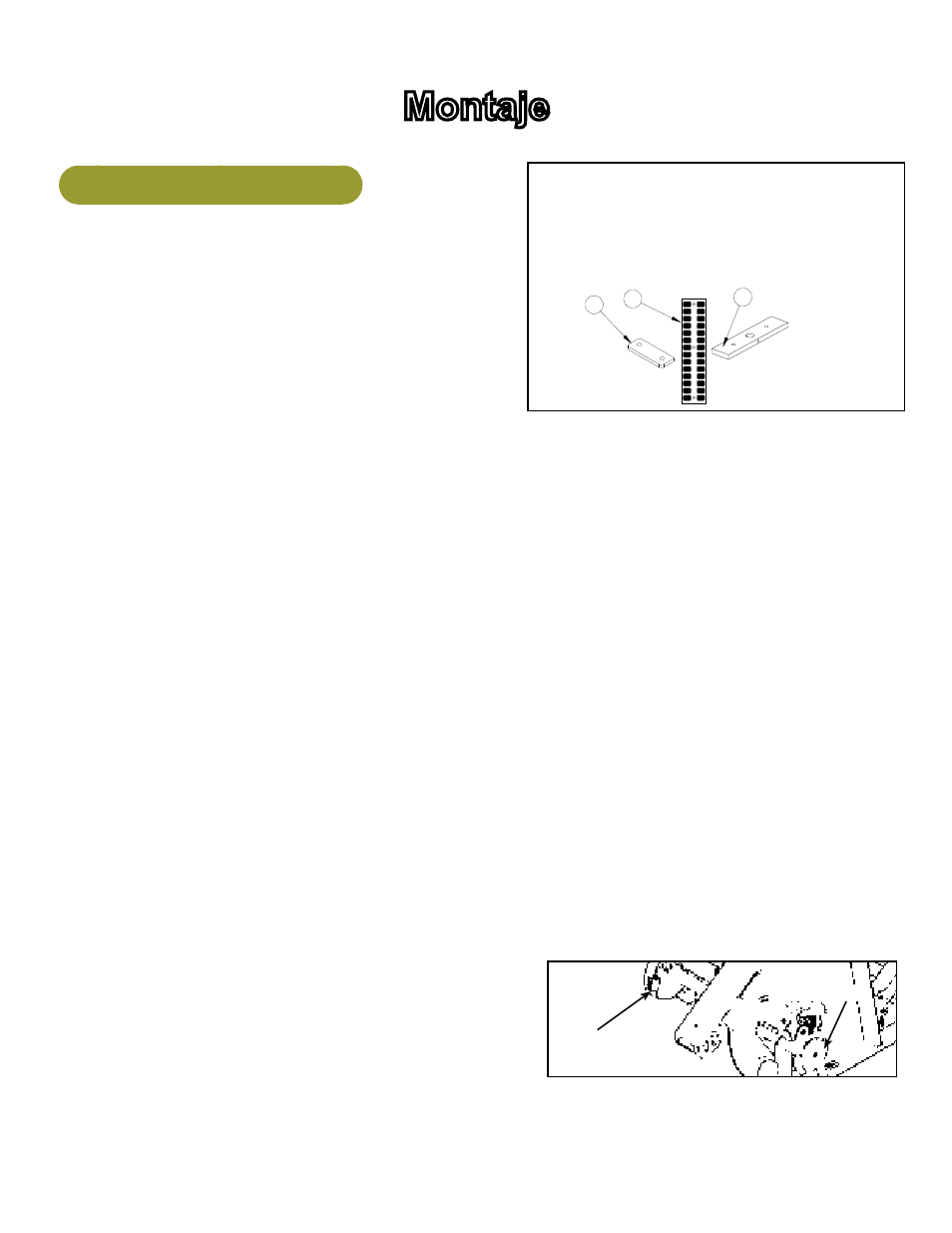

Montaje

Herramientas Requeridas

llave Allen del 7/32"

llave del 9/16"

Alicates de anillo rápido externos

Destornillador Phillips

Aceite de motor automotor medio del peso

Llave de torsión

NOTA: Requerirán a dos personas para este procedimiento.

NOTA: Es la responsabilidad de la facilidad owner/owner del equipo

asegurarse de que hay

separación apropiada alrededor de cada máquina a tener en

cuenta uso seguro y paso.

1. Leer y entender todas las instrucciones a fondo antes de comenzar cualesquiera

de los procedimientos enumerados en esta hoja de instrucción.

2. Verificar que usted haya recibido la configuración apropiada.

A. Verificar que usted recibiera la máquina correcta del color que usted pidió.

B. Compruebe que recibió 14 pesas y etiquetas para las mismas.

C. Verificar que usted recibiera el manual de Cybex del águila del dueño de arriba de la prensa.

D. Verificar que usted recibiera la hoja de la garantía.

3. Moverse a la localización deseada.

A. Observar las dimensiones de la máquina:

Marcha lenta - 66 L x 47 W x 62 H (pulgadas)

167.64 L x 119.38 W x 157.48 H (cm)

En el uso -

66 L x 58 W x 62 H (pulgadas)

167.64 L x 147.32 W x 157.48 H (cm)

Peso de la máquina (con el apilado del peso) - 644 libras. (292.11 kilogramos)

B. Determinarse si usted puede mover su máquina a través del doorway(s) requerido.

C. Si los ajustes de la máquina a través del doorway(s), mueven la máquina a la localización

deseada y saltan al paso 5.

D. Si las pilas de pesas necesitan instalarse, diríjase al paso 6.

E. Si la máquina no cabe a través del doorway(s) después ve el paso 4.

4. Instrucciones Del Umbral.

NOTA: Si sus ajustes de la máquina a través del umbral entonces saltan el

paso 4.

Si usted trabaja a máquina no cabe a través del umbral después

realiza el paso 4

A. Quitar cuidadosamente cada (estándar) ayuda cónica del envío

usando zócalo o llave de un 3/4".

B. Anotar las encaminamientos y las conexiones actuales de la

correa. Esto le asistirá en la reinstalación de ellas correctamente.

C. Cortar el lazo del envío que asegura el peso superior.

Figura 1

Sistema

Tornillos

Leva

3

130.5

270

121.5

112.5

103.5

94.5

85.5

31.5

58.5

49.5

40.5

76.5

67.5

22.5

13.5

290

130

170
190

230

210

150

250

50

90

70

110

30

2

1


1

4

11090-392

PIES DE GOMA

2

1

12000-560

La CALCOMANIA, CARGA

(30 - 290) )

3

14

4000C101

WEIGHT STACK PLATE

iTeM QTY pArT nO. DesCripTiOn
