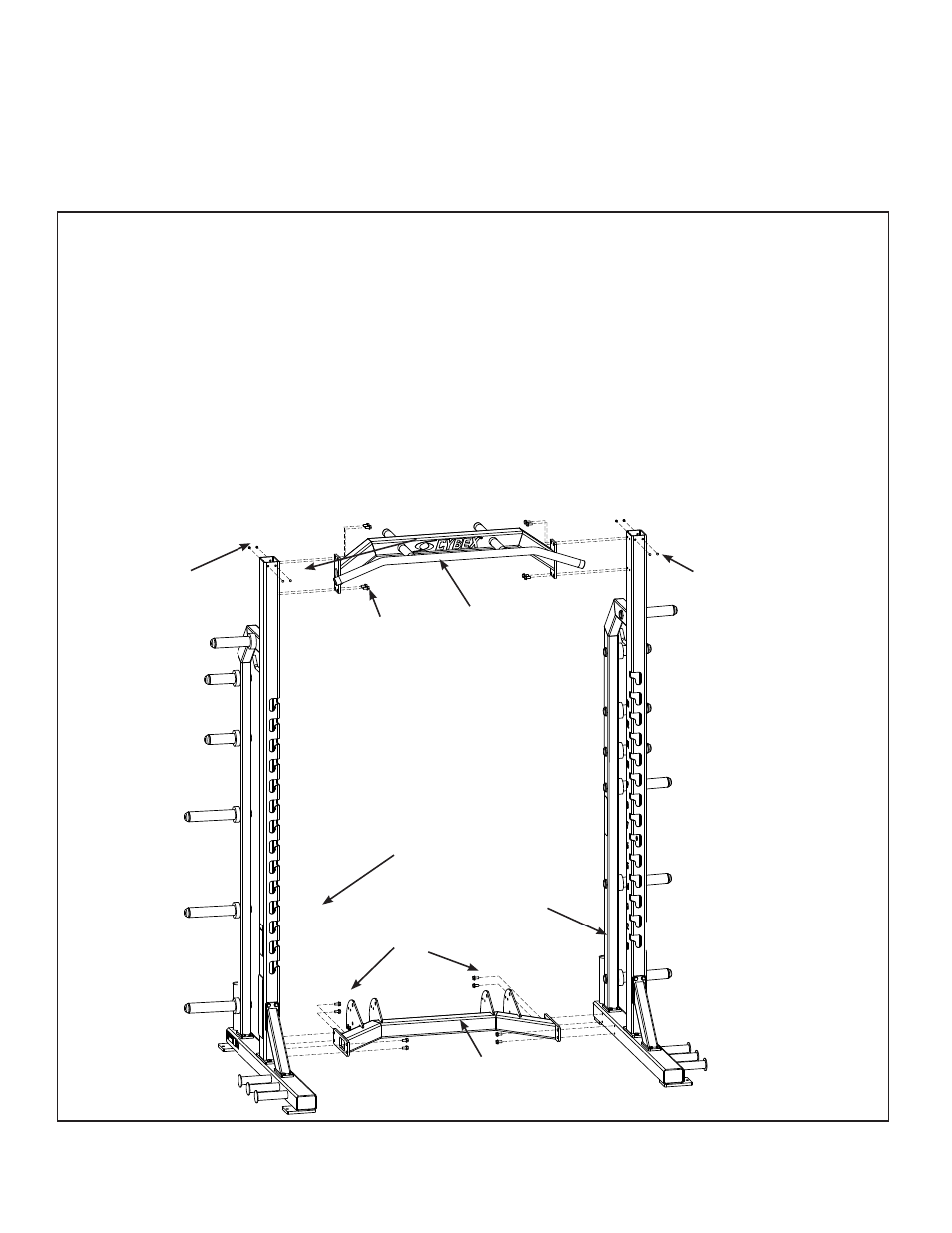

3. Monte el soporte para sentadillas Rack en el área en la que vaya a usarse.
Conecte la barra transversal inferior a ambos lados.
Con la ayuda de una escalera, conecte con cuidado el manillar superior a ambos lados.
B
(8x)
B
(8x)
C
(4x)
A. Eje del pivote (2), 19000-346
B. HX HD Tornillo dentado con reborde 0,375-16 X 0,75 (28),
JC701115
C. Clavija negra (8), PP080221
D. Tope de la barra ajustable de lado derecho (1), 19020-100
E. Tope de la barra ajustable de lado izquierdo (1), 19020-100
F. Tuerca de bloqueo de nylon de 0,375-16 (8), HN704901
G. Placa de montaje (2), 19000-345
H. Tornillos de placa de montaje (4), JC620415
I. Parachoques (2), 11000-384
J. Agarre de la barra de lado derecho (1), 19220-100
K. Agarre de la barra de lado izquierdo (1), 19220-101
Apriete firmemente todos
los tornillos con 450 - 500
pulgadas-libras (50,8 - 56,5
Nm).
C
(4x)
Lateral derecho de
posición de usuario
Lateral izquierdo de
posición de usuario
Barra transversal inferior
Manillar superior
