11

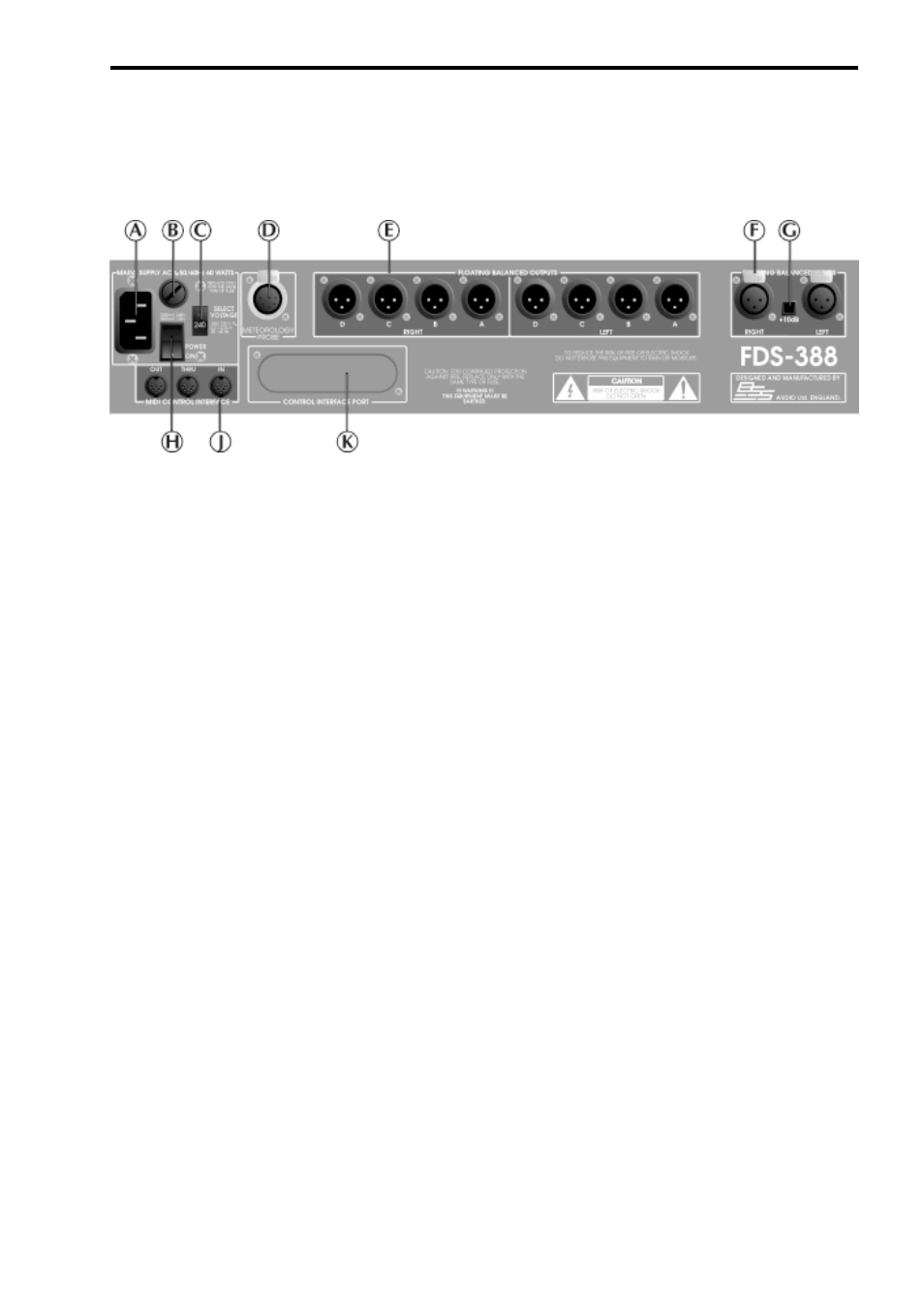

Panel posterior
A Entrada de alimentación
B Fusible principal
C Selector de voltaje
D Conector de prueba de condiciones
ambientales
Ver la sección 20.0 Meteorología y la sección 8.0 Pantalla de utilidades de
retardo
E 8 Bandas de salida
Las salidas del FDS388 están balanceadas electrónicamente y son
completamente flotantes. El uso de transformadores es una opción adicional
también disponible.
Pin 1 Malla/Tierra
Pin 2 Positivo (+)
Pin 3 Negativo (-)
F 2 Canales de entrada
Las entradas del FDS388 están balanceadas electrónicamente. El uso de
transformadores es una opción adicional también disponible.
Pin 1 Circuito abierto
Pin 2 Positivo (+)
Pin 3 Negativo (-)
G Conmutador +10dB (+10dB Switch)
Cuando conectamos este conmutador añadimos 10dB de ganancia a la señal
de entrada. Un LED en el panel frontal indica cuándo está activo.
H Interruptor de alimentación
J Conectores de interface MIDI
K Panel opcional (Control Interface Port)
Para futuras interfaces opcionales.
2.7 Panel posterior
