1009727-A 9.
21
21
A
B
13
13
43
2
2

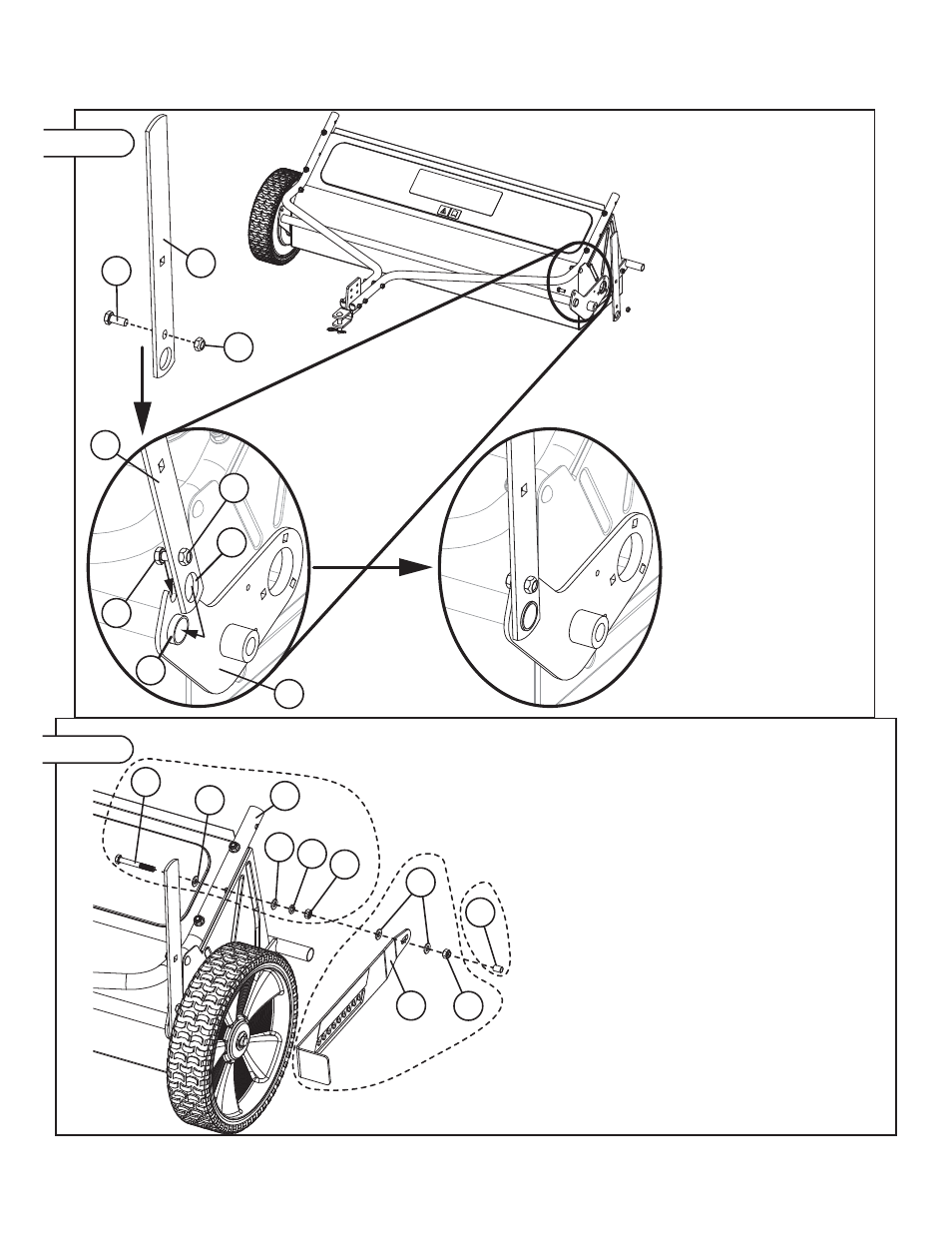

ENSAMBLAJE
================================================================================================
Sujete la Palanca de ajuste de
altura (2) al platillo lateral del
Pivote inferior (43) con el Perno
(13) y la Tuerca de seguridad (21)
del Panel 04.
Ajuste los accesorios con fi rmeza.
Nota: el orifi cio grande (A) en la
parte inferior de la Palanca de
ajuste de altura (2) debe encajar
sobre el Caño (B) que se extiende
y pasa el Pivote inferior (43) del
platillo lateral.
Nota: el ensamblaje de la rueda no se
muestra para mayor claridad. Figura 04
16
18
19
4
19
27
7
25 1
19
Figura 05
Utilice los accesorios que se encuentran en el Panel 05.
Primero, pase el Perno (27) a través de la Barra de
remolque izquierda (4) tal como se muestra y ajústelo
con fi rmeza:
• Perno (27)
• 2 arandelas (19)
• Arandela de seguridad (18)
• Tuerca (16)
Segundo, asegure la Brazo de bloqueo (1) al perno tal
como se muestra.
• 2 arandelas (19)
• Brazo de bloqueo (1)
• Tuerca de seguridad de nylon (1)
Nota: no ajuste de más la Tuerca de seguridad de nylon
(25). El Brazo de bloqueo (1) debe poder moverse
libremente luego del ensamble.
• Por último, móntelo sobre el extremo del
Perno (27):
• Tapa de perno vinílica (7)
Primero
Primero
Segundo
Segundo
Por
último
Por
último
