ENSAMBLAJE
================================================================================================
68
3
4 32
14
25
68
4 32
14
25
3
7”
8”
9”
10”
11”
12”
13”
14”
Con las medidas redondeadas de la
sección anterior, determine los orifi cios
de montaje para el Ensamblaje de la
horquilla (68) correctos a partir de los
diagramas a la izquierda.
Tenga en cuenta que las alturas del
platillo de enganche de entre 7” y 10”
tienen la Horquilla en la parte inferior
del soporte y las alturas del platillo de
enganche de entre 11” y 14” la tienen
en la parte superior del soporte.

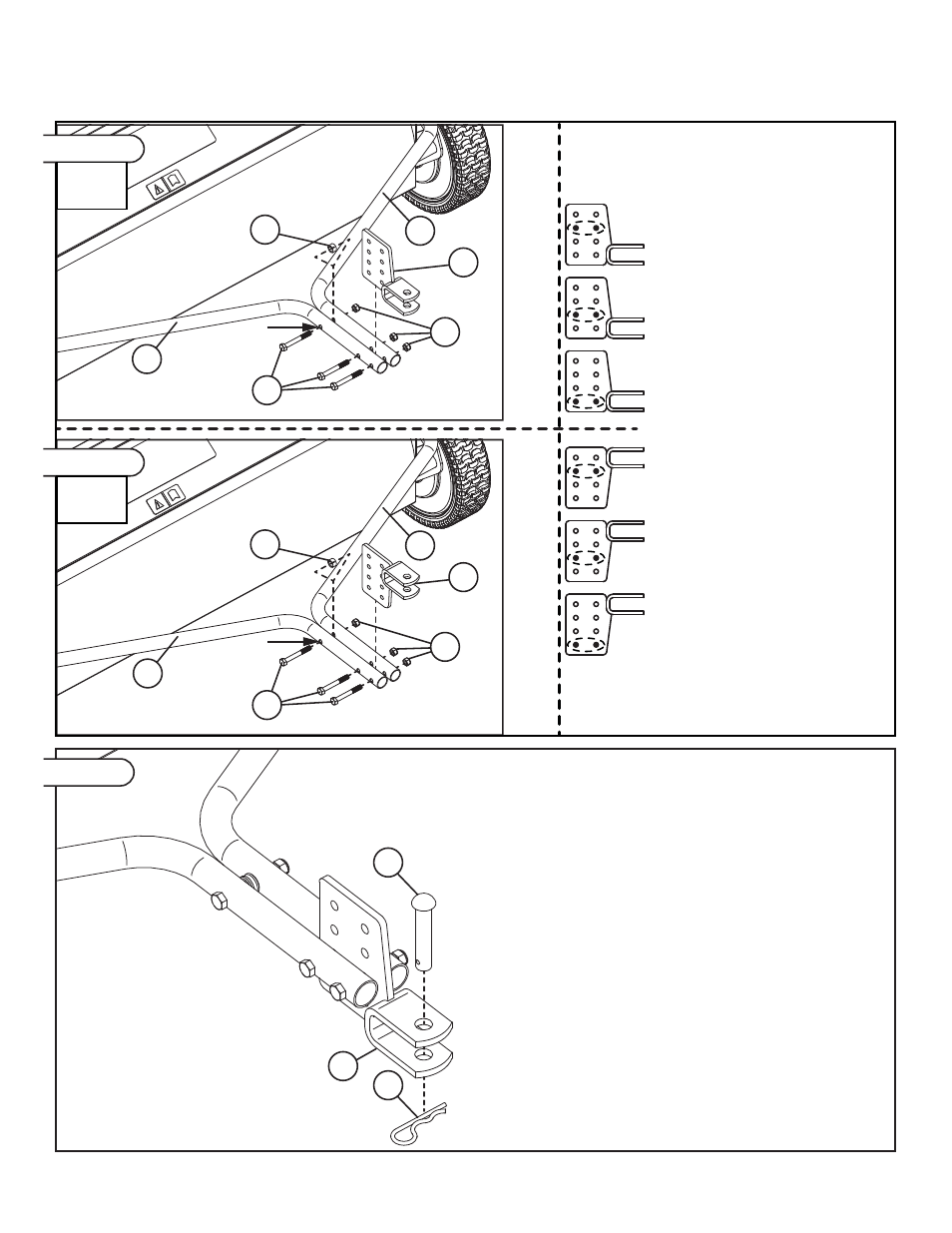

Una vez que haya determinado los
orifi cios de montaje para el Ensamblaje
de la horquilla (68), sujete el
Ensamblaje de la horquilla (68) entre los
Caños de remolque derecho e izquierdo
(3 & 4) con los accesorios del Panel 02
tal como se muestra en la Figura 02.
No ajuste todavía.
Utilice los accesorios restantes del
Panel 02 y sujete los Caños de
remolque derecho e izquierdo (3 & 4) en
el tercer orifi cio tal como se muestra en
la Figura 02.
Nota: Horquilla de enganche
en la parte inferior.
Tercer
Orifi cio
Tercer
Orifi cio
Nota: Horquilla de enganche
en la parte superior.
23
30
68
Figura 02
Figura 02
Figura 03
Ajuste todo los accesorios de la Figura 01 (6 pernos de
cabeza redonda y tuercas) y de la Figura 02 (3 pernos
hexagonales y tuercas).
Con los accesorios del Panel 03, sujete el Perno
de horquilla (23) y el Pasador de chaveta (30) al
Ensamblaje de la horquilla.
Altura
7”-10”
Altura
10”-14”
Altura del
enganche
Orifi cios de
montaje de la
horquilla
