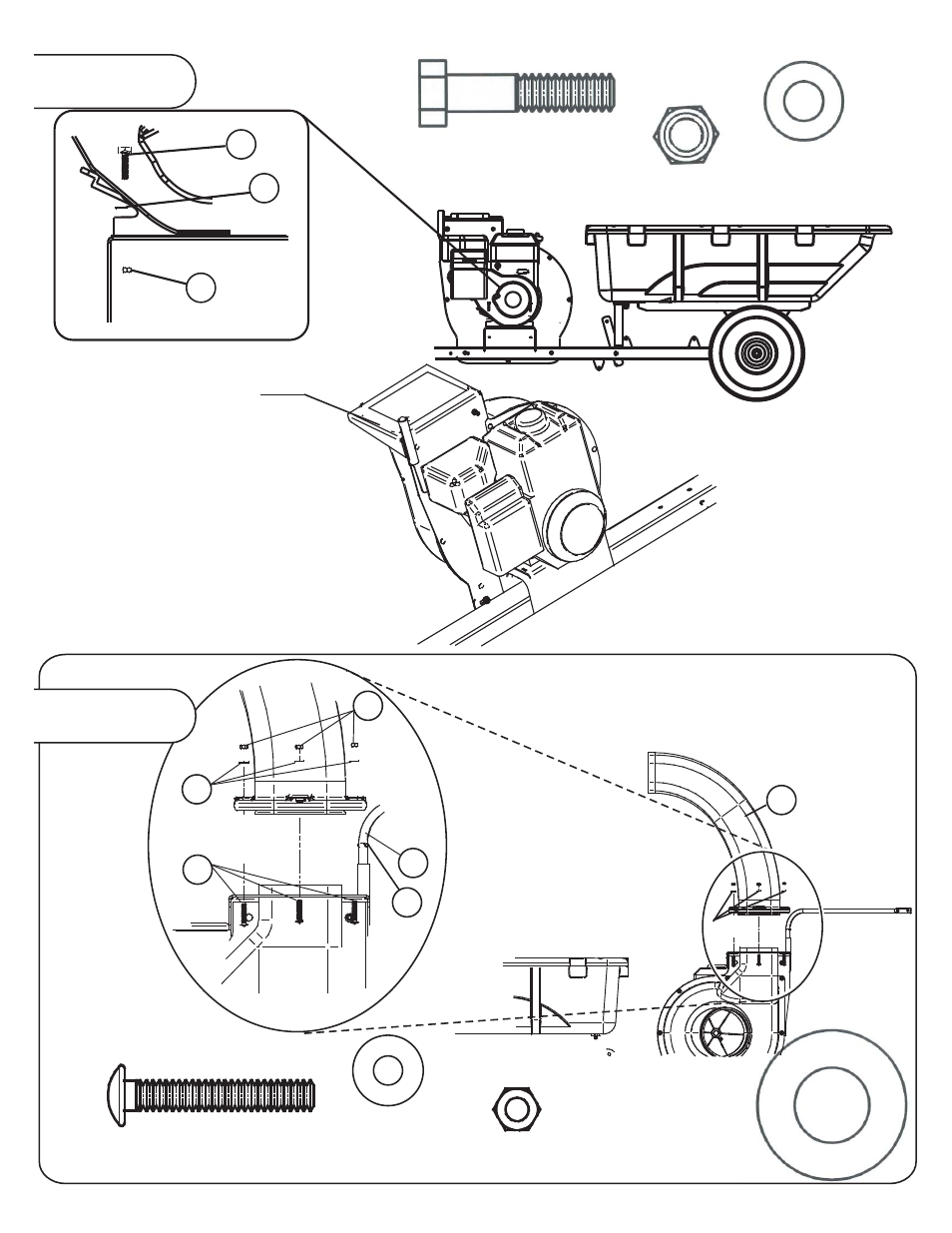

Paso 9.
Grupo de piezas
metálicas D
69
Perno hexagonal de 5/16" x 1-1/2"
Cant. 4
74
Tuerca de seguridad con
inserto de nailon de 5/16"
Cant. 4
72
Arandela plana de 5/16"
Cant. 4
69
72
74
ORIENTACIÓN DEL MOTOR
73
71
91
86
91
Perno de carruaje de 1/4" x 1-3/4"
Cant. 3
71
Arandela plana de 1/4"
Cant. 3
73
Tuerca de seguridad con
inserto de nailon de 1/4"
Cant. 3
88
Paso 10.
Grupo de piezas
metálicas E
111
111
Arandela plana de 5/8"
Cant. 1
Instalar el motor
Monte el tubo de descarga
