L-1771-SP-E 14.

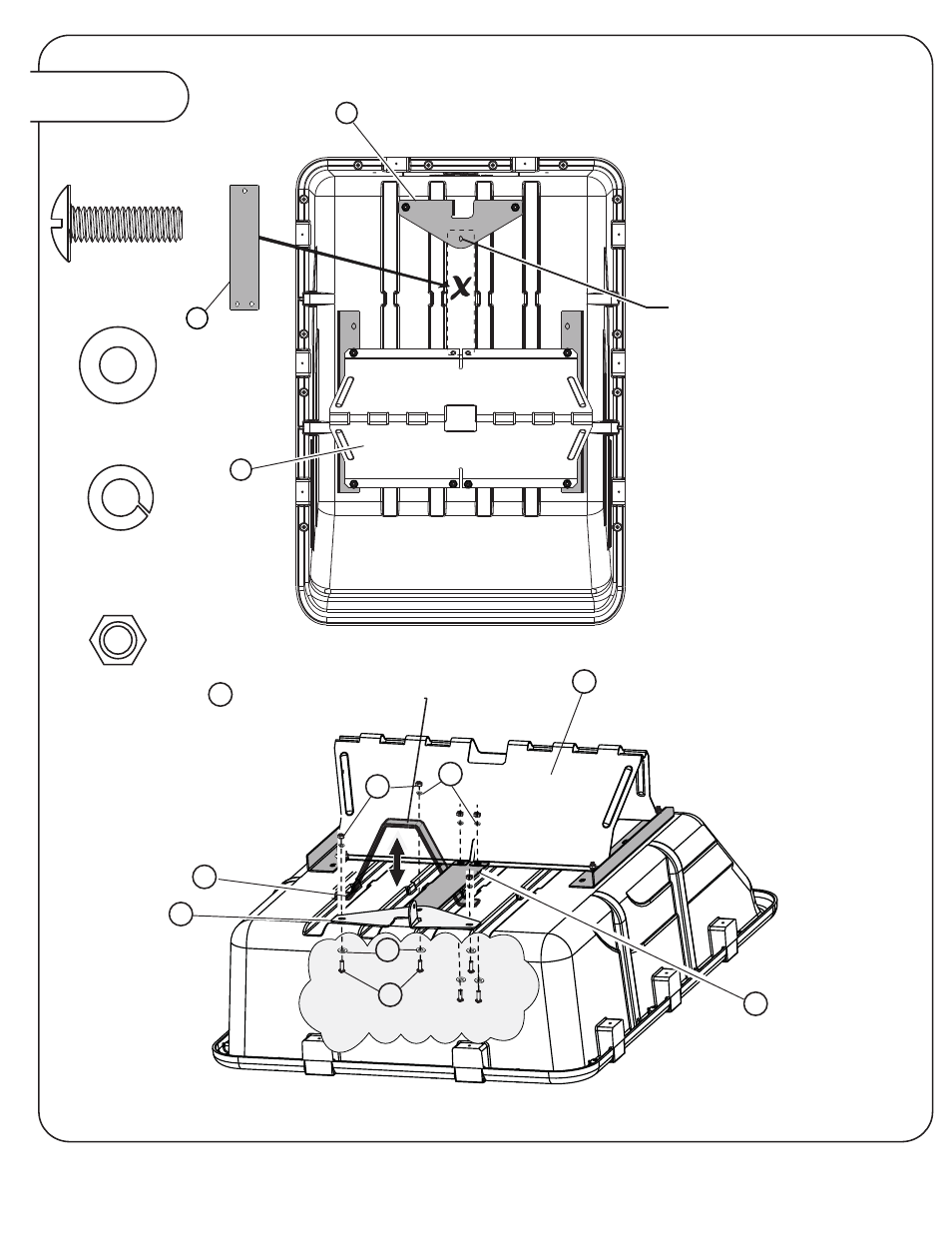

Monte el soporte de resorte de gas y soporte de
retención en la plataforma
20
Arandela plana de 5/16"
Cant. 3
13
Tornillo macho de 5/16" x 1"
Cant. 3
16
Tuerca hexagonal de 5/16"
Cant. 3
18
Arandela de retención
de 5/16"
Cant. 3
Soporte de retención (nuevo)
A) Monte el soporte de resorte
de gas y soporte de retención.
B) Usando el soporte de resorte
de gas como guía, perfore un
orificio de 11/32".
60
12
2
16
18
20
13
2
6
3
12
60
Paso 5.
Piezas metálicas B
