Brinly PA-40 BH Plug Aerator - Manual (Página 5)

L-1762SP-C
Figura 2.
Figura 1.
20
Perno de cabeza hexagonal
de 5/16 pulg. x 3/4 pulg.
Cant. 8
8
Perno de cabeza hexagonal
de 5/16 pulg. x 1 pulg.
Cant. 4
32
Tuerca de seguridad con
inserto de nailon de 5/16 pulg.
Cant. 8
32
Tuerca de seguridad con
inserto de nailon de 5/16 pulg.
Cant. 4
24
Arandela plana
de 5/16 pulg.
Cant. 8
24
Arandela plana
de 5/16 pulg.
Cant. 4
5
6
24
32
32
20

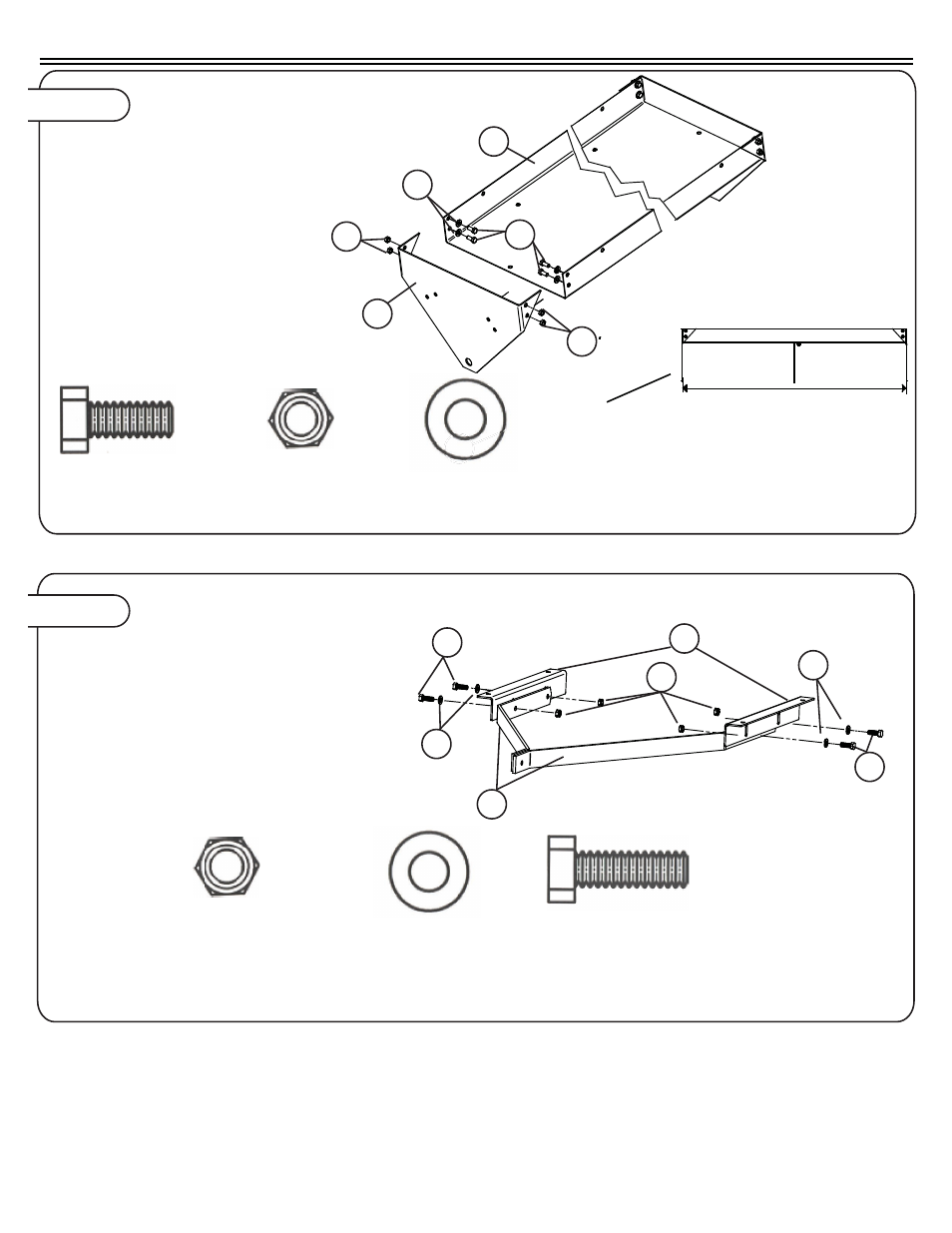

1a. Ensamble las placas laterales
(5) y la bandeja (6) como se
muestra. Preensamble las
arandelas planas (24) a los pernos
hexagonales (20). Inserte el
conjunto de perno y arandela desde
el interior de la bandeja. Sujételos
con tuercas de seguridad de nylon
(32).
NOTA: Al ajustar los pernos, para el PA-48BH,
mantenga una distancia de 48" a 48 1/8" de
interior a interior de las placas laterales (5), para
el PA-40BH, mantenga una distancia de 40" a 40
1/8" de interior a interior de las placas laterales
(5).
ENSAMBLE DE LA PLACA LATERAL
ENSAMBLE DEL SOPORTE
8
7
8
24
24
32
31
2a. Ensamble el soporte de montaje (31) al
exterior de la barras de remolque (7) como se
muestra. Preensamble las arandelas planas (24) a
los pernos hexagonales (8). Inserte el conjunto de
perno y arandela desde el exterior del soporte de
montaje. Ajuste holgadamente con tuercas de
seguridad de nylon.
5.
ARMADO
