Funcionamiento
26 KL1904
4.3 Diagnosis

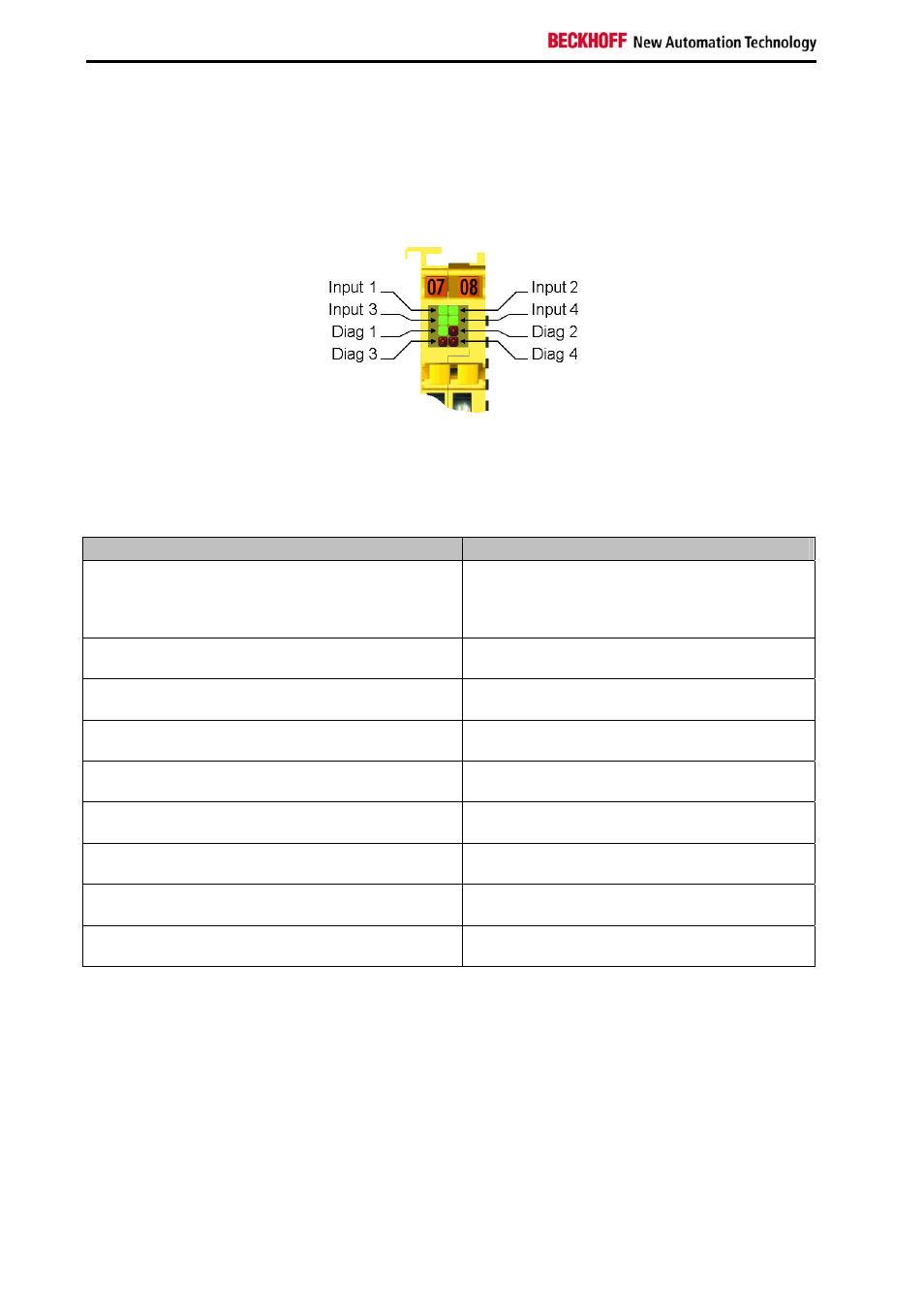

4.3.1 LEDs de diagnóstico
4.3.1.1 Diag 1 (verde)
El LED Diag 1 muestra el estado de la interfaz TwinSAFE.
Código de parpadeo Significado
LED continuamente encendido
(a partir de versión de firmware 17) o
parpadeo cíclico con 1 Hz
(hasta versión de firmware 16) Funcionamiento normal:
Comunicación TwinSAFE correcta
Parpadeo rápido conmutando con 1 impulso de
parpadeo Error en parámetro S (TwinSAFE-Parameter)
Parpadeo rápido conmutando con 2 impulsos de
parpadeo Error en el parámetro I (Individual Parameter)
Parpadeo rápido conmutando con 3 impulsos de
parpadeo Esperar parámetros S e I
Parpadeo rápido conmutando con 4 impulsos de
parpadeo Parámetros S e I correctos:
esperar el primer mensaje de host
Parpadeo rápido conmutando con 5 impulsos de
parpadeo Error de Watchdog
Parpadeo rápido conmutando con 6 impulsos de
parpadeo Error CRC
Parpadeo rápido conmutando con 7 impulsos de
parpadeo Error de número de secuencia
Parpadeo rápido conmutando con 8 impulsos de
parpadeo Estado intermedio en un sensor
4.3.1.2 Diag 2 (rojo)
El LED Diag 2 se enciende en rojo cuando el terminal detecta una alimentación externa o un
cortocircuito. Una vez solucionado el problema, el LED se apaga.
