Funcionamiento
KL1904 25
4.2.5.1 Configuración del KL 1904 para barreras fotoeléctricas, rejas fotoeléctricas, cortinas
fotoeléctricas, etc.
A partir de la versión de firmware 17 el KL1904 soporta también la conexión directa de instalaciones de
protección de efecto sin contacto con dos salidas de autocomprobación como barreras fotoeléctricas,
rejas fotoeléctricas, cortinas fotoeléctricas, escáneres láser, etc.
Sensores con salidas de autocomprobación

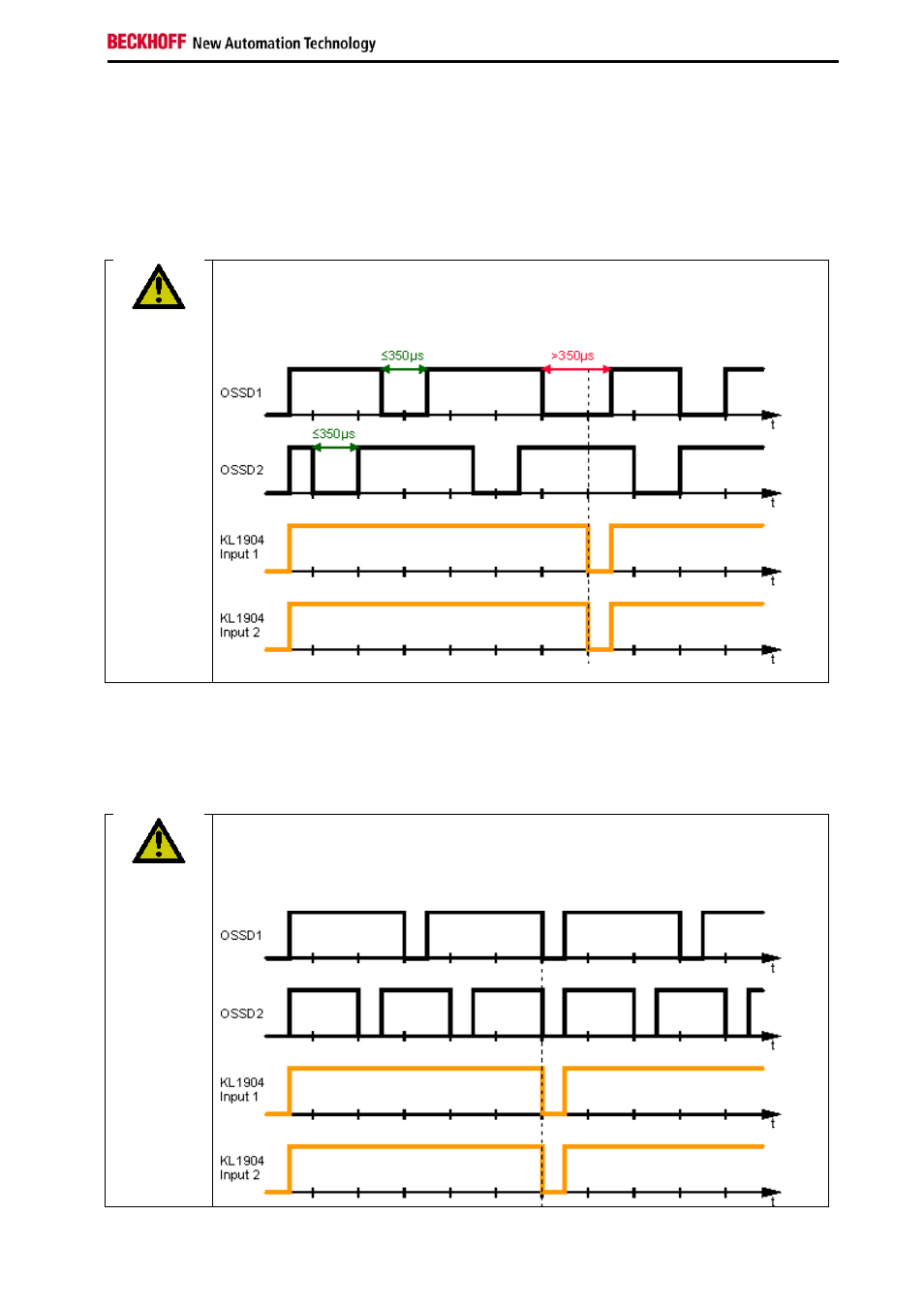

ATENCIÓN
¡Al KL1904 sólo se pueden conectar sensores con salidas de autocomprobación, cuya
autocomprobación de sensor no supere la duración de 350 µs!
Parámetro
Para la conexión de estos sensores configure el KL1904 en el TwinCAT System Manager, los siguientes
parámetros:
• Conecte ambas señales del sensor ya sea a los canales 1 y 2 o a los canales 3 y 4 y active para
ambas entradas empleadas la evaluación de dos canales.
• Conmuta para ambas entradas empleadas la prueba de sensor del KL1904 a no activa.
No se puede autocomprobar los sensores de forma simultánea en evaluación de
dos canales
ATENCIÓN
¡La autocomprobación de los sensores no puede ejecutarse de forma simultánea para los
dos canales, ya que los canales no pueden conmutarse a nivel bajo al mismo tiempo!
